I.C.T-6561
I.C.T
| Количество: | |
|---|---|
| Усъвършенстван автоматичен принтер за шаблони
Напълно автоматичният SMT Stencil Printer от I.C.T е топ избор за модерно сглобяване на печатни платки. Тази машина предлага висока прецизност и скорост, със 7-секунден цикъл на печат и точност от ±0,025 mm. Той автоматизира прилагането на спояваща паста, като намалява ръчните грешки и отпадъците, като същевременно подобрява качеството. Проектиран за индустрии като потребителска електроника, светодиоди и автомобилостроене, той разполага с автоматично калибриране на печатни платки, регулируемо налягане на чистачката и почистване на шаблони. I.C.T интегрира Industry 4.0 и MES системи за интелигентни фабрични решения. С лесна работа на Windows 10 и издръжливи материали от водещи марки, той гарантира дългосрочна надеждност. Този принтер помага на фабриките да увеличат производителността и да посрещнат различни нужди с ефективна и стабилна производителност.
| Функция
Този ситопринтер SMD осигурява точност на печат от ±0,03 mm, благодарение на своята усъвършенствана система за зрение с равномерен пръстен и коаксиални източници на светлина. Той точно идентифицира различни PCB маркировки, осигурявайки перфектно подравняване за калайдисване и FPC, което подобрява цялостното качество на продукцията.
Автоматичният шаблонен принтер включва усъвършенствана система за съвпадение нагоре и надолу, която се настройва към различни типове печатни платки. Тази функция гарантира прецизно поставяне на шаблона, намалявайки грешките и подобрявайки ефективността при високоскоростни производствени процеси на електроника.
Оборудван с уникална система за почистване със спрей, той предлага опции за сухо, мокро и ръчно почистване. Отделният CCD и почистващ дизайн, контролирани от софтуер, спестяват консумативи и поддържат чист шаблон, осигурявайки постоянно качество на печат във времето.
| Спецификация
| Модел | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер на рамката (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Размер на печатни платки (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортна посока | Ляво-дясно; Право-ляво; Лява ляв; Право-дясно | ||
| Система за поддръжка | Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок | ||
| Система за затягане | Странично затягане (вакуумна дюза, автоматизирано прибиращо се Z налягане е опция) | ||
| Принтерна глава | Две независими моторизирани печатащи глави | ||
| Тип чистачка | Неръждаема стомана (стандарт), пластмаса | ||
| Система за почистване | Сухо, мокро, вакуум | ||
| Проверка | 2D инспекция (стандартна) | ||
| Захранване | AC:220±10%,50/60HZ,3Kw | ||
| Метод на контрол | PC контрол | ||
| Размер (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модел | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер на рамката (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Размер на печатни платки (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Размер (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването на линията SMT
Нашата висококачествена производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /монтиране на етикети/мастиленоструен принтер |
| Казус от клиента
През 2025 г. инженери на I.C.T посетиха фабрика за домашно LED осветление, за да инсталират автоматична система за печат на шаблони. Клиентът изискваше компактна U-образна инсталация с размери 16m x 2,7m в пространство с размери 21m x 5m. След 2 дни инсталация и 6 дни обучение, проектът беше завършен успешно, отговаряйки на производствените нужди на клиента с експертна подкрепа.
| Поддръжка за обслужване и обучение

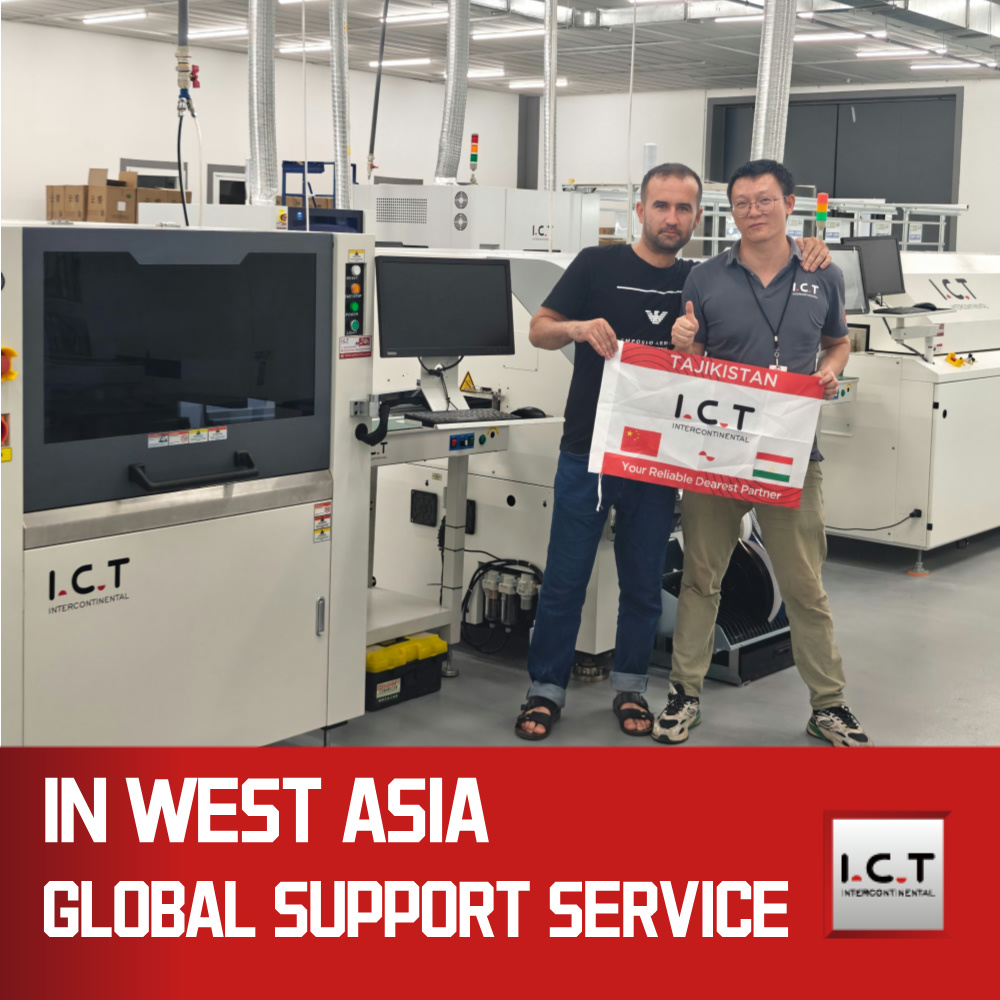

I.C.T предоставя професионални услуги за инсталиране, поддръжка и обучение. Нашият екип гарантира безпроблемна работа и предлага постоянна техническа помощ, за да помогне на клиентите да оптимизират използването на своя електронен екранен принтер.
| Отзиви на клиенти
Клиентите ценят експертния опит на нашите инженери по време на настройката и надеждната работа на екранния шаблонен принтер. Те също така хвалят сигурното опаковане и бързите отговори на технически запитвания, изграждайки трайно доверие в нашите решения.
| Сертификати и стандарти
I.C.T притежава CE, RoHS, ISO9001 и множество патенти, демонстрирайки нашия фокус върху безопасността и иновациите. Тези сертификати гарантират, че нашият електронен шаблонен принтер отговаря на световните стандарти за качество.
| За компанията I.C.T и нашата фабрика
Основана през 2012 г., I.C.T е доверен доставчик на решения за електроника с над 25 години опит. С 89 служители, 20 инженери и съоръжение от 12 000 m², ние извършваме вътрешна научноизследователска и развойна дейност и производство. Обслужвайки над 1600 клиенти в 72 държави, нашата фабрика поддържа строг контрол на качеството и стабилна система за управление, което води до бърз растеж в световен мащаб.
