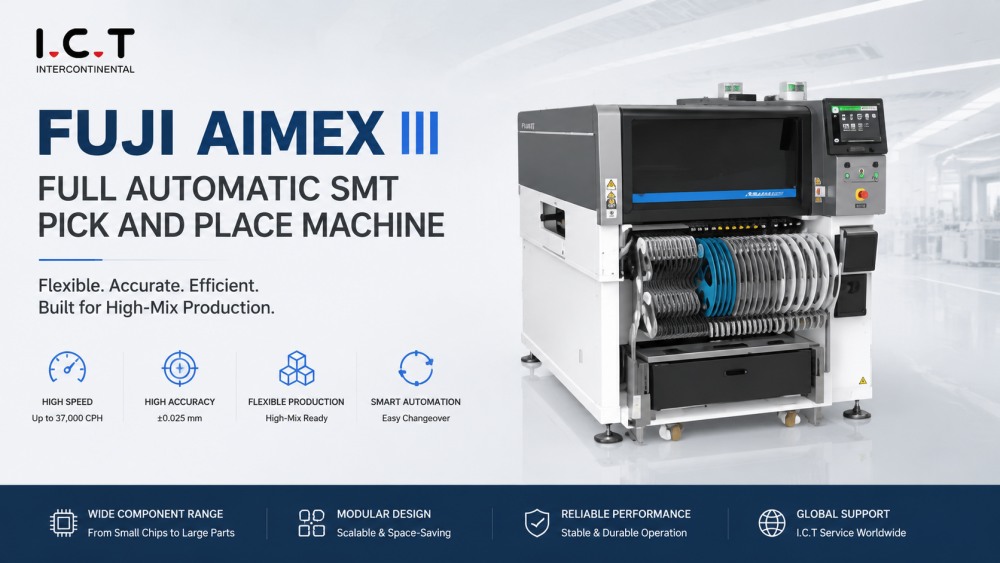

| FUJI AIMEX III Smart SMT платформа
Машината FUJI AIMEX III Smt Pick And Place е проектирана за SMT производствени среди с високо смесване и висока гъвкавост. Той се използва широко в индустрии, които изискват честа смяна на продукта и сложно сглобяване на печатни платки, като EMS, автомобилна електроника и индустриални системи за управление. Тази система осигурява стабилна производителност и интелигентен производствен контрол за модерни фабрики.
Като ключова FUJI Pick and Place машина, FUJI AIMEX III Smt Pick And Place Machine интегрира усъвършенствана модулна архитектура, позволяваща на производителите да конфигурират производствени линии въз основа на реални фабрични изисквания. Работи безпроблемно в рамките на пълна SMT производствена линия, включително принтер, SPI, пещ за преформатиране и AOI системи. I.C.T предоставя пълна поддръжка на SMT решение до ключ, включително инсталиране, обучение и следпродажбено обслужване.
| Характеристики на продукта
Машината FUJI AIMEX III Smt Pick And Place е създадена за високо смесени производствени среди, където моделите на продуктите се променят често. Поддържа бързо превключване между различни видове печатни платки и оформления на компоненти. Тази гъвкавост го прави идеален за EMS фабрики и персонализирано производство на електроника. Системата намалява времето за престой и подобрява отзивчивостта на производството, като помага на производителите да се адаптират бързо към изискванията на пазара, като същевременно поддържа стабилно качество на продукцията.
Машината FUJI AIMEX III Smt Pick And Place разполага с модулна структура, която позволява на фабриките лесно да регулират производствения капацитет. Могат да се конфигурират различни модули в зависимост от производствените изисквания, което го прави подходящ както за малки партиди, така и за широкомащабно производство. Този модулен дизайн подобрява скалируемостта и позволява бъдещи надстройки без подмяна на цялата система, намалявайки дългосрочните инвестиционни разходи за клиентите.
Машината FUJI AIMEX III Smt Pick And Place Machine осигурява стабилно и точно поставяне на компоненти дори при сложни дизайни на печатни платки. С усъвършенствано визуално разпознаване и интелигентни системи за управление, той намалява грешките при поставяне и подобрява степента на добив. Тази машина за избор и поставяне на FUJI е проектирана да поддържа висока прецизност по време на непрекъсната работа, което я прави подходяща за усъвършенствана електроника като автомобилни и комуникационни устройства.
Машината FUJI AIMEX III Smt Pick And Place се интегрира безпроблемно в цялостна SMT производствена линия. Работи със шаблонни принтери, SPI инспекционни системи, фурни за преформатиране и AOI машини, за да формира напълно автоматизирана производствена система. Тази интеграция подобрява ефективността на производството и намалява ръчната намеса. Системата осигурява плавен поток от данни и наблюдение в реално време за интелигентни фабрични приложения.
Машината FUJI AIMEX III Smt Pick And Place е проектирана за дългосрочна промишлена работа с висока надеждност. Поддържа стабилна производителност дори при непрекъснати производствени условия. Тази машина за избор и поставяне на FUJI SMT намалява изискванията за поддръжка и осигурява постоянно качество на продукцията. Това е надеждно решение за глобалните производители на електроника, които търсят стабилна SMT производствена способност.
| Спецификация
Основни спецификации | |
Размер на печатната платка (LXW) | 48 x 48 mm до 774 x 610 mm (двоен конвейер)* |
Капацитет на хранилката | До 130 (8 мм лента) |
Точност на поставяне | H24G: +/-0,025 mm (стандартен режим) / +/-0,038 mm (режим с приоритет на производителността, в процес на разработка) (3sigma) cpk≥1,00 |
Размери на машината | Д: 1280 мм, Ш: 2656 мм, В: 1556 мм |
Поставяне на глави | |||||
H24G | H08M | H02F | H01 | ОТ | |
Количество на дюзата | 24 | 8 | 2 | 1 | 1 |
Пропускателна способност (cph) | 37 000 cph (режим с приоритет на производителността, в процес на разработка) | 13000 | 7300 | 4200 | 3000 |
Размер на частта (mm) | 03015 mm до 5 x 5 | 0603 (0201') до 45 x 45 | 1608 (0603') до 74 x 74 (32 x 180) | 1608 (0603') до 74 x 74 (32 x 180) | |
Проверка за наличие на части | ○ | ○ (H08MQ) | ○ | x | |
Доставка на части Лента | ○ | ○ | ○ | ○ | |
Пръчка | x | ○ | ○ | ○ | |
поднос | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Количество на дюзата | 12 | 4 | 1 | |
Пропускателна способност (cph) | 27 000 | 12000 | 5800 | |
Размер на частта (mm) | 0402 (01005') до 12,5 mm диагонално и Y е 7,5 mm или по-малко | 1608 (0603') до 15 x 15 | 1608 (0603') до 74 x 74 (32 x 100) | |
Точност на поставяне | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Проверка за наличие на части | o | x | o | |
Доставка на части | Лента | o | o | o |
Пръчка | x | o | o | |
поднос | x | o | o | |
*Свържете се с I.C.T за конкретни условия на работа и подробни спецификации.
| Списък на оборудването на линията SMT
Нашата линия за монтаж на SMT разполага с модерно оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтино SMT сглобяване, отговаряйки на различни индустриални изисквания.
Машината FUJI AIMEX III Smt Pick And Place е основна част от цялостна SMT производствена система. Работи заедно със SMT зареждащо устройство, принтер за спояваща паста, система за инспекция SPI, пещ за преформатиране, система за инспекция AOI и оборудване за обработка на печатни платки. Тази комбинация гарантира напълно автоматизиран производствен поток от зареждането на печатни платки до крайната проверка. I.C.T предоставя пълни SMT решения за глобални клиенти, като помага за изграждането на ефективни и интелигентни фабрики.
| Видео за успеха на клиента
I.C.T успешно завърши инсталирането и обучението на пълна SMT производствена линия в Алжир за производство на мобилни телефони. Производствената линия включва SMT зареждащо устройство, I.C.T-4034 шаблонен принтер, I.C.T-S400 SPI, FUJI AIMEX III Smt Pick And Place машина, фурна Lyra 733 reflow, система AI-5146 AOI и оборудване за обработка на печатни платки.
По време на един месец поддръжка на място, нашите инженери осигуриха инсталация, отстраняване на грешки и обучение на оператори. Машината FUJI AIMEX III Smt Pick And Place изигра ключова роля за постигането на стабилна производствена производителност с високо ниво на смесване. Клиентът успешно започна масово производство и даде положителна обратна връзка за стабилността на оборудването и I.C.T техническа поддръжка.
| Поддръжка за обслужване и обучение
I.C.T предоставя пълна глобална поддръжка за FUJI AIMEX III Smt Pick And Place Machine, включително инсталиране, програмиране, отстраняване на грешки и обучение на оператори. Нашите инженери поддържат клиенти на място и онлайн, за да осигурят бързо стартиране на производството. Обучението обхваща работата на машината, поддръжката и оптимизирането на SMT процесите. Това помага на клиентите бързо да овладеят FUJI AIMEX III Smt Pick And Place Machine и да постигнат стабилна производствена ефективност в реални фабрични среди.
| Похвала на клиента
Клиентите високо оценяват машината FUJI AIMEX III Smt Pick And Place за нейната гъвкавост и стабилна производителност. Много клиенти подчертават способността му да се справя с високо смесено производство с бърза ефективност на смяна. Те също така оценяват професионалното инсталиране и обучение, предоставено от инженерите на I.C.T. Безопасното опаковане, обслужването с бърза реакция и надеждната техническа поддръжка допълнително подобряват доверието на клиентите в решенията на FUJI SMT и I.C.T възможностите за глобално обслужване.
| Нашата сертификация
I.C.T оборудване, включително FUJI AIMEX III Smt Pick And Place Machine, отговаря на международни стандарти като CE, RoHS, ISO9001 и множество патентовани технологии. Всяка машина за избор и поставяне на FUJI се подлага на стриктни тестове преди изпращане, за да се гарантира стабилна работа. Тези сертификати гарантират безопасност, надеждност и дългосрочна промишлена употреба за глобални клиенти, произвеждащи електроника.
| Относно I.C.T и Factory
I.C.T е глобален доставчик на SMT решения с над 20 години опит в индустрията. Обслужили сме повече от 1700 клиенти в над 80 държави. Нашата компания интегрира научноизследователска и развойна дейност, производство и техническо обслужване, за да предостави цялостни решения за SMT производствени линии. Със силни инженерни възможности ние помагаме на клиентите да изградят интелигентни, гъвкави и ефективни SMT фабрики, използвайки оборудване като FUJI AIMEX III Smt Pick And Place Machine.
