SS-330
I.C.T
| Количество: | |
|---|---|

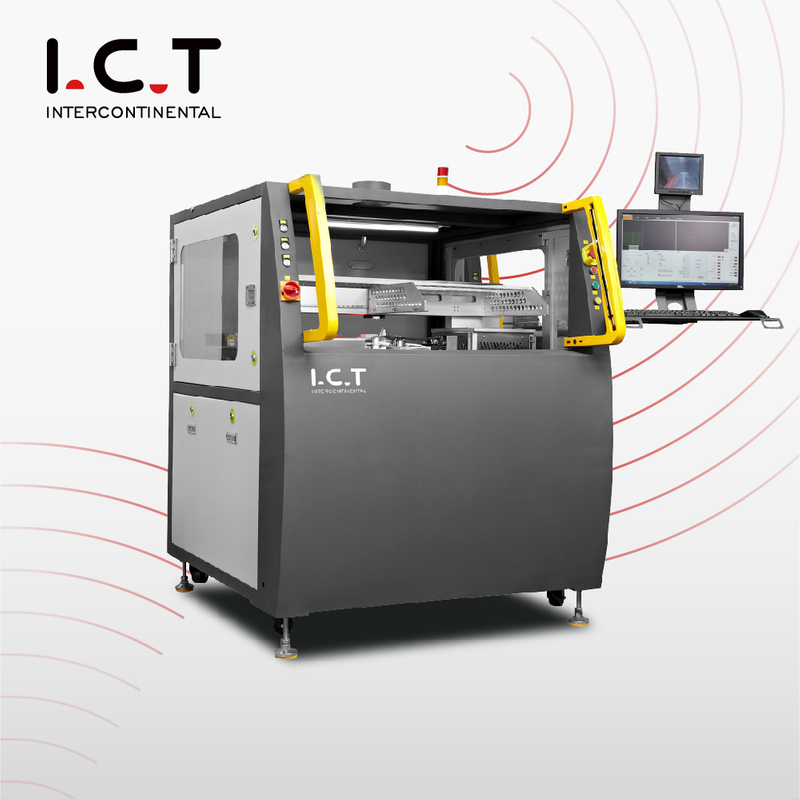

| Преглед на вълновата машина за селективно запояване
Напълно проектирана и изградена в нашата собствена фабрика в Дунгуан, I.C.T машината за селективно вълново запояване е най-добрият офлайн процес на селективно вълново запояване за фабрики със среден обем и висок микс, които изискват гъвкавост без жертване на качеството. Печатната платка остава съвършено неподвижна, докато лек като перо портал от лят алуминий — работещ върху сервосистеми Panasonic и прецизни релси — доставя флюс и спойка точно там, където е необходимо, само за 1,5 секунди на точка. Вграденото азотно отопление създава огледално ярки фуги без почти никакви отпадъци. Операторите задават всеки параметър – пътеки, температури, обем на пръскане, височина на вълната – на голям сензорен екран на Windows и съхраняват безкрайни програми за незабавна смяна. Автоматично калибриране на вълната, CCD на живо, немски реактивен клапан и титаниево гърне правят тази машина за запояване със селективна вълна истински 24/7 работен кон.
| Списък на оборудването на DIP линията
Немски високочестотен импулсен вентил изстрелва микро-точки от поток с ниско съдържание на твърди частици (<10%), повтарящи се до 0,02 mm. Резервоар под налягане плюс дигитален разходомер поддържат налягането стабилно дори когато резервоарът е почти празен. Остатъците се плъзгат в издърпваща се тава за почистване за две секунди. Японската SMC пневматика и предните габарити правят ежедневните проверки безпроблемни. Автоматичната помпа за извличане гарантира постоянно захранване. Тази система за прецизен флюс активира идеално всяка подложка на машината за запояване със селективна вълна.
Напълно регулируем долен IR е стандартен; горна конвекция с горещ въздух или допълнителен IR по избор. Разположението с отворена решетка плюс дебела високотемпературна изолация разпространява топлината равномерно по цялата дъска. Премиум нагревателите и щепселните мотори работят безшумно и без инструменти в продължение на години. Плоскостите излизат идеално активирани и без деформации, готови за безупречни фуги при цикли от 1,5 секунди.
Немската електромагнитна помпа и титаниево гърне създават стабилна като скала мини вълна, която никога не се носи или изтича. Контролирайте N2 потока, температурата на спойка, височината на вълната и автоматичното калибриране направо от сензорния екран. Вграденият азот осигурява огледално ярки филета и почти нулева шлака. Лазерът следи височината, дюзите се самопочистват и 900 часа видео се съхраняват за проследяване. Това е нечупливото сърце на всяка машина за запояване със селективна вълна.
Трисекционен ролков конвейер плюс пневматични странични/горни скоби държат дъски до 20 kg неподвижни. Тежкотоварни релси и високопрецизни сервопридвижвания преместват платките плавно от станция до станция. Дебели или двустранни комплекти се почистват с лекота. Създаден за непрекъсната работа във всеки офлайн процес на запояване със селективна вълна.
CE-сертифициран PLC, окабеляване Cat-6 и пълна MES свързаност осигуряват светкавична реакция и бронирана надеждност. Насочвани съветници, базирани на картина редакции, автоматично откриване на дюзи и многоезични менюта намаляват времето за обучение. Дистанционната диагностика поддържа машината за запояване със селективна вълна да работи денонощно.
Големият цветен сензорен екран, ръководствата стъпка по стъпка, CCD преглед на живо с едно докосване и гласови сигнали правят работата изключително проста. Превключвайте незабавно между английски, китайски, японски или руски. Персонализираните светлини на кулата и подобренията на Wi-Fi държат всички информирани, без да напускат етажа.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Сдвоете вашата машина за запояване със селективна вълна с напълно автоматичната DIP линия на I.C.T—перфектният преден край за производство на THT с висока смес. Пакетът „до ключ“ включва високоскоростен DIP инсерт за изключително точно поставяне на компоненти, SMEMA-съвместим вълнов зареждащ механизъм, който подава плавно платките в офлайн процеса на селективно вълново запояване, мек вълнов разтоварващ механизъм, който улавя завършени печатни платки без напрежение, и буферирана монтажна лента за финална проверка и корекция. Всички модули са CE-сертифицирани, изградени са вътрешно и са проектирани за светкавично бързо превключване при цикли от 1,5 секунди. С глобални центрове за резервни части и поддръжка на място в 72 държави, I.C.T поддържа целия ви поток през отвора – от поставянето до селективното запояване – да работи с максимална ефективност и минимални разходи
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
| Вграден AOI след вълна | Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. |
| Видео за успеха на клиента
В началото на 2025 г. основен виетнамски доставчик на марка фотоапарати долетя за окончателно приемане на тяхната нова машина за запояване със селективна вълна. Нашите инженери заредиха своите реални производствени платки, изпълниха пълни цикли от 1,5 секунди, докато клиентът наблюдаваше формирането на перфектни THT съединения на живо на CCD, след което обучиха екипа си в продължение на два пълни дни за програмиране, ежедневна грижа и отстраняване на проблеми. Те напуснаха 100% готовност за достигане на обем в деня, в който кутията пристигна – още един пример за истинското глобално партньорство на I.C.T.
| Професионално обслужване и обучение
От фабрично приемане и поставяне в каси до инсталиране, стартиране и поддръжка през целия живот, ние ви покриваме по целия свят. Двадесет старши инженери плюс местни екипи в 72 държави предоставят обучение на място или дистанционно, когато имате нужда. Складове за резервни части на три континента и реални 24/7 горещи линии поддържат вашия офлайн процес на селективно вълново запояване в пиков период на работа в продължение на десетилетия.
| Похвала на клиента
Клиентите продължават да ни казват, че нашите инженери са търпеливи, смели и наистина ги е грижа за техния успех. Те обичат прецизната точност на потока, стабилната вълна и колко бързо се изплаща машината за запояване със селективна вълна с по-високи добиви и нулева преработка при цикли от 1,5 секунди. Експортните каси пристигат безупречно, а дистанционните корекции в същия ден превърнаха купувачите за първи път в партньори за цял живот по целия свят.
| Индустриални сертификати
Всяка машина за селективно вълново запояване притежава CE сертификат за безопасност, съответствие с RoHS, система за качество ISO9001 и множество патенти за струйни клапани, помпи и лазерно калибриране. Тези световно доверени марки доказват, че получавате безопасна, екологична, изпитана в битки технология, на която можете да разчитате навсякъде.
| Относно компанията и фабриката I.C.T
От 2012 г. ние се превърнахме в 12 000 m² най-съвременен кампус с 89 членове на екипа, 20 отдадени инженери и 8 глобални клона. Всичко - научноизследователска и развойна дейност, производство, сглобяване и тестване за изгаряне - се случва вътрешно. Ние обслужваме над 1600 фабрики в 72 държави с цялостни готови SMT и THT решения и всяка машина за селективно вълново запояване си тръгва подкрепена от стриктна проверка и доказани системи за качество.
