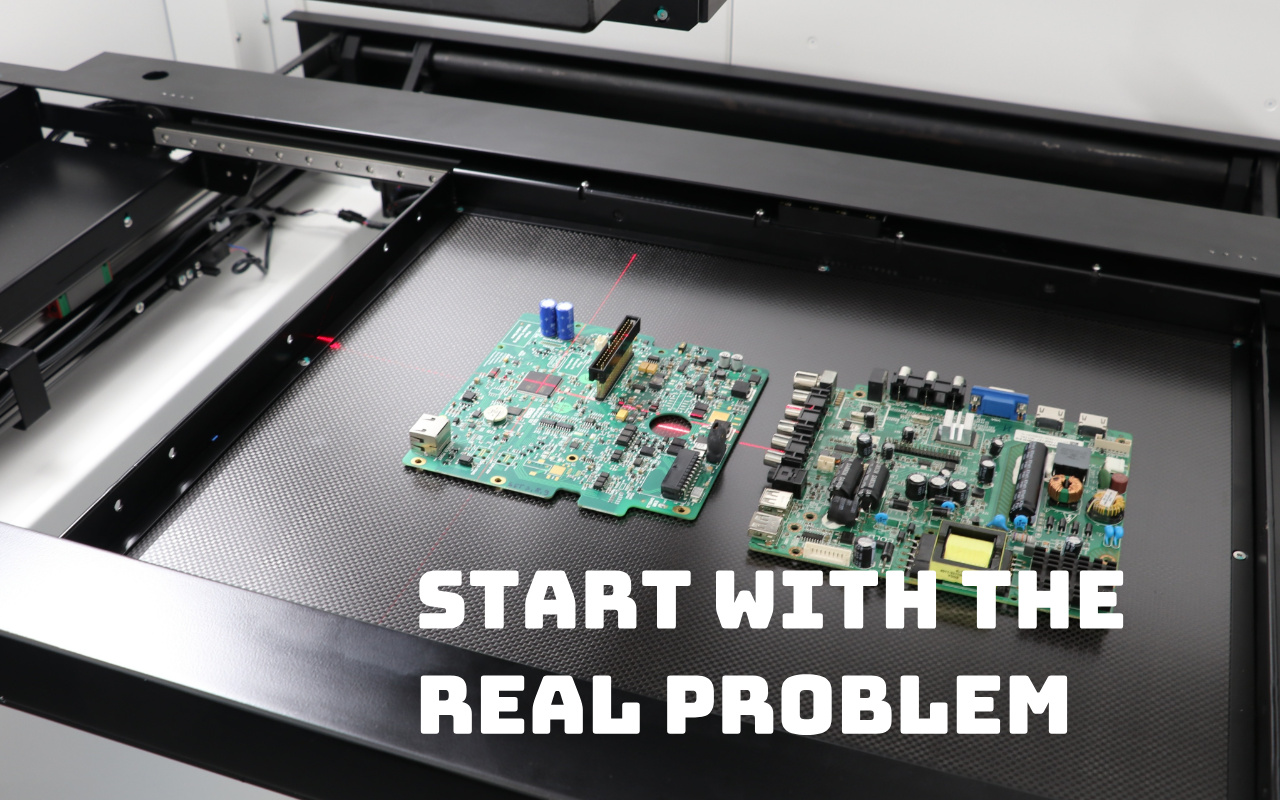

Повечето фабрики за PCBA не избират грешната рентгенова машина — те избират правилната машина за грешния проблем.
Няма единична 'най-добра' рентгенова система за проверка на PCBA, само тази, която наистина отговаря на дефектите, които трябва да разкриете, производствения обем, който изпълнявате, и надеждността, която вашите продукти трябва да постигнат.
Разбирането как работи рентгеновата инспекция в електрониката е разликата между инвестирането в мощен инструмент за инспекция и плащането за възможности, които никога няма да използвате.
Много купувачи подхождат към избора на рентгенова снимка чрез сравняване на спецификациите – по-висока резолюция, по-голямо увеличение, по-разширени режими. В действителност тук започват скъпите грешки.
Рентгеновата машина не трябва да се избира заради това, което може да направи на теория, а заради специфичните проблеми при проверката, с които се сблъсква вашата PCBA линия при ежедневното производство. Когато инструментът не отговаря на проблема, резултатът е или преразход на неизползван капацитет, или пропускане на дефектите, които действително имат значение.

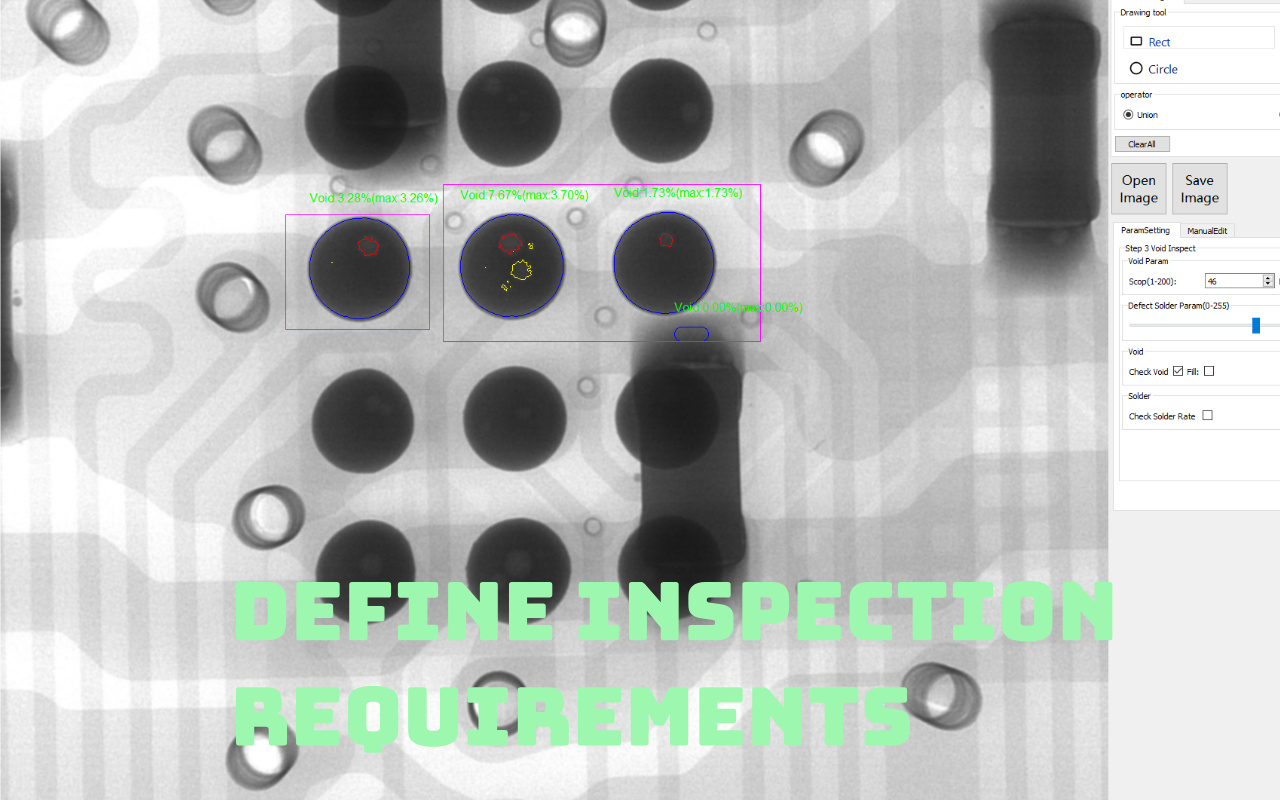

Преди да разгледате модели или спецификации, първо трябва да определите защо е необходима рентгенова проверка във вашия процес.
Ако целта ви е да определите количествено празнините на BGA в производството и да осигурите съответствие с критериите за приемане на IPC, повторяемостта и последователността на измерванията са критични. Системата трябва да предоставя стабилни, сравними резултати при смени, оператори и продуктови партиди.
Анализът на отказите е съвсем различна задача. Когато проучвате върнати дъски или редки дефекти, като челна част или микропукнатини, гъвкавостта и голямото увеличение стават по-важни от скоростта. В този случай способността да се изследват неочаквани проблемни области е по-важна от автоматизираната производителност.
Вградената рентгенова инспекция се фокусира върху контрола на качеството в реално време . Всяка платка се проверява, дефектите се откриват незабавно и проблемите с процеса могат да бъдат коригирани, преди да ескалират – подход, подходящ за производство в голям обем.
Офлайн рентгеновите системи служат за различна цел. Те са идеални за инспекция на проби, валидиране на NPI и подробно отстраняване на неизправности, когато дълбочината на инспекция и контролът на оператора надвишават времето на цикъла. За много фабрики офлайн инспекцията осигурява най-добрия баланс между разходи и прозрения.
Масовото производство поставя строги изисквания към времето на цикъла, автоматизацията и последователността. Всяка стъпка на проверка, която забавя линията, бързо се превръща в тясно място.
Вместо това NPI и производствените среди с малък обем ценят адаптивността. Способността да се справят с чести промени в дизайна, разнообразни размери на платките и различни типове компоненти - без постоянно препрограмиране - често е по-важна от необработената скорост.
Пропускането на тази стъпка е най-бързият начин да надплатите за възможности, които рядко ще използвате. Преди да сравнявате спецификации или системни конфигурации, имате нужда от ясна представа за това как изглеждат вашите платки и къде съществуват вашите реални рискове. Ефективният рентгенов избор винаги започва с картографиране на сложността на продукта към изискванията за проверка.
Различните пакети с компоненти въвеждат много различни предизвикателства при проверката. Устройства с долен край като BGA, CSP и LGA изискват ясна визуализация на топките за спояване и надеждно измерване на празнините. Пакетите QFN с големи термични подложки изискват точно изчисляване на процента празнини в широки зони на запояване, а не просто откриване на присъствие. Интегралните схеми с фина стъпка и спойките с проходни отвори, от друга страна, разчитат повече на способността за проникване и контраста на изображението, за да разкрият недостатъчна спойка, мостове или непълно запълване на цевта.
Тъй като всеки тип компонент натоварва инспекционната система по различен начин, комбинацията от пакети на вашите платки директно определя колко разделителна способност, възможност за накланяне и CT реконструкция всъщност ви трябва.
Не всички откриваеми дефекти носят еднакъв риск. За повечето производители на PCBA дефектите, които наистина влияят на надеждността в дългосрочен план, включват прекомерно или неравномерно образуване на празноти в BGA спойките, отваряне на главата във възглавницата, което води до периодични повреди, скрито свързване или недостатъчно спояване под компоненти с долна част и неадекватно запълване на цевта през отвора.
Индустриалните стандарти като IPC-7095 позволяват определен процент празноти в зависимост от класа на приложение, което означава, че инспекцията трябва да бъде достатъчно точна, за да измери – не само да открие – празнотата. В същото време много от тези дефекти не изискват автоматично пълна 3D CT проверка. В много случаи добре подбраните ъглови изгледи и последователните методи на измерване са достатъчни, за да се направят надеждни преценки без разходите и времето за цикъл на пълна томография.
Избраната от вас технология за инспекция ще определи по-голямата част от вашето дългосрочно удовлетворение от системата, както и значителна част от общите й разходи. Ключът не е в избора на най-модерната налична технология, а в съпоставяне на нивото на проверка с дефектите, които действително трябва да контролирате.

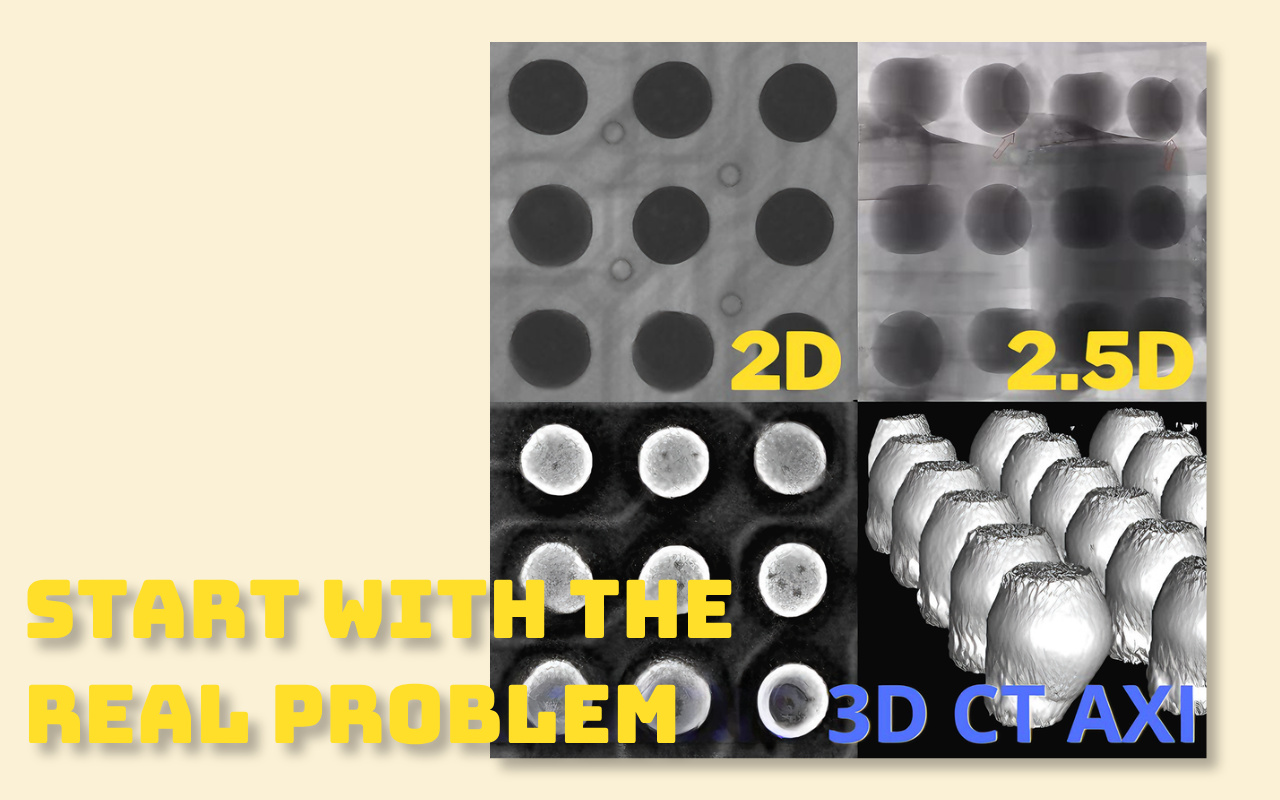

2D рентгеновата инспекция се представя добре за основно откриване на кухини, оценка на еднослойни спойки и анализ на неизправности, където бързите резултати са по-важни от информацията за дълбочината. Обикновено се използва в производство с малък до среден обем, чувствителни към разходите среди или инженерни лаборатории, където гъвкавостта и скоростта надвишават нуждата от пълна обемна реконструкция. Предимствата му са бърза скорост на проверка, лесна работа и най-ниски входни разходи.
2.5D рентгенови лъчи добавят поглед към дълбочината чрез накланяне на детектора или пробата за създаване на коси изгледи. Това прави възможно локализирането на кухини, идентифициране на скрити разделяния на ставите и по-добра оценка на дефекти, свързани с Z-ос, без времето на пълното CT сканиране. За много SMT линии, особено тези, които работят с двустранни платки или са изправени пред случайни рискове от главата във възглавницата, 2.5D инспекцията осигурява най-добрия баланс между дълбочина на инспекция, производителност и цена.
Пълната 3D компютърна томография е най-подходяща, когато точността на проверката не може да бъде нарушена. Приложенията в автомобилната, медицинската или космическата електроника често изискват прецизно количествено определяне на кухините в сложни структури на спойка и пълна реконструкция слой по слой за валидиране на процеса. Докато 3D CT осигурява несравнима яснота и надеждност на измерването, той идва с по-висока цена на системата и по-бавни времена за сканиране, което го прави най-подходящ за високонадеждно производство или усъвършенствано разработване на процеси, отколкото за рутинна проверка на всяка платка.
Спецификационните листове често подчертават екстремни числа, но реалната рентгенова ефективност зависи от това колко добре са балансирани ключовите параметри. Фокусирането върху една спецификация на заглавието обикновено води до по-високи разходи без измерима полза от проверката. Разбирането как си взаимодействат тези параметри е от решаващо значение за избора на система, която работи надеждно в ежедневното производство на PCBA.
За повечето задачи за BGA инспекция вече е достатъчна разделителна способност в диапазона от 3–5 μm, особено за стъпки от 0,4 mm и повече. На това ниво проблемите с изпразването, колапса и повечето аномалии на спойката са ясно видими и измерими.
Субмикронната разделителна способност става полезна само при проверка на изключително фини структури или извършване на усъвършенстван анализ на повреда. При рутинна инспекция на PCBA, той често въвежда компромиси, които надвишават предимствата му. По-високата разделителна способност обикновено намалява зрителното поле, увеличава времето за сканиране и значително повишава цената на системата, без да осигурява пропорционални печалби в способността за откриване на дефекти.
Геометричното увеличение подобрява видимостта на детайлите, но винаги е за сметка на зрителното поле. С увеличаването на увеличението видимата зона за проверка се свива, което означава, че са необходими повече изображения, за да се покрие една и съща дъска.
За големи или сложни печатни платки прекомерното увеличение може драстично да увеличи времето за проверка и да намали производителността. Практическата цел не е да се увеличи максимално увеличението, а да се избере ниво, което ясно разрешава целевите дефекти, като същевременно позволява ефективно покритие на цялата област на проверка.
Мощността на тръбата определя колко добре рентгеновите лъчи проникват в материалите, но по-голямата мощност не означава автоматично по-добри изображения. По-високите нива на kV са полезни за дебели, многослойни платки, конструкции с високо съдържание на мед или компоненти с екраниране и радиатори.
За повечето PCBA приложения диапазонът на мощност на тръбата от 90–130 kV осигурява ефективен баланс между проникване и контраст на изображението. Превишаването на този диапазон често намалява контраста в тънки споени съединения, което прави кухините и фините дефекти по-трудни за разграничаване, а не по-лесни. В много случаи прекомерната мощност на тръбата влошава качеството на проверката, вместо да го подобрява.
Поставянето на рентгенова система в производствения поток има пряко въздействие върху производителността, стратегията за проверка и възвръщаемостта на инвестицията. Докато вграденият рентгенов апарат често се разглежда като крайната цел, той не е автоматично правилният избор за всяка фабрика.
Офлайн рентгеновите системи предлагат най-високо ниво на гъвкавост. Те могат да се справят с широк диапазон от размери на дъски, типове продукти и задачи за проверка, без да нарушават баланса на линиите. С по-ниска предварителна инвестиция, по-прости изисквания за поддръжка и по-лесен достъп на оператора, офлайн системите са много подходящи за проверка на проби, валидиране на NPI и подробно отстраняване на неизправности.
За много фабрики, особено тези, които работят със смесени продукти или умерени обеми, офлайн рентгеновите лъчи осигуряват всички необходими възможности за проверка, без да въвеждат нови тесни места или ограничения на оформлението.
Вградената рентгенова инспекция става ценна, когато производственият обем е висок и постоянен, обикновено над 10 000 платки на месец, и когато е необходима незабавна обратна връзка за предотвратяване на разпространението на дефекти. В тези случаи автоматизираната проверка на всяка платка може значително да намали преработката надолу по веригата и да подобри стабилността на процеса.
Въпреки това, вградените системи водят до по-високи разходи, по-големи изисквания за подово пространство и строги ограничения на времето за цикъл. За производство със среден или малък обем тези фактори често надвишават ползите, което прави вградената рентгенова снимка по-скоро свръхинвестиция, отколкото увеличение на производителността.

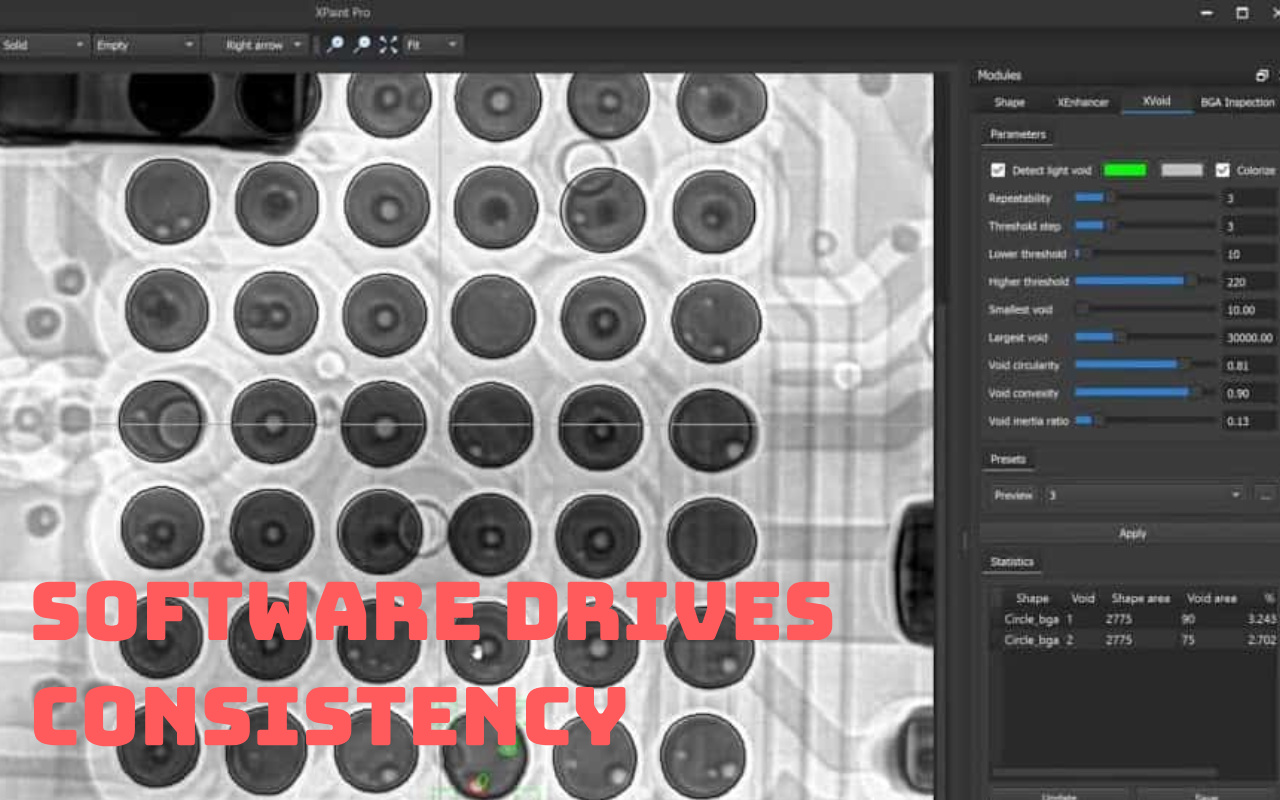

Дори най-добрата оптика и рентгенови тръби осигуряват ограничена стойност без интелигентен софтуер зад тях. При ежедневната инспекция на PCBA софтуерът определя колко последователно се идентифицират дефектите, доколко резултатите зависят от опита на оператора и колко полезни данни от инспекцията стават отвъд еднократно преминаване или преценка.
Ръчната оценка на кухините въвежда субективизъм и непоследователност, особено при различните оператори и смени. Съвременният рентгенов софтуер използва алгоритми за автоматично изчисляване на процента на празнотата според критериите за приемане на IPC, като дава повтарящи се и сравними резултати.
Това ниво на последователност е от съществено значение за контрола на процеса. Когато празните данни са надеждни и обективни, инженерите могат да проследяват тенденциите, да свързват дефектите с параметрите за печат или преформатиране и да правят информирани корекции, вместо да разчитат само на визуална преценка.
Вградените библиотеки с дефекти и анализът на изображения с помощта на AI значително намаляват кривата на обучение за операторите. Вместо да интерпретира необработени изображения от нулата, системата подчертава подозрителни зони и класифицира типове често срещани дефекти, като празнини, мостове или отвори.
Това не само ускорява решенията за проверка, но също така намалява зависимостта от високо опитен персонал. Във фабрики с ротационни смени или ограничен брой специалисти по инспекция, стабилният софтуер директно подобрява последователността и производителността на инспекцията.
Данните от рентгеновата инспекция стават много по-ценни, когато не са изолирани. Безпроблемното експортиране на SPC данни, изображения и статистика за дефекти позволява дългосрочен анализ на добива и проследимост.
Когато се интегрира с MES или фабрични системи за данни, рентгеновата инспекция поддържа инициативите на Индустрия 4.0, като свързва тенденциите за дефекти с конкретни продукти, процеси и времеви прозорци. Това превръща рентгеновите лъчи от самостоятелен инструмент за инспекция в основен елемент на оптимизацията на процеса.
Покупната цена на рентгенов апарат е само началната точка. През целия живот на системата оперативните разходи, поддръжката и непреките разходи често са равни или надвишават първоначалната инвестиция. Разбирането на общата цена на притежание е от решаващо значение за вземането на устойчиво решение.
По-ниските първоначални разходи не винаги означават по-ниски общи разходи. Системите със запечатани тръби обикновено изискват минимална поддръжка и без подмяна на нажежаема жичка, което прави оперативните разходи предвидими. Те обаче често ограничават постижимата резолюция и гъвкавост.
Системите с отворена тръба предлагат по-висока производителност и по-фина разделителна способност, но изискват периодична смяна на нишката и по-активна поддръжка. Тези текущи разходи трябва да се вземат предвид заедно с ползите от ефективността, а не да се оценяват изолирано.
Запечатаните рентгенови тръби обикновено осигуряват живот в диапазона от 8 000 до 15 000 работни часа с минимална поддръжка. Отворените тръби може да изискват планирани сервизни интервенции, което въвежда съображения за престой и планиране на поддръжката.
В допълнение към поддръжката на хардуера, времето за обучение на оператори и инженери също допринася за общите разходи за собственост. Системите с интуитивен софтуер и стабилни работни процеси намаляват разходите за обучение и съкращават времето, необходимо за постигане на надеждни резултати от проверката.
Възвръщаемостта на инвестицията варира значително според приложението. При контрола на качеството на големи обеми възвръщаемостта на инвестициите се определя основно от намалена преработка, по-ниски проценти на скрап и по-бързо откриване на отклонение на процеса. В NPI и средите за анализ на неизправности, стойността идва от по-бързото идентифициране на първопричината, по-кратките цикли на отстраняване на грешки и по-малко връщания на полето.
И в двата случая най-успешните инвестиции са тези, при които възможностите на системата са в съответствие с действителните нужди от инспекция, а не с теоретичната максимална производителност.
Повечето грешки при закупуване не са причинени от липса на бюджет, а от погрешна преценка какво всъщност изисква задачата за проверка. Следните капани се появяват многократно във фабрики за PCBA от всякакъв размер.
Една често срещана грешка е прекаленото инвестиране в пълна 3D CT способност, когато 2.5D инспекцията вече осигурява достатъчна видимост. Това често води до значително по-високи разходи, по-бавна скорост на проверка и недостатъчно използвани функции, които добавят малка стойност в ежедневното производство.
Друга често срещана грешка е фокусирането почти изключително върху числата на разделителната способност, като същевременно се игнорират зрителното поле, използваемостта на софтуера и работния процес на проверка. Изключително високата разделителна способност може да изглежда впечатляващо на лист с данни, но често намалява зоната на покритие и увеличава времето за проверка, без да подобрява реалното откриване на дефекти.
Софтуерът също е широко подценяван. Системи със сложни интерфейси или ограничена автоматизация забавят приемането, увеличават зависимостта от оператора и намаляват последователността на инспекцията - независимо от качеството на хардуера.
И накрая, много купувачи пренебрегват практически фактори като подово пространство, поток на обработка на платките и изисквания за екраниране от радиация. Тези проблеми често се появяват едва след инсталирането, когато промените в оформлението и прекъсването на работния процес станат скъпи и трудни за коригиране.

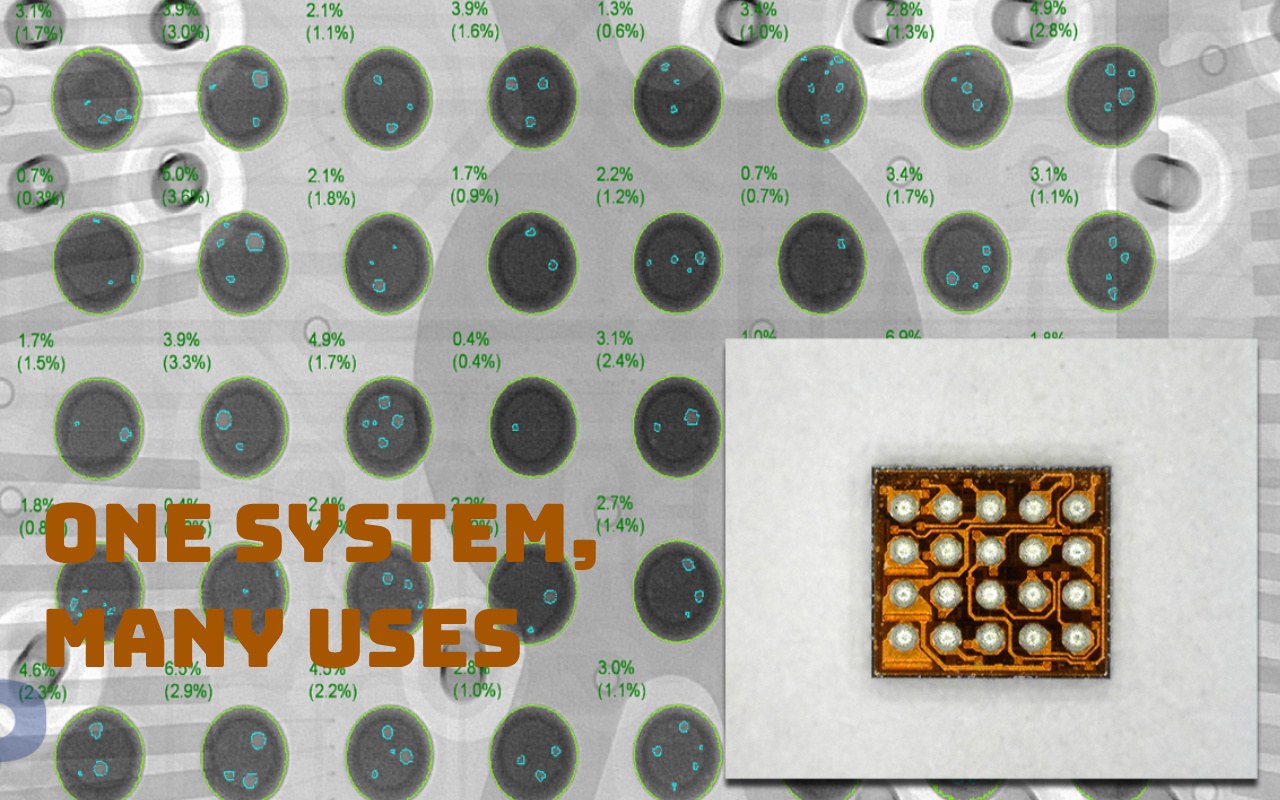

За да илюстрирате как изискванията за инспекция се превръщат в избор на система, помислете как една универсална офлайн рентгенова платформа може да поддържа множество сценарии от реалния свят без свръхконфигуриране.
При средносерийно производство на потребителска електроника основното изискване често е основното изискване за основна BGA проверка. В този случай 2D или 2.5D система, оборудвана с автоматично измерване на кухините, осигурява бързи, повтарящи се резултати, без да забавя производството или да увеличава разходите за проверка.
За NPI и валидирането на процеси в автомобилната електроника приоритетите на инспекцията се изместват. Същата система, използваща наклонени изгледи и гъвкава навигация, може да разкрие рискове от главата във възглавницата на ранен етап и разделяне на спойка, без да се изисква пълно CT сканиране. Това позволява на инженерите бързо да идентифицират слабостите на процеса, като същевременно поддържат времето за проверка под контрол.
Конфигурационните решения играят основна роля в балансирането на разходите и възможностите. За повечето SMT приложения затворена тръбна система, работеща около 90 kV с размер на петното близо 5 μm, осигурява достатъчно проникване и яснота на изображението за надеждна проверка.
Когато се комбинират с програмиране в стил CNC и интуитивна навигация, системи като I.C.T-7900 позволяват ефективно вземане на проби от различни платки и продукти. Този подход поддържа както рутинни проверки на качеството, така и по-задълбочен инженерен анализ, без сложността и разходите на прекалено специфични платформи за проверка.
Безопасността и съответствието не са незадължителни подробности – те пряко засягат защитата на оператора, регулаторното одобрение и дали системата може да работи непрекъснато без прекъсване. Пренебрегването на тези фактори често води до неочаквани прекъсвания или скъпи преоборудвания след инсталиране.
Модерните рентгенови системи в стил кабинет са проектирани с цялостно екраниране и защита от блокиране. При нормална работа изтичането на радиация обикновено е далеч под границите на FDA и OSHA, често под 0,5 mR/hr, измерено на разстояние 5 cm от корпуса.
Ефективната радиационна безопасност следва принципа ALARA: минимизиране на експозицията чрез подходящ контрол на времето, разстоянието и екранирането. Когато тези принципи са вградени в дизайна на системата и ежедневните работни процедури, рентгеновата инспекция остава безопасна за операторите и в съответствие с регулаторните стандарти.
Дългосрочната надеждност зависи от проактивното планиране на поддръжката. Годишното калибриране, рутинните проверки на системата и периодичната проверка на производителността на тръбата помагат за поддържане на стабилно качество на изображението и точност на проверката.
Системите със запечатани тръби обикновено предлагат предвидим живот и минимални изисквания за поддръжка, което намалява непланирания престой. За да осигурят постоянна работа, много фабрики също включват споразумения за обслужване и резервно планиране като част от стратегията си за собственост, вместо да третират поддръжката като последваща мисъл.
Преди да се ангажирате с рентгенова система, прегледайте следния контролен списък, за да потвърдите съответствието между нуждите от инспекция и възможностите на системата.
Започнете, като определите кои платки и видове компоненти ще бъдат проверявани най-често. Определете специфичните дефекти, които трябва да бъдат открити, като празнини, главичка във възглавницата, мостове или недостатъчна спойка. Изяснете необходимата дневна или почасова производителност, за да избегнете създаването на ново производствено затруднение.
Решете дали вграденото или офлайн разположението отговаря най-добре на вашия производствен поток. Оценете кои софтуерни функции са от съществено значение, включително автоматично изчисляване на кухини, инструменти за анализ на изображения и MES или SPC интеграция. И накрая, потвърдете, че системата отговаря на всички местни изисквания за радиационна безопасност и съответствие, за да избегнете забавяне на инсталирането или оперативни ограничения.
Успешният рентгенов избор започва с ясно дефиниране на рисковете от дефекти и производствения обем, преди да изберете технология за проверка. Правилният баланс между 2D, 2.5D и 3D CT зависи от нуждите на приложението, а не от максималните спецификации.
Балансираният системен дизайн и силните софтуерни възможности постоянно осигуряват повече стойност от екстремната резолюция сама по себе си. За много фабрики офлайн рентгеновата инспекция осигурява най-практичната комбинация от гъвкавост, производителност и цена, докато вградените системи са оправдани само в среди с истински голям обем.
Преди всичко общата цена на притежание трябва да ръководи решението. Избягвайте прекалено специфицираните функции, които добавят разходи, без да решават реални проблеми, и изберете рентгенова система, която осигурява надеждни резултати от проверката икономично и последователно през целия си експлоатационен живот.
Не, за най-основната проверка на празнотата на BGA и мониторинг на процеса, 2D или 2.5D системите са достатъчни и струват много по-малко. 3D CT става от съществено значение само когато имате нужда от прецизно местоположение на кухините по Z-ос (напр. интерфейс срещу център), разделяне на слоеве върху двустранни платки или съответствие със строги автомобилни/медицински стандарти, изискващи обемно количествено определяне. Започнете с фона: Празнини се образуват от уловен газов поток по време на претопяване; IPC-7095 позволява до 25-30% общо изпразване в топките в зависимост от класа на продукта.
Една добра 2.5D система с изгледи на наклон разкрива надеждно размера на празнината, позицията и рисковете от главата във възглавницата. Пример: Фабриките за потребителска електроника рутинно използват 2.5D офлайн системи за 100% вземане на проби с отличен контрол на добива, спестявайки 40-60% в сравнение с CT.
ROI зависи от избегнатите разходи за отстраняване на дефекти. Стъпките включват: Оценка на текущия процент на преработване/проблем на полето от скрити дефекти (напр. 2-5% за проблеми с BGA). Изчислете средната цена на неуспешна дъска (преработете $50-200, полево връщане $500+). Умножете по годишен обем, за да получите потенциални спестявания. Система за изваждане TCO (закупуване + 3-5 години поддръжка/обучение). Разделете спестяванията на TCO за периода на изплащане. Линиите с голям обем (>50 000 платки/година) често получават <12-месечно изплащане от намалена преработка.
Малките обеми/NPI печелят стойност чрез по-бързо отстраняване на грешки и по-малко оплаквания от клиенти. Реален пример: Фабрика със среден обем намали преработката на BGA с 80% след добавяне на офлайн рентгенова снимка, като плати за машината за 18 месеца само чрез спестяване на труд.
Модерните системи със запечатани тръби се нуждаят от минимална поддръжка: годишно калибриране/сертифициране за съответствие с точността и безопасността, периодично почистване на детектора и софтуерни актуализации. Моделите с отворена тръба изискват смяна на спиралата на всеки 1-2 години. Бюджет за договори за превантивни услуги (5-10% от покупната цена годишно).
Ежедневно: просто загряване и проверки на стабилността. Изследвания за радиационна безопасност всяка година. Времето на работа обикновено надхвърля 98% при правилна грижа. В сравнение с AOI, поддръжката на рентгенови лъчи струва по-малко, тъй като движещата се оптика не се замърсява.
Рядко за обеми под 20-30k дъски/месец. Inline добавя сложност, пространство и разходи, като същевременно рискува тесни места в линията, ако времето на цикъла надвишава takt. Повечето фабрики със среден обем използват офлайн системи за вземане на проби от 5-20% плюс AOI/SPI след преформатиране, постигайки еквивалентно качество при по-ниски инвестиции. Inline се изплаща само когато проверката на 100% скрита връзка е задължителна (напр. в космическото пространство) или разходите за преработка са изключително високи.
Пример: Много автомобилни доставчици управляват среден обем успешно с офлайн 2.5D рентгенови лъчи, разположени близо до линията за бърза обратна връзка.
Критично важно - често повече от необработени хардуерни спецификации. Добрият софтуер осигурява автоматично измерване на кухините (повтарящо се за IPC), библиотеки за класификация на дефекти (намалява зависимостта от уменията на оператора) и MES/SPC експорт за тенденции. Лошият софтуер води до бавен ръчен анализ и непоследователни резултати. Съвременните системи използват преценка, подпомагана от AI, намалявайки времето за преглед с 50-70%. Когато оценявате машини, тествайте използваемостта на софтуера с действителните си платки - това е разликата между инструмент, който стои неизползван, и такъв, който стимулира ежедневното подобряване на добива.
