RX-6B |JUKI Smt Автоматична SMD Pcb машина за избор и поставяне

Споделяне на:

RX-6B |JUKI Smt Автоматична SMD Pcb машина за избор и поставяне

JUKI RX-6B Високоскоростен компактен модулен монтаж RX-6B
Вече надеждната технология на Juki еволюира до съвсем ново ниво!Компактният RX-6B предлага висока производителност, гъвкавост и качество - в компактен размер.

Модел:
RX-6B
Марка:
JUKI

Наличност:

Количество:



Запитване Добавяне в кошницата

JUKI RX-6B Smt автоматична Smd машина за избор и поставяне на печатни платки

Въведение

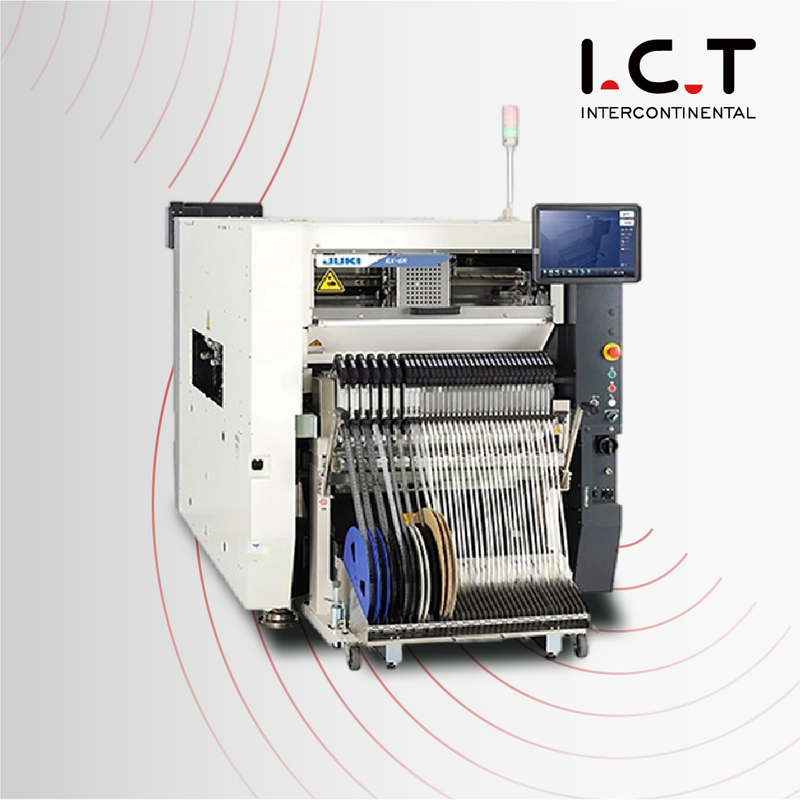

Модулен монтаж на чипове JUKI RX-6R

RX-6B JUKI Pick & Place

Високоскоростен компактен модулен монтаж

Вече надеждната технология на Juki еволюира до съвсем ново ниво!Компактният RX-6B предлага висока производителност, гъвкавост и качество - в компактен размер.

Компактен отпечатък: ширината е само 1,25 m

1. Новият дизайн на главата води до увеличена скорост на поставяне от предишния модел.

2. Сменяемите глави ви позволяват да конфигурирате производствена линия, която е най-подходяща за настоящите изисквания.

Особеност

Машина за избор и поставяне на JUKI

Това е приложимо за двулентово производство.*6
Компактен отпечатък: ширината е само 1,25 m
Оборудван със стандартна функция за проверка на Placement Monitor.*1
Сменяемата глава ви позволява да конфигурирате производствена линия, която е най-подходяща за текущите ремонти.*6
Високоскоростно поставяне на компоненти с помощта на високоскоростно непрекъснато визуално разпознаване.*3
Широка гама от компоненти и платки: високи компоненти, големи компоненти и големи дъски.
Чисто нов Matrix Tray Sever TR8S подобрява възможностите и производителността на компонентите.

Машина за поставяне JUKI SMT RX-6R
Скорост на поставяне	Чип: 52 000CPH2 IC: 14 000CPH3
Размер на компонента	0402mm(01005 инча) ~ 50mm×50mm4 0402mm(01005 инча) ~ 100mm×100mm / 50×180mm5
Размер на дъската	Конвейер с една лента: 50×50 ~ 610×590 / 905×590 (2 пъти затягане) Конвейер с две ленти*6: 50×50 ~ 360×250 / 360×450 (режим на спецификация на конвейера с една лента)
Главно устройство	6×6 дюза глава 6×3 дюза глава *6

*1 Предлага се само RX-6B 6 глава с дюзи *2 Когато използвате RX-6R *3 Опция *4 Когато използвате RX-6R/RX-6B 6×6 глава с дюзи *5 Когато използвате RX-6B 6×3 глава с дюзи *6 Предлага се само RX-6B

Спецификация

Високоскоростен компактен модулен монтаж RX-6R
Размер на дъската	Еднолентов конвейер		50 × 50 ~ 610 × 590 / 905 × 590 мм (2 пъти затягане)
	Двулентов конвейер		–
Височина на компонента			6 / 12 / 20 мм
Размер на компонента	Лазерно разпознаване		0402 ~ 50 мм × 50 мм
	Разпознаване на зрението*2	Стандартна камера	3 мм × 3 мм ~ 33,5 мм × 33,5 мм
		Камера с висока резолюция	1005 ~ 24 мм × 24 мм
Скорост на поставяне	Чип	Оптимално*3	52 000 CPH
		IPC9850	29 000 CPH
	IC*4		14 000 CPH
Точност на поставяне	Лазерно разпознаване		±0,04 mm (Cpk≧1)*5
	Разпознаване на зрението*2		±0,04 мм
Количество за зареждане на компоненти			Макс.160 в случай на 8 мм лента (на електрическо захранващо устройство с двойна лента)

Високоскоростен компактен модулен монтаж RX-6B (глава с дюзи 6×6)
Размер на дъската	Еднолентов конвейер		50×50 ~ 610×590 / 905×590 мм (2 пъти затягане)
	Двулентов конвейер		50×50 ~ 360×250mm*1
Височина на компонента			6 / 12 / 20 / 25 / 33 мм
Размер на компонента	Размер на компонента		0402 ~ 33,5 мм × 33,5 мм
	Разпознаване на зрението*2	Стандартна камера	3mm×3mm ~ 100mm×100mm / 50×180mm
		Камера с висока резолюция	1005 ~ 48mm×48mm / 24mm×72mm
Скорост на поставяне	Чип	Вариант*3	34 000 CPH
		IPC9850	23 000CPH
	IC*4		11 000 CPH
Точност на поставяне	Лазерно разпознаване		±0,04 mm (Cpk≧1)
	Разпознаване на зрението*2		±0,03 мм
Количество за зареждане на разположение			Макс.160 в случай на 8 мм лента (на електрическо устройство за подаване на двойна лента)

*1 Режим на спецификация на еднолентов конвейер макс. 360×450 mm *2 Опция *3 При използване на спецификация на единичен конвейер *4 Скоростта на поставяне на IC компонентите е приблизителна стойност при поставяне на 36 части QFP компонент (размер 10 mm квадрат или по-малък) върху PWB с размер M като цяло, бране от предната и задната страна с всички дюзи едновременно.*5 При условие JUKI

ЧЗВ:

Q: Какво представлява машината за вземане и поставяне в SMT?

Машината за вземане и поставяне, в контекста на технологията за повърхностен монтаж (SMT), е критичен инструмент, използван за точно вземане на електронни компоненти и поставянето им върху печатни платки (PCB).Тези машини използват роботизирани ръце и системи за зрение, за да осигурят прецизно и високоскоростно поставяне на компоненти по време на производството на електроника.

Q: Какво прави SMT машината?

SMT (технология за повърхностен монтаж) машина е предназначена за сглобяване на електронни вериги.Той поставя устройства за повърхностен монтаж (SMD), като резистори, кондензатори и интегрални схеми, върху печатни платки.SMT машините осигуряват ефективно и прецизно поставяне на компоненти върху повърхности на печатни платки.

Q: Какво е името на машината за вземане и поставяне?

Машините за вземане и поставяне обикновено се наричат 'системи за вземане и поставяне' или 'машини за вземане и поставяне' в SMT индустрията.Те са основен компонент на процеса на сглобяване на SMT, като осигуряват точно и автоматизирано поставяне на компоненти.
