I.C.T-SS540
I.C.T
| Количество: | |
|---|---|

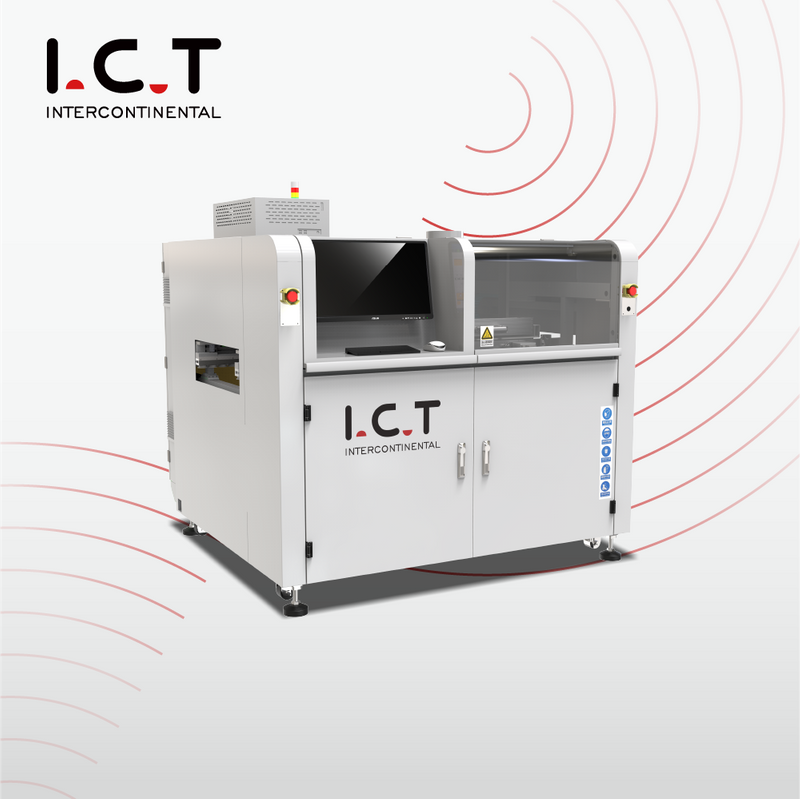

| Pcba автоматична машина за запояване със селективна вълна SS550
Автоматичната машина за запояване със селективна вълна Pcba SS550, създадена от I.C.T в Китай, променя играта за автоматизирано запояване на печатни платки. Перфектен за производство на голям обем, той поддържа печатните платки стабилни, докато платформата за пръскане и спойка се движи, осигурявайки точност за сложни платки.
Пълният компютърен контрол ви позволява да запазвате пътеки, температури и подробности за потока, предлагайки последователни резултати всеки път. Неговият модулен дизайн пасва на всяка настройка, с автоматично калибриране на вълната и CCD подравняване, подобряващо качеството. Като бърза машина за запояване със селективна вълна, тя намалява времето за настройка и повишава ефективността. Подкрепен от 26-годишния опит на I.C.T, той обслужва над 1600 клиенти в 72 държави с надеждна глобална поддръжка.
| Списък на оборудването на DIP линията
Автоматичната машина за запояване със селективна вълна Pcba разполага с интелигентна система за поток за перфектно покритие. Немски високочестотен импулсен вентил пръска малки флюсови точки със съдържание на твърдо вещество под 10%, намалявайки отпадъците. Тава улавя остатъците за лесно почистване, а дюзата на XY платформа достига точност до 0,02 mm. Резервоарите под налягане поддържат потока постоянен с японски SMC части, докато видимите манометри опростяват проверките. Тази настройка осигурява чисто, ефективно запояване, идеално за бързи производствени серии.
Системата за предварително загряване в тази бърза машина за запояване със селективна вълна подготвя платките бързо и равномерно. Предлага регулируемо долно инфрачервено отопление и горен горещ въздух, достигайки 150°C за около 15 минути. Високотемпературният памук заключва топлината, използвайки части от най-добрите марки за стабилност. Дизайнът на плъгина без инструменти намалява времето за поддръжка. Тази настройка гарантира здрави заварки и минимизира грешките, идеално за ускоряване на вашата линия.
Системата за запояване се отличава с усъвършенствана технология в автоматичната машина за запояване със селективна вълна Pcba. Шведска помпа PRECIMETER поддържа спойката стабилна, със софтуер, контролиращ температурите и потока на N2. Тенджерата от неръждаема стомана с антикорозионно покритие се нагрява бързо с чугун, докато N2 намалява шлаката за чисти фуги. Той се справя със здрави компоненти, осигурявайки бързо висококачествени резултати.
Предавателната система осигурява плавен поток на печатни платки в тази бърза машина за запояване със селективна вълна. Изграден със здрави профили и ролки, той поддържа до 20 кг товари със странични и горни скоби. Японските двигатели го задвижват надеждно, приспособени към модулни настройки. Онлайн суаповете поддържат движението на производството, което го прави гъвкав избор за бързи магазини.
Контролът е солиден в автоматичната машина за запояване със селективна вълна Pcba с PLC система Keyence, отговаряща на стандартите CE. Глобалните части и кабелите Cat-6 осигуряват бърза и стабилна работа с проследяване на данни за проверки на качеството. Той се адаптира към нарастващите нужди, като поддържа бързи корекции в производството.
Операционната система прави тази бърза машина за запояване със селективна вълна лесна за използване. Управлявано програмиране на CCD настройка на скоростта, с режим на картина за координатни проверки и наблюдение в реално време. Изберете английски или китайски, с WiFi актуализации чрез MES. Данните проследяват всяка точка на запояване, намалявайки времето за обучение за бързи стартове.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |

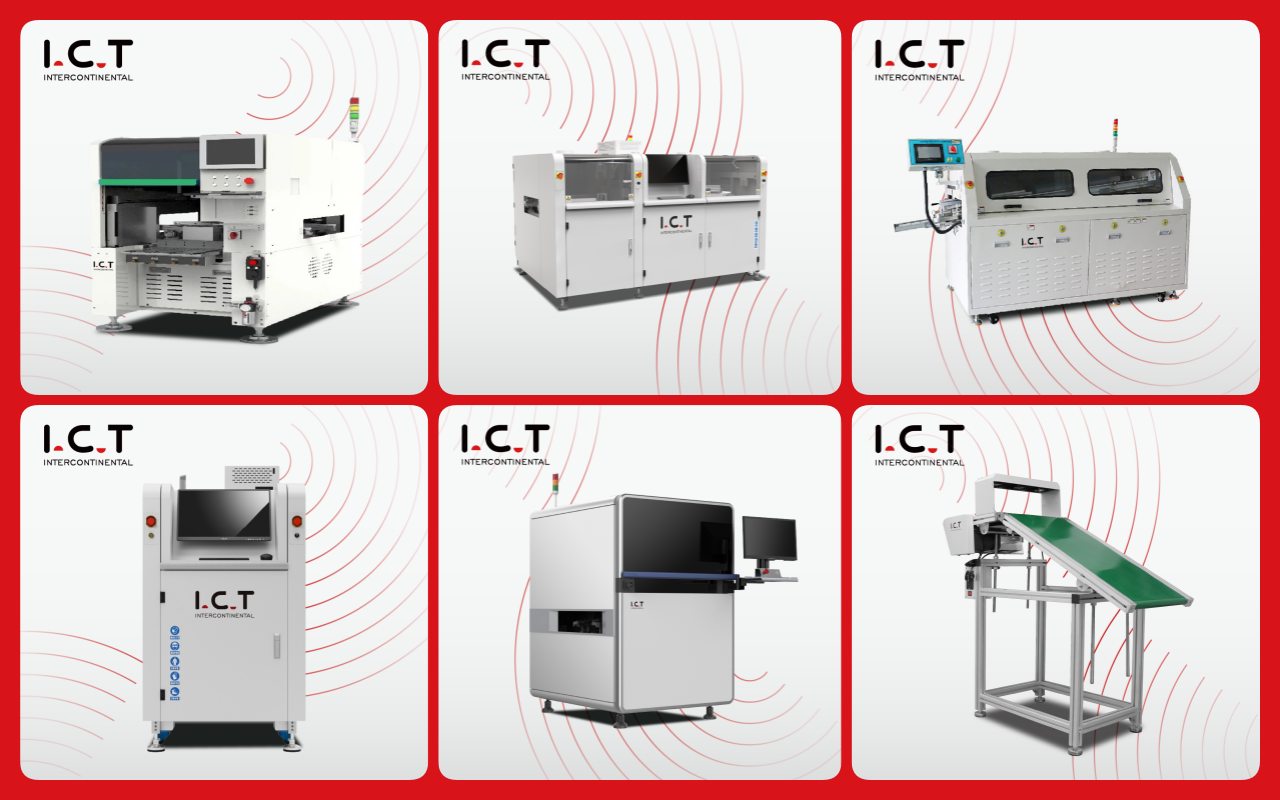

| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента

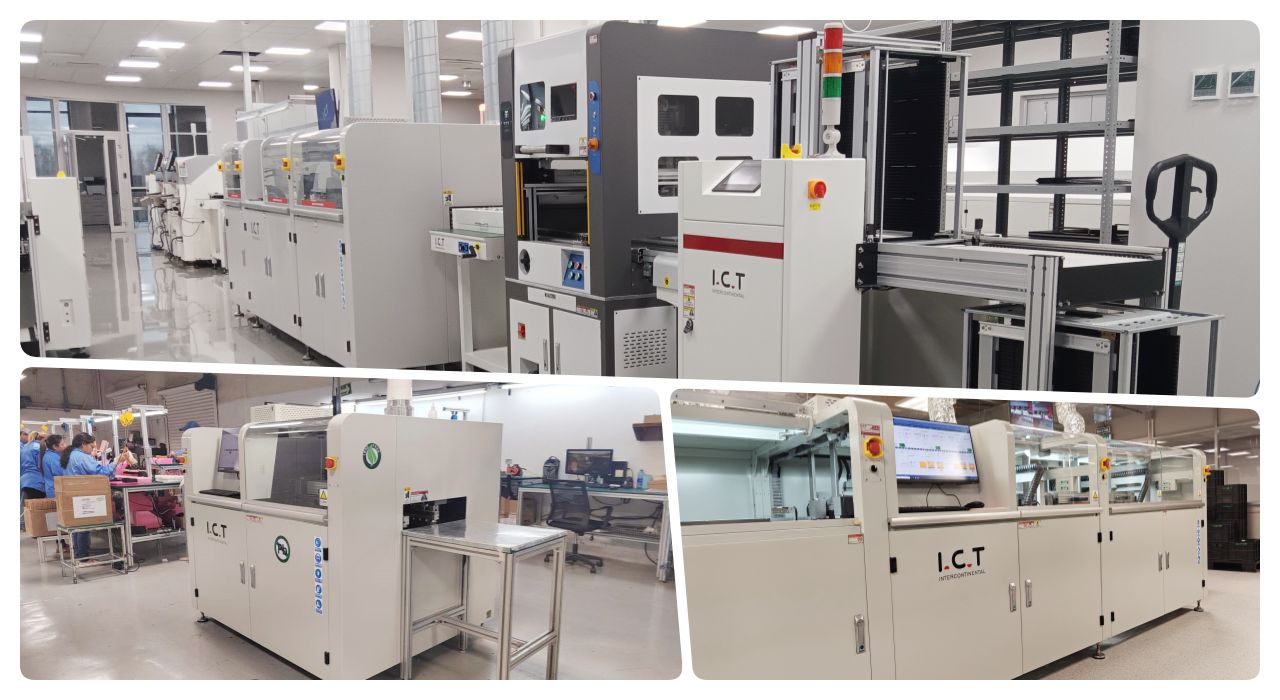

През октомври 2025 г. инженерите на I.C.T посетиха европейски клиент, за да поддържат нова настройка на PCBA автоматична машина за запояване със селективна вълна SS550. Видеото подчертава неговата бърза настройка, с прецизно пръскане на флюс и стабилно запояване върху сложни печатни платки. Инженерите обучиха екипа и фино настроиха настройките, осигурявайки гладко производство в рамките на часове. Клиентът похвали скоростта на машината и експертния опит на I.C.T на място, повишавайки производството на висококачествени платки за автомобилна употреба.
| Професионално обслужване и обучение
I.C.T осигурява пълна поддръжка за Pcba автоматична машина за запояване със селективна вълна с инсталиране на място и помощ 24/7. Нашите инженери предлагат обучение за работа и поддръжка, плюс дистанционна помощ, която отговаря на вашите нужди. С 26 години в SMT, ние оптимизираме вашата линия за скорост. Дългосрочните планове включват редовни проверки, поддържайки вашето производство безпроблемно и бързо.
| Похвала на клиента
Клиентите възхищават уменията на I.C.T инженерите за бърза настройка на автоматичната машина за запояване със селективна вълна Pcba. Бързото, чисто запояване на машината печели похвали, със сигурна опаковка, гарантираща безопасна доставка. Бързите корекции на проблеми поддържат линиите работещи, като един потребител отбелязва, че „Скоростта на I.C.T ни спести дни!“ Това изгражда силно доверие.
| Индустриални сертификати
Автоматичната машина за запояване със селективна вълна PCBA притежава сертификати CE, RoHS и ISO9001, отговарящи на световните стандарти. Патентите на I.C.T върху технологиите за вълни и поток показват иновации. Тези удостоверения гарантират безопасно, надеждно оборудване за бързо производство по целия свят.
| Относно компанията и фабриката I.C.T
I.C.T ръководи SMT с вътрешна научноизследователска и развойна дейност и три фабрики, нараствайки до 89 служители за 26 години. Ние обслужваме над 1600 клиенти в 72 страни, предлагайки бързи решения за селективно вълново запояване със стриктно тестване и системи за качество. Нашата глобална мрежа и компактен дизайн поддържат бързи настройки. Ние правим иновации ежедневно, изграждайки партньорства за успеха на вашата фабрика.
