БР-120
I.C.T
| Количество: | |
|---|---|

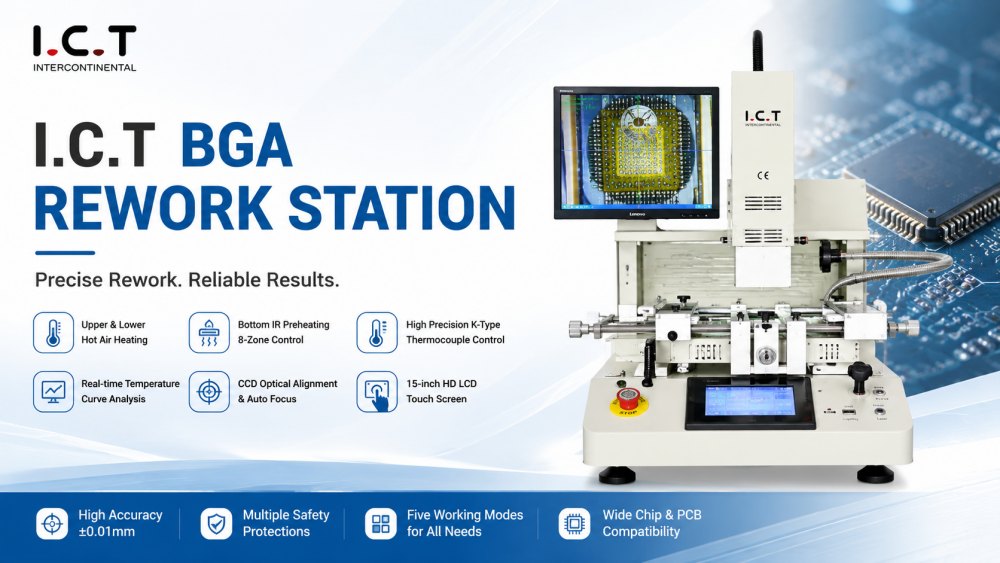

BGA компонентите изискват прецизно термично управление и точно позициониране за успешен ремонт. BGA Rework Station е проектирана за бърза и надеждна преработка на печатни платки, платки за лаптопи и LED модули. Той интегрира инфрачервено нагряване, CCD оптично подравняване и автоматичен контрол на температурната крива за постигане на повтарящи се резултати. С многозонови възможности за предварително нагряване и преформатиране, станцията намалява риска от повреда на печатни платки, като същевременно осигурява ефективна преработка на компонентите. I.C.T BR-120 BGA Rework Station предоставя на операторите стабилна, удобна за потребителя платформа, която подобрява ефективността на ремонта и гарантира качество в електронни приложения с висока стойност.
IR Automatic Quick BGA Rework Station Stencil осигурява прецизно нагряване на BGA компоненти. Многозоналната инфрачервена система осигурява равномерна температура в печатната платка, минимизирайки топлинния стрес, като същевременно поддържа точността на запояване. Операторите могат да програмират температурни криви и да наблюдават отоплението в реално време, поддържайки стабилна и повторяема преработка.
BGA Rework Station Infrared включва високопрецизно CCD оптично подравняване, което идентифицира позициите на BGA компонентите преди преформатиране. Това гарантира точно поставяне, намалява грешките при подравняване и поддържа постоянно качество на ремонта. За лаптоп или печатни платки с висока плътност прецизното подравняване е от съществено значение за надеждно запояване.
Станцията разполага с горна и долна нагревателни зони за предварително загряване на печатни платки и контролирано преливане. Регулируемите параметри на нагряване се адаптират към различни размери на платките и видове компоненти. Подходът с множество зони намалява риска от изкривяване на платката, подобрява потока на спойка и повишава общия процент на успех на ремонта.
Операторите могат да наблюдават температурата, подравняването и процеса на преформатиране чрез 15-инчовия сензорен интерфейс. Програмируемите профили за различни BGA размери позволяват бърза настройка и повтарящи се ремонтни операции. Интерфейсът поддържа ефективен работен процес и намалява кривата на обучение за техниците в лабораториите за поддръжка на електроника.
| Спецификация:
| Стойност | на спецификацията |
|---|---|
| Модел | I.C.T БГА за преработка BR-120 BGA |
| Захранване | AC:220±10%, 50/60Hz, 2Kw |
| Метод на контрол | PLC контрол |
| Размер (mm) | L900 * W850 * H750, Възможност за персонализиране |
| Тегло Прибл | 300 кг |
| Максимален размер на PCB | 350*350мм |
| Зона за преработка | 120*120мм |
| Контрол на температурата | Независим горен/долен нагревател, програмируема крива |
| Тип отопление | Инфрачервен (IR) |
| Оптична система | CCD подравняване на зрението |
| Система за предварително загряване | Многозонов подгревател на PCB |
| Контрол на преформатиране | Автоматичен PID контрол на температурата |
| Максимална височина на компонента | 15 мм |
| Система за дюза / пик | Регулируема дюза, вакуумно засмукване |
| Работен интерфейс | Сензорен екран, лесен за използване |
| Опционални функции | Лазерно позициониране, инспекция на спояваща паста, изсмукване на дим |
| Списък на оборудването на линията SMT
I.C.T предоставя цялостни решения за производство на електроника, включително SMT производство, DIP сглобяване, линии за нанасяне на покрития и системи за преработка на BGA. Интегрирането на BGA Rework Station с монтаж на печатни платки нагоре по веригата позволява поправката и преработката да се извършват ефективно, без да се прекъсва производството. Многозоновият инфрачервен контрол, оптичното подравняване и прецизното наблюдение на температурата гарантират, че компонентите се преработват безопасно, подобрявайки цялостната производителност на линията и минимизирайки скрап.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /монтиране на етикети/мастиленоструен принтер |
| SMT почистваща машина | Използва се за почистване на печатни платки, шаблони, приспособления, дюзи и др. |
| Лазерна машина за фрезоване на печатни платки | Нарежете PCBA в крайния продукт |
| Видео за успеха на клиента
I.C.T предостави на клиент от САЩ цялостно решение за SMT и BGA преработка за USB модули за зареждане в системи за седалки в самолети. Проектът включваше високоскоростно поставяне, преработка на BGA и процеси на конформно покритие. CCD оптичното подравняване и инфрачервеното отопление гарантираха прецизен ремонт на компонентите, докато инженерите поддържаха инсталирането, системната интеграция и обучението на операторите. Това интегрирано решение даде възможност за надеждна, повтаряща се преработка и поддържа стандарти за качество от аерокосмически клас в производствената линия.
| Поддръжка за обслужване и обучение
Ремонтът на BGA изисква строг контрол върху топлинните профили и точността на поставяне. I.C.T помага на фабриките да внедрят процеси на преработка, които се интегрират безпроблемно с производствените линии. Станцията BR-120 осигурява повтарящи се ремонтни цикли, намалявайки времето на престой и подобрявайки общата ефективност. Чрез комбиниране на автоматизирано нагряване, прецизно подравняване и многозоново управление на температурата, операторите могат да поддържат постоянно качество и да оптимизират работния процес за преработване на електроника с висока стойност.
| Отзиви от клиенти
I.C.T осигурява поддръжка от край до край за внедряване на BGA станция за преработване, включително инсталиране, обучение на оператори и отстраняване на проблеми. Инженерите помагат да се осигури оптимално използване на инфрачервеното отопление, CCD центрирането и програмируемите профили. Това ръководство свежда до минимум грешките, съкращава времето за настройка и подобрява ефективността на ремонта. Клиентите получават практическа поддръжка както за едноплатни, така и за приложения за преработване на голям обем, осигурявайки стабилни операции и надеждни производствени резултати.
| Сертификати и стандарти
Всяка станция за преработване на BGA се подлага на стриктни проверки на качеството за равномерност на нагряване, точност на подравняване и оперативна стабилност. Сертифициран по стандартите CE, RoHS и ISO9001, BR-120 отговаря на международните производствени изисквания. Висококачествените материали и стриктното тестване гарантират дългосрочна надеждност, стабилна производителност и безопасни операции за преработка. I.C.T доставя BGA системи за преработка, които поддържат прецизен термичен контрол, поддържайки последователно запояване и ремонт на компоненти.
