Системи за конвейер на фурната за презареждане: Rail vs Mesh

Системите за конвейер на фурната за презареждане влияят на качеството на PCB във всяка линия. Железопътните конвейерни фурни дават силна подкрепа за дъски, които се нуждаят от точност. Те работят добре за високи или двустранни сглобки. Мрежестите конвейерни фурни са добри за големи, деликатни или огънати дъски. Те помагат за разпространението на топлината равномерно по целия борд. Много системи използват както железопътни, така и мрежести транспортьори за различни нужди. Конвейерните фурни с железопътни системи са лесни за поддържане на натоварени фабрики. Мрежевите конвейерни фурни могат да помогнат за по -ниско време на престой в някои случаи. Добрият контрол на температурата е важен за всеки тип конвейер. Lyra Reflow фурна с азот е топ избор за нови конвейерни фурни в електрониката.

Ключови поемания

· Железопътни конвейери захващат PCB от страните. Това ги прави добри за работни места, които се нуждаят от висока точност. Те също работят добре за двустранно запояване.

· Мрежести конвейерни фурни задържат цялата дъска. Това спира дъската да се огъва. Те дават дори топлина на дъската. Те са най -добри за големи, меки или крехки PCB.

· Хибридните конвейерни фурни използват както железопътни, така и мрежови функции. Това дава на фабриките повече избор. Те са полезни, когато типовете на дъската се променят или са смесени.

· Почистването и грижата за конвейерните части често е важно. Той помага на фурните да работят добре и намаляват почивките.

· Избирането на правилната конвейерна система прави качеството на PCB по -добро. Спестява пари и помага на фабриките да работят по -добре.

Видове конвейерни системи на фурна

Преглед на железопътния конвейер

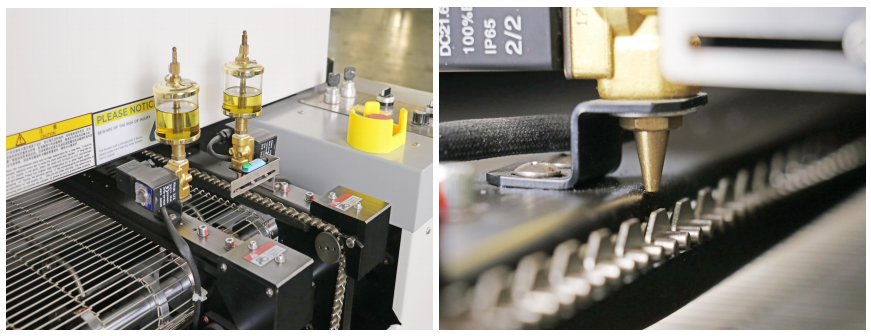

Железопътните конвейерни фурни също се наричат ​​PIN ръб или тип верига. Те използват силни релси, изработени от неръждаема стомана. Тези релси държат PCBs по краищата си. Дъното на дъската не докосва нищо. Това е добре за двустранна обработка. Железопътните транспортьори могат да променят ширината, за да се поберат на различни дъски. Много фурни имат автоматични инструменти за смяна на маслото и ширината. Те помагат на фурната да работи гладко. Зелените конвейерни фурни са чудесни за работни места, които се нуждаят от висока точност. Те са най -добри, когато дъските трябва да се подреждат точно. Някои вертикални конвейерни фурни с релси спестяват място в натоварените фабрики.

Общ преглед на мрежести конвейер

Мрежещите конвейерни фурни използват мрежест колан за преместване на PCB. Мрежест колан държи цялата дъска. Това помага да спрете дъската да се огъва или да се получи вдлъбнатини от топлина. Мрежещите конвейерни системи са добри за големи, меки или огъващи се дъски. Те дават дори подкрепа, докато дъската се движи през фурната. Тези фурни топлинни дъски равномерно и текат гладко. Много фабрики използват мрежести конвейерни фурни за едностранни дъски. Дизайнът на мрежата прави почистването и фиксирането лесно. Това помага да се намали времето, което фурната не работи.

Хибридни конвейерни системи

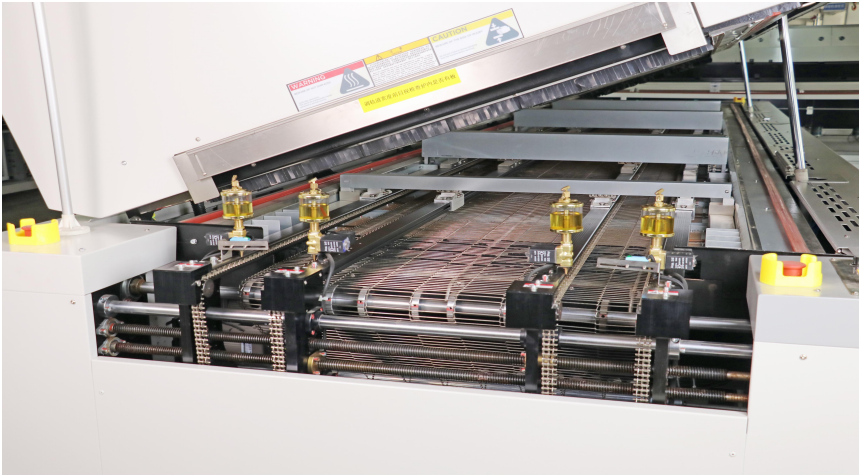

Някои фурни използват както релси, така и мрежести конвейерни части. Те се наричат ​​хибридни конвейерни фурни. Те могат да използват релси и мрежести колани заедно. Това им помага да работят с много размери и нужди на борда. Хибридните фурни често имат специална ширина и контрол на скоростта. Това им позволява добре да се справят с много видове дъски. Хибридните конвейерни фурни са добри за линии както с единични, така и с двустранни дъски. Много вертикални фурни използват хибридни системи, за да работят по -бързо и да се променят лесно. Използването на части за ръба на щифта и мрежести конвейер прави тези фурни полезни за нови фабрики за електроника.

Съвет: Таблицата по -долу показва основните характеристики на всеки тип конвейерна система.

Директно сравнение

Поддръжка на PCB

Конвейерните фурни помагат за задържане на ПХБ по време на запояване. Железопътните конвейери използват релси, за да захванат ръбовете на дъската. Това запазва дъното на дъската в безопасност. PIN Edge Systems са добри за двустранно запояване. Те защитават пастата и части от двете страни. Мрежевите конвейерни фурни използват мрежест колан, за да държат цялата дъска. Това е полезно за големи или крехки дъски, които могат да се огъват. Мрежевите системи дават равномерна подкрепа и помагат да се спре да се изкриви. Хибридните конвейерни фурни използват както релси, така и мрежести колани. Тези фурни могат да работят с много видове и размери на дъските.

ЗАБЕЛЕЖКА: Поддържащите железопътни системи помагат на дъските да се подреждат добре, но мрежестите системи са по -добри за слабите дъски.

Гъвкавост

Гъвкавостта е важна в днешните фабрики. Железопътните фурни могат да се променят, за да се поберат на различни ширини на дъската. Работниците преместват релсите за всяка нова партида. Пенните фурни са добри за линии с много размери на дъската. Мрежевите конвейерни фурни работят с дъски с много форми и дебелини. Мрежестният колан пасва на странни или тънки PCB. Хибридните фурни могат да превключват между релса и мрежата. Това ги прави чудесни за смесени работни места. Хибридните конвейерни фурни помагат на фабриките да попълнят бързо новите поръчки.

· Железопътни конвейер: Най -подходящи за работни места, които трябва да бъдат точни и повтарящи се.

· Мрежести конвейерни фурни: Добър за дъски, които са големи, меки или различни.

· Хибридни конвейерни фурни: Страхотно за линии, които се променят много.

Термични показатели

Топлинните показатели са важни за доброто запояване. Железопътните конвейерни фурни използват топлинни зони за контрол на температурата. Релсите поддържат дъските стабилни за равномерно отопление. Пенните фурни са най-подходящи за двустранно запояване. И двете страни получават еднаква топлина. Мрежести конвейерни фурни позволяват на горещия въздух да докосне цялата дъска. Мрежестният колан помага за топлината да се разпространява равномерно и спира студените петна. Хибридните фурни използват и двете начина за балансирана топлина. Хибридните фурни често дават най -добрата топлина за трудни дъски.

СЪВЕТ: Мрежевите конвейерни фурни често загряват големи или дебели дъски по -равномерно.

Поддръжка

Поддръжката поддържа фурните да работят добре. Железопътните конвейерни фурни се нуждаят от релсите и веригите, почистени често. Автоматичното масло помага да спрете частите да износят. Пенните фурни може да се нуждаят от повече проверки, за да поддържат релсите подредени. Мрежестите конвейерни фурни се нуждаят от почиствания колан, за да попречи на спойка да се натрупа. Отворената мрежа е лесна за почистване. Хибридните фурни се нуждаят от и двата вида грижи. Хибридните фурни може да се нуждаят от повече работа, но са по -гъвкави. Чистите фурни работят по -добре и спират по -рядко.

· Железопътни конвейерни фурни: нужда от верига и почистване на релсите.

· Мрежести конвейерни фурни: Нуждаете се от почистване на колан.

· Хибридни конвейерни фурни: Нуждаете се от двата вида грижи.

Разходи

Цената е важна при избора на фурна. Железопътните конвейерни фурни струват повече, защото използват специални части. Мрежевите конвейерни фурни обикновено струват по -малко в началото. Те са добри за прости или едностранни работни места. Хибридните фурни струват най -много, но могат да свършат най -много работни места. Хибридните фурни работят с много видове и промени. Използването на енергия също променя дългосрочните разходи. Оуните с добър топлинен дизайн използват по -малко енергия и спестяват пари. Фабриките трябва да помислят както за първата цена, така и за дългосрочните спестявания.

Сигнал: Купуването на енергийно пестене и надеждни фурни може да помогне за спестяване на пари по-късно.

Конвейерни фурни: Избор на железопътна линия или мрежа

Кога да използвате релса

Железопътните фурни са най -подходящи за работни места, които се нуждаят от висока точност. Тези фурни държат всяка дъска по краищата му. Това държи дъното отворено за двустранно запояване. Железопътните транспортьори могат да поставят дъски много точно, толкова близо, колкото +/- 0,04 мм в края на задвижването . Те използват силни водещи релси и здрави метални рамки, за да останат стабилни. Много железопътни транспортьори се движат бързо и не се разклащат много. Това помага да се уверите, че спойникът винаги е добър. Фабрики, които искат стабилни резултати и малко треперещи железопътни системи за своите фурни. Тези фурни могат да работят с PLC и роботи. Това ги прави добри за натоварени линии, които работят през цялото време. Железопътните транспортьори също могат да отговарят на много размери на дъската. Това помага на големите фабрики да правят много различни дъски.

Съвет: Железопътните транспортьори са най-добри, когато се нуждаете от точност, повтарящи се резултати и двустранно запояване.

Кога да използвате мрежата

Мрежестите конвейерни фурни са добри за големи, меки или огъващи се дъски. Мрежест колан държи цялата дъска, така че да не се огъва по време на запояване. Мрежевите транспортьори позволяват на горещия въздух да докосне всяка част от дъската. Това дава дори топлина и добри спомени. Тези фурни са чудесни за едностранни работни места и табла, които не могат да бъдат държани от краищата. Мрежестите транспортьори са лесни за почистване и поправяне. Това означава по -малко време, когато фурната не работи. Фабриките, които правят много форми или размери на дъските, често избират мрежести транспортьори. Мрежевите системи помагат да се поддържа качеството на спойка стабилно на места, които правят много различни дъски, но не твърде много от всяка от тях.

· Мрежести транспортьори: Най -добрите за дъски, които са крехки, големи или тънки.

· Мрежести колани: Спрете вдлъбнатините и помогнете за топлината да се разпространява равномерно.

Хибридни системни сценарии

Хибридните конвейерни фурни използват както Rail, така и мрежести части за справяне с твърди работни места. Тези фурни могат да правят еднократно и двустранно запояване. На натоварени места с много работни зони и машини, хибридните фурни помагат да се планира да работи по -добре. Те помагат да се балансират колко бързо се движат нещата, да се настроят разходите и да се правят поръчки. Умната система може да помогне за задаване на най -добрите стъпки на процеса. Това прави работата по -бързо и намалява времето за чакане. Хибридните фурни могат да се променят бързо за различни типове дъски. Това помага при гъвкави планове и правене на много дъски. Таблицата по -долу показва как хибридните фурни помагат при трудни работни места:

ЗАБЕЛЕЖКА: Хибридните конвейерни фурни дават най -много възможности за фабрики, които трябва да променят работните места за спойка и да работят с много видове дъски.

Бърза референтна таблица

Сравнение на характеристиките

Избирането на правилната конвейерна система означава да се разглежда ключови характеристики. Таблицата по -долу показва железопътни, мрежести и хибридни конвейерни системи. Той изтъква неща като колко тегло може да бъде всеки, колко са гъвкави и какви работни места вършат най -добре. Това улеснява виждането коя система е добра за всяка работа.

ЗАБЕЛЕЖКА: Железопътните системи са силни и добре държат тежки или точни дъски. Мрежестите колани са по -добри за дъски, които са странни форми или лесни за счупване. Хибридните системи смесват и двете силни страни за трудни работни места с много видове дъски.

Използвайте резюме на случая

Всяка конвейерна система работи най -добре за определени работни места. Списъкът по -долу ви казва кога да изберете всеки от тях:

· Железопътният транспортьор :

o Страхотно за двустранно запояване

o Добре за работни места, които се нуждаят от висока точност

o Най -добре за тежки или твърди дъски

· Мрежа конвейер :

o Добре за големи, тънки или меки дъски

o работи за едностранно запояване

o обработва дъски, които не могат да се държат по краищата

· Хибриден конвейер :

o Промени, за да отговарят на много типове дъски

o Помага за намаляване на времето при превключване на задачите

o Добре за фабрики, които много променят продуктите

Съвет: Фабрики с много видове дъски или нови поръчки често се справят най -добре с хибридни конвейерни фурни. Тези системи помагат да се поддържа работата бързо и качествено, когато нещата се променят често.

Избирането на правилната конвейерна система е важно за приготвяне на добри печатни платки и гладка фабрика.

· Железопътните системи помагат да се поддържат дъските стабилни и да работят добре за двустранни дъски.

· Мрежестите транспортьори са полезни за големи или крехки дъски и са лесни за почистване.

· Хибридните системи могат да се справят с много типове дъски и да помогнат, когато работните места се променят.

Ако вашата фабрика има сложни или променящи се нужди, експертите могат да ви помогнат да изберете най -добрата система. Използването на правилната конвейерна система ви помага да правите добри дъски и да спестите пари.

Често задавани въпроси

Какъв тип конвейерна система работи най-добре за двустранно PCB запояване?

Железопътните конвейерни системи са най-добри за двустранно запояване на PCB. Те захващат дъската по краищата. Това предпазва и двете страни в безопасност от повреда. Дъното остава отворено за запояване.

Могат ли мрежести конвейерни фурни да се справят с тежки или дебели PCB?

Мрежевите конвейерни фурни работят добре с леки или огъващи дъски. Тежките или дебели PCB могат да огънат мрежеста колан. Железопътните транспортьори са по -добри за силна подкрепа и по -малко огъване.

Колко често фабриките трябва да почистват конвейерните системи?

Фабриките трябва да почистват конвейерните системи след всяка смяна. Почистването спира спойка от изграждането. Това помага на фурната да работи добре. И мрежестите колани, и релсите се нуждаят от почистване, за да избегнат проблеми.

Трудни ли са хибридните конвейерни фурни?

Хибридните конвейерни фурни се нуждаят от грижи за релси и мрежести колани. Те отнемат повече време, за да продължат, отколкото единичните системи. Много фабрики все още избират хибриди за своята гъвкавост.

Отразяват ли конвейерните системи за използване на енергия в разточителните фурни?

Да, конвейерните системи променят колко енергийни фурни използват. Добри дизайни със силен контрол на топлината спестяват енергия. Всички видове работят по -добре с редовни грижи и правилните настройки.
