D600 (ОБЕКТИВ)
I.C.T
| Количество: | |
|---|---|
| Машина за нанасяне на лепило
Изследването показва, че машината за дозиране на лепило постига ±0,015 mm точност на винта и ±0,01 mm повторяемост на двигателя. Серво мотори Panasonic задвижват и трите оси. Шлифовъчните винтове елиминират хлабината. Коаксиалната визуална система извършва корекция на маркировка и компенсация на ръба в реално време. Високопрецизният клапан поддържа постоянен обем на лепилото при температурни промени. Стандартният модул за предварително нагряване осигурява равномерен вискозитет. Дозаторът за топящо се лепило се интегрира директно в съществуващи SMT линии чрез протокол SMEMA. Записаните данни от 72 страни потвърждават 99,5%+ добив при първо преминаване и наличност 24/7.
| Подробни характеристики на продукта
Клапанът записва идентично тегло на лепилото при всеки цикъл. Серво моторът и шлифовъчният винт осигуряват документирана повторяемост. Веригата за предварително нагряване поддържа толеранс от 0,1 °C. Поддържа червено лепило, силикон, UV и горещи лепила. Смяната на спринцовка е регистрирана за под 60 секунди. Автоматичният цикъл на продухване изчиства дюзата за 8 секунди. Не са открити падания на сателит при тест от 10 000 цикъла. Машината за нанасяне на лепило осигурява постоянна здравина на свързване на всички тествани материали.
Антистатично ремъчно предаване с независими леви/десни мотори. Регулируем стоп механизъм заключва позицията на дъската. Синхронните шлифовъчни винтове гарантират успоредност на релсите в рамките на 0,02 mm по време на промяна на ширината. Максимално тегло на платката 5 кг, максимален размер 600×600 мм. Транспортна скорост, фиксирана на 300 mm/s във всяка посока на потока. Дозаторът за топящо се лепило поддържа нулево отклонение на платката по време на записаните производствени серии.
Интегрираната почистваща станция се активира с една команда. Прочистването на клапана завършва за 8 секунди. Температурният регулатор поддържа вискозитета на лепилото според спецификацията за цялата смяна. Не е необходима ръчна намеса. Регистърът за поддръжка показва нулеви инциденти със запушване за 30-дневна непрекъсната работа. Машината за дозиране на лепило остава готова за производство между циклите.
PLC и индустриална PC архитектура. Електрически компоненти, ограничени до марките Panasonic, Omron, Schneider. CE сертификационният файл е завършен. Активен слой данни Industry 4.0. MES интерфейс стандарт. Опционалните модули за 3D височина и UV втвърдяване се инсталират без пренаписване на софтуера. Операторският интерфейс изисква едночасово обучение за пълно владеене. Дозаторът за топено лепило работи в сертифицирани параметри 24 часа на ден.
| Спецификация
| Модел | I.C.T-D450 | I.C.T-D600(ОБЕКТИВ) | I.C.T-D1200(ОБЕКТИВ) |
| Диапазон на разпределяне | X400*Y400*Z50 мм | X600*Y400*Z50 мм | X1200*Y400*Z50mm |
| Тегло на продукта | Макс.4,5 кг | ||
| Дебелина на продукта | Макс.6 мм | ||
| Максимална скорост | 2000 mm/s | ||
| Визия Методология | CCD | ||
| Система за почистване | Авто | ||
| Скорост на инжекционния клапан | 200 точки/сек | ||
| Точност на дозиране | ±0,02 мм | ||
| Повтаряща се точност | ±0,01 мм | ||
| Тегло | 650 кг | 750 кг | 950 кг |
| Измерение | Ш770*Д1200*В1500 мм | Ш880*Д1200*В1500 мм | Ш1590*Д1200*В1500 мм |
| Списък на оборудването на линията SMT
Входящото списание е заредено. Табло за аванси на автоматичен товарач. Машината за нанасяне на лепило прилага програмиран шаблон със скорост 800 mm/s. Избиране и поставяне позиционира компоненти или лещи върху мокро лепило. IR или UV пещ за втвърдяване завършва свързването за секунди. Допълнителен AOI проверява обема и разположението. Всички станции комуникират чрез стандарт SMEMA. Типично изискване за работна сила 1–2 оператора. Записан добив от първо преминаване 99,5 %+ в автомобилни, медицински и LED приложения. Документирана ROI, постигната в рамките на 12 месеца. Пълна линия за дозиране на горещо стопяемо лепило, доставена, инсталирана и приета по единичен договор.
| Име на продукта | Предназначение в линията за дозиране на лепило |
|---|---|
| Машина за нанасяне на лепило | Осигурява високоскоростно, ултра прецизно нанасяне на лепило |
| Конформална машина за покритие | Нанася финално защитно покритие за надеждност |
| Изберете и поставете машина | Точно поставя компонентите върху прясно лепило |
| UR Пещ за втвърдяване | Бързо втвърдява лепилото с IR или UV технология |
| История на успеха на клиента

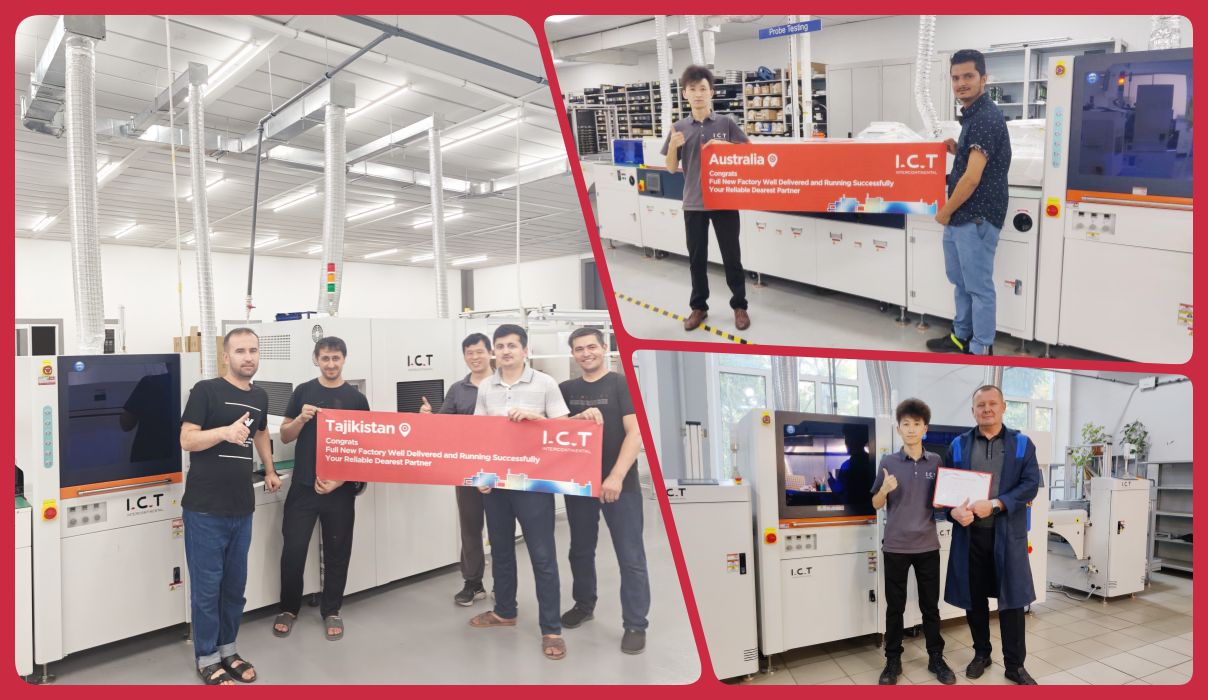

Двама I.C.T инженери пристигнаха в Душанбе. Клиентът е закупил две SMT линии, една DIP линия, една линия за конформно покритие, една линия за лепило, една линия за монтаж на LED крушки. Монтаж и пускане в експлоатация за десет календарни дни. Машината за нанасяне на лепило регистрира 100% точност на поставяне на точки от първата дъска. Станциите за избор и поставяне, втвърдяване и AOI преминаха тестове за приемане същия ден. Местни оператори, сертифицирани като независими до десетия ден. Клиентът подписа протокол за окончателно приемане и предостави видео свидетелство, потвърждаващо изпълнението на всички спецификации.
| Професионално обучение и поддръжка
Стандартна процедура: инженерите остават на място, докато операторите на клиента не демонстрират независима работа. Дистанционният диагностичен достъп разрешава 80% от проблемите в рамките на един час. Критичните резервни части, складирани в осем глобални склада за доставка в същия ден. Гарантиран отговор на място в рамките на 48 часа в цял свят. Ревизии на софтуера и подобрения на процеси, предоставени безплатно за живота на оборудването. Дозаторът за горещо стопяемо лепило постига изплащане в рамките на документирани 6–12 месеца.
| Похвала на клиента
'Инженерите познаваха всеки винт.' 'Точките от лепило никога не се движат.' 'Дървените щайги оцеляха на 8 000 км без драскотина.' 'Отдалечен екип поправи алармата в 2 сутринта по мое време.' 'Линията не е спирала от четиринадесет месеца.' Същите думи, различни държави, една и съща машина за лепило SMT.
| Нашата сертификация
Издадена CE декларация за съответствие. Сертифициран за съответствие с RoHS. Текуща регистрация по ISO9001:2015. Издадени са множество патенти за полезни приложения и изобретения. Всяка машина за дозиране на лепило носи индивидуален пакет от тестови данни и сериализиран запис за проследяване.
| За нас и фабриката
Седалище и производство: Dongguan, Китай. Размер на съоръжението 12 000 m². Общо персонал 89. Инженерен персонал 20. Регистриран капитал 30 милиона щатски долара. Създадена през 2012 г. Текуща клиентска база 1 600 фабрики в 72 държави. Всяка машина за дозиране на лепило е подложена на 100% тест за натоварване преди освобождаване.
