NXTR |Напълно автоматична машина за избор и поставяне на FUJI

Споделяне на:

NXTR |Напълно автоматична машина за избор и поставяне на FUJI

FUJI NXT III Напълно автоматична машина за вземане и поставяне на листове.Купете го с вашия доверен партньор!I.C.T носи 26 години опит в SMT индустрията.
Акценти: Инсталиране и обучение на място, 24/7 обслужване на клиенти.Висококвалифицирани експерти. Точно и икономично.Vision направляван DIY комплект.Лесен за сглобяване.Софтуер с отворен код.

Модел:
NXTR
Марка:
FUJI

Наличност:

Количество:



Запитване Добавяне в кошницата

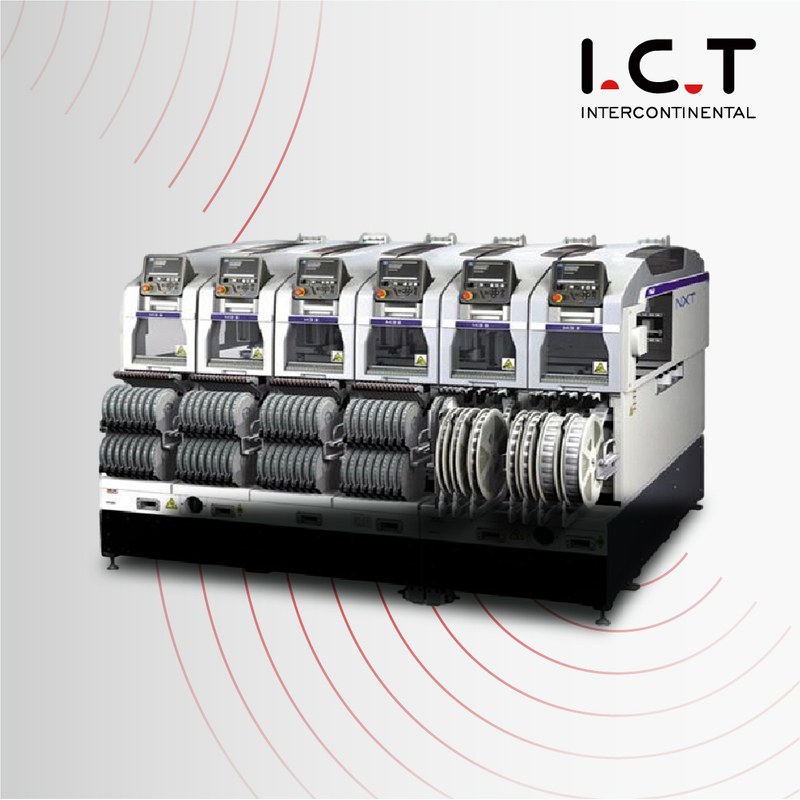

FUJI NXTR Напълно автоматична машина за избор и поставяне

Въведение

FUJI-NXTR-SMT-Поставяне

Напълно автоматична машина за избор и поставяне на FUJI

NXTR предлага наистина модулен дизайн за оптимална конфигурация на линията, която отговаря на вашето производство.

Поставянето в реално време, оптимизираните действия по поставянето и проверките за обработка на части след поставянето са само няколко примера.Този модел машина от висок клас поддържа нови функции, които запазват високо ниво на производителност на QCD.NXTR е следващият етап към интелигентната фабрика на бъдещето.

Новоразработената автоматична система за смяна на подаващо устройство освобождава операторите от работа по смяна и доставка и предлага допълнителни функции, които гарантират поддържането на високо качество и производителност.

1. Автоматична смяна на хранилката

Тъй като Smart Loader обработва смяната и доставката на части според графика, натоварването на линията може да бъде намалено и може да се постигне ефективно производство.

2. Заредете големи количества части

Чрез използването на нови видове захранващи устройства и базови буфери значително се увеличава броят на детайлите, които могат да бъдат заредени.Широка гама производство може да се поддържа от интелигентния товарач.

3. Производителност от световна класа

Постига първокласна скорост на поставяне с уникалната технология на Fuji-revolver head.Това допринася за още по-висока производителност.

4. Гъвкава поддръжка за промени в производството

Трите новоразработени глави предлагат отлична обработка на частите и гъвкавост, без да намаляват скоростта на производство, дори ако в следващото производство се използва различна гама от части.

5. Надеждно поставяне със сензорна технология

От вземането на част до поставянето, сензорната технология се използва за извършване на различни проверки.

Това позволява стабилно поставяне с високо качество.

Машина за избор и поставяне на FUJI

Монтаж на чипове Advance

Бърза и гъвкава машина за избор и поставяне

Многофункционално поставяне на SMT

Бърза гъвкава машина за вземане и поставяне

Основен Спецификации
Размер на печатната платка (LXW)	48 x 48 mm до 774 x 610 mm (двоен конвейер)* 48 x 48 mm до 774 x 710 mm (единичен конвейер) *Двойните конвейери могат да обработват печатни платки до 330 (W) mm.ПХБ, по-големи от 330 (W) mm, трябва да се произвеждат чрез смяна на двойния конвейер в режим на производство с една лента.
Капацитет на хранилката	До 130 (8 мм лента)
Точност на поставяне (Референция, базирана на референтен знак)	H24G: +/-0,025 mm (стандартен режим) / +/-0,038 mm (режим с приоритет на производителността, в процес на разработка) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00
Размери на машината	Д: 1280 мм, Ш: 2656 мм, В: 1556 мм

Поставяне глави
	H24G	H08M	H02F	H01	НА
Количество на дюзата	24	8	2	1	1
Пропускателна способност (cph)	37 000 cph (режим с приоритет на производителността, в процес на разработка) 35 000 cph (стандартен режим)	13000	7300	4200	3000
Размер на частта (mm)	03015 mm до 5 x 5 Височина: До 2,0 mm	0603 (0201') до 45 x 45 Височина: До 13,0 mm	1608 (0603') до 74 x 74 (32 x 180) Височина: До 25,4 mm		1608 (0603') до 74 x 74 (32 x 180) Височина: До 38,1 mm
Проверка за наличие на части	○	○ (H08MQ)	○		x
Доставка на части Лента	○	○	○		○
Пръчка	x	○	○		○
поднос	x	○	○		○

DynaHead (DX)
Дюза количество		12	4	1
Пропускателна способност (cph)		27 000 Функция за присъствие на части ВКЛ.: 26 000	12000	5800
Размер на частта (mm)		0402 (01005') до 12,5 mm диагонално и Y е 7,5 mm или по-малко Височина: До 3,0 mm	1608 (0603') до 15 x 15 Височина: До 6,5 mm	1608 (0603') до 74 x 74 (32 x 100) Височина: До 25,4 mm
Точност на поставяне (Fiducial марка базирано препращане)		+/-0,038 (+/-0,050) mm (3σ) cpk≥1,00	+/-0,040 mm (3σ) cpk≥1,00	+/-0,030 mm (3σ) cpk≥1,00
Проверка за наличие на части		o	x	o
Части доставка	Лента	o	o	o
	Пръчка	x	o	o
	поднос	x	o	o

*Свържете се с I.C.T за конкретни условия на работа и подробни спецификации.

ЧЗВ:

Въпрос: Какво е NXT машина?

В контекста на производството на електроника и технологията за повърхностен монтаж (SMT), 'NXT машина' често се отнася до серия от машини за вземане и поставяне, произведени от Fuji Corporation.Тези машини са предназначени за автоматизирано поставяне на компоненти върху печатни платки (PCB) и са известни със своята прецизност и ефективност.Серията NXT включва различни модели с различни възможности, за да отговори на изискванията на съвременния SMT монтаж.

Q: Какво е NXT в SMT?

'NXT' в SMT означава серията Fuji NXT машини за вземане и поставяне.Тези машини са част от гамата SMT оборудване на Fuji и се използват за точно вземане на електронни компоненти и поставянето им върху печатни платки по време на процеса на сглобяване.Машините Fuji NXT са известни със своята модерна технология и висока скорост и висока точност.

Въпрос: Какви са спецификациите на Fuji AIM?

Fuji AIM или Fuji Automatic Inspection Machine е вид оборудване, използвано за автоматизирана оптична инспекция (AOI) в процеса на сглобяване на печатни платки.Спецификациите на Fuji AIM машина могат да варират в зависимост от конкретния модел и конфигурация.За да получите подробни спецификации за конкретна машина Fuji AIM, се препоръчва да посетите официалния уебсайт на Fuji Corporation или да се свържете с екипа за поддръжка на I.C.T.
