НПМ-ВФ
I.C.T
| Количество: | |
|---|---|

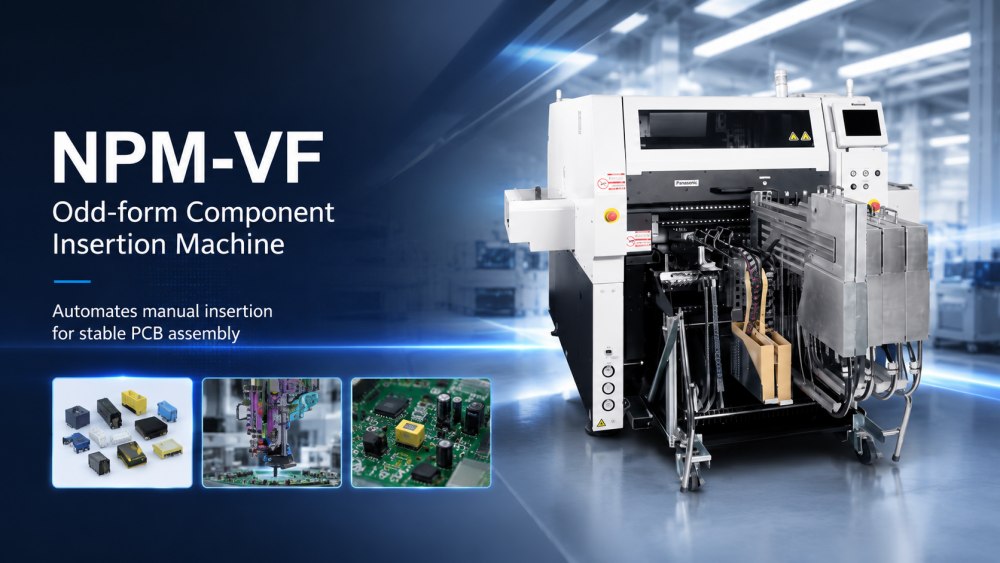

Машината за вмъкване на компоненти с нестандартна форма NPM-VF на Panasonic се използва за автоматизиране на вмъкването на компоненти с нестандартна форма върху монтажни платки. Подходящ е за компоненти, които са трудни за работа със стандартно SMT разположение, като големи кондензатори, трансформатори, релета, захранващи модули, съединители, бобини, превключватели, екранирани кутии и други специални части. Машината помага за намаляване на работата по ръчно вкарване и поддържа по-стабилно производство. NPM-VF може също така да поддържа SMT спецификационни компоненти, така че дава на фабриките повече гъвкавост, когато продуктите включват смесени типове компоненти. За клиенти, произвеждащи захранващи платки, индустриални контролни платки, комуникационни платки, автомобилна електроника или потребителска електроника, тази машина може да помогне да се направи процесът на сглобяване по-контролиран и по-малко зависим от ръчен труд.
Автоматизиране на процеса на вмъкване на нечетни компоненти.
В допълнение, SMT спецификациите също се поддържат.
Гъвкав и гъвкав: различни конфигурации на главни инструменти и конфигурация на машинно подаващо устройство за адаптиране към различни типове компоненти.
Допринася за намаляване на работната сила и стабилно производство с висока производителност, гъвкавост, висококачествено вмъкване
| Спецификация
| Спецификация Елемент | NPM-VF |
|---|---|
| Размери на PCB (mm) | Стандартен конвейер: Д 50 мм × Ш 50 мм до Д 510 мм × Ш 460 мм Конвейер за наковалня Опция: L 50 mm × W 50 mm до L 460 mm × W 400 mm |
| Максимална скорост | Глава с 3 станции: Макс. 0,65 s / компонент 2-станционна глава: Макс. 0,9 s / компонент |
| Приложими компоненти | Макс. размери: Д 130 мм × Ш 35 мм × В 60 мм или Д 150 мм × Ш 38 мм × В 29 мм Макс. маса на компонента: 200 g |
| Тип инструмент за глава | Глава с 3 станции / глава с 2 станции |
| Поддържани типове компоненти | Големи кондензатори, трансформатори, релета, захранващи модули, екранирани кутии, конектори, намотки, превключватели, LED компоненти, IC, DIP компоненти, малки трансформатори и други компоненти с нестандартна форма |
| Поддръжка на SMT компоненти | Поддържа SMT спецификационни компоненти |
| Опции за конфигурация | Фиксиран захранващ блок, захранваща количка, конфигурация на тавата |
| Основно приложение | Вмъкване на компоненти със странна форма, смесено SMT и DIP производство, автоматизиран процес на ръчно вмъкване |
| Списък на оборудването на линията SMT
Машина за вмъкване на компоненти с нестандартна форма на Panasonic често се използва в цялостен SMT и DIP производствен процес. I.C.T може да осигури SMT устройство за зареждане, шаблонен принтер, SPI, SMT монтажник, пещ за преформатиране, AOI, DIP линия за вмъкване, оборудване за вмъкване на странна форма, машина за запояване с вълни, машина за селективно запояване, конвейери за печатни платки, обработка на NG/OK, оборудване за рязане и системи за разтоварване. За компоненти със странна форма процесът трябва да се планира внимателно, тъй като размерът на компонента, формата на извода, опората на платката, силата на вмъкване и методът на запояване влияят върху крайния резултат. I.C.T помага на клиентите да съпоставят пълната производствена линия според размера на печатната платка, вида на компонента, производствения капацитет, нуждите от инспекции и фабричното оформление. Това прави NPM-VF по-лесен за свързване с реално фабрично производство.
| Видео за успеха на клиента
I.C.T подкрепи клиент в Узбекистан по голям проект за производство на електроника. Фабриката е планирана за компютърни дънни платки, SSD, продукти, свързани с паметта, и други електронни модули. I.C.T се присъедини към проекта от ранния етап на комуникация и продължи чрез инсталиране, отстраняване на грешки и производствено тестване. SMT линията включваше шаблонен принтер I.C.T-5151, четири SMT машини за поставяне, фурни за преформатиране от серия Lyra, системи за обработка на SPI, AOI и печатни платки. Линията DIP включваше ръчно вкарване, оборудване за вмъкване на странна форма JUKI, запояване с вълна I.C.T-Acrab350 и конвейерни системи. По време на производственото тестване клиентът видя, че пълната координация помогна SMT и DIP процесът да стане по-ясен, по-бърз и по-лесен за управление.
| Поддръжка за обслужване и обучение
За проект за машина за вмъкване NPM-VF Panasonic I.C.T първо проверява реалните производствени нужди на клиента. Нашият екип преглежда размера на печатната платка, чертежите на компонентите, типа проводник, посоката на вмъкване, метода на подаване, търсенето на тавата, процеса на запояване, изходната цел и разположението на оператора. Тази стъпка е важна, тъй като вмъкването на странна форма е тясно свързано със самия компонент. След като оборудването пристигне, инженерите на I.C.T могат да поддържат позиционирането на линията, проверката на полезността, настройката на захранващото устройство, подготовката на програмата, тестването на пробни платки и обучението на операторите. Обучението се основава на целия процес на SMT и DIP, така че екипът на клиента може да разбере как вмъкването се свързва с предишната SMT работа и по-късното качество на запояване.
| Отзиви от клиенти
Клиентите обикновено избират автоматична машина за вмъкване на странни форми, когато ръчното вмъкване стане бавно, нестабилно или трудно за контролиране. В реално производство компонентите със странна форма могат да имат различни форми, височини, тегло и водещи структури. Ако процесът зависи твърде много от ръчна работа, продукцията и качеството може да се променят от смяна на смяна. I.C.T помага на Клиентите да проверят тези проблеми от изглед на цял ред. По време на стартирането инженерите преглеждат подаването на компоненти, позицията на вмъкване, поддръжката на печатни платки, метода на запояване, резултата от проверката и работния процес на оператора. Клиентите ценят този тип поддръжка, защото им помага да намалят времето за проба-грешка. Това също така дава на екипа им по-ясен метод за управление на производството със смесени компоненти.
| Сертификати и стандарти
I.C.T подготвя цялостни проекти за производствени линии, като обръща внимание на безопасността, записите за качество и подробности за доставката за износ. Пълното решение за SMT и DIP линия може да поддържа общи документи като CE, RoHS, ISO9001 и свързани патентни материали. Преди изпращане нашият екип проверява състоянието на машината, аксесоарите, инструментите за главата, свързаните с фидера части, тавите, кабелите, софтуерните файлове, резервните части, етикетите, опаковъчните списъци и защитата на дървените кутии за износ. За проект на машина за вмъкване на печатни платки Panasonic тези проверки са важни, тъй като липсващи инструменти или захранващи части могат да забавят инсталацията. Ясното опаковане и подготовка на документи помагат на клиента да получи оборудването с по-добри записи и да започне фабричната настройка с по-малко проблеми.
| Относно компанията и фабриката I.C.T
I.C.T поддържа фабрики за електроника, които се нуждаят от пълно планиране на производствената линия, а не само от покупка на една машина. Нашата работа обхваща SMT поставяне, DIP вмъкване, вмъкване на странна форма, вълново запояване, селективно запояване, покритие, дозиране, инспекция, почистване и работа с печатни платки. За клиенти, използващи SMT и DIP решения за машини за вмъкване на компоненти, I.C.T може да помогне за свързване на избора на машина с дизайн на платка, тип компонент, метод на запояване, нужди от инспекция и производствен капацитет. Работили сме с повече от 1700 клиенти в над 80 страни, обхващащи силова електроника, автомобилна електроника, LED осветление, комуникационни устройства, индустриален контрол, потребителска електроника и свързани с компютри продукти. Нашите инженерни и сервизни екипи помагат на клиентите да преминат от производствено планиране към стабилна ежедневна работа.
