Високоскоростно поставяне на SMT с интелигентен контрол на процеса.
а. Поддържа високопроизводителен SMT монтаж
b. ±15 μm режим на поставяне с висока точност
c. Работи с до 136 вида компоненти
d. APC-5M помага за стабилен контрол на производството
д. Auto Setting Feeder намалява ръчната работа
f. Поддържа еднолентови и двулентови режими
ж. I.C.T поддържа пълни SMT фабрични проекти
NPM-DX
I.C.T
| Количество: | |
|---|---|

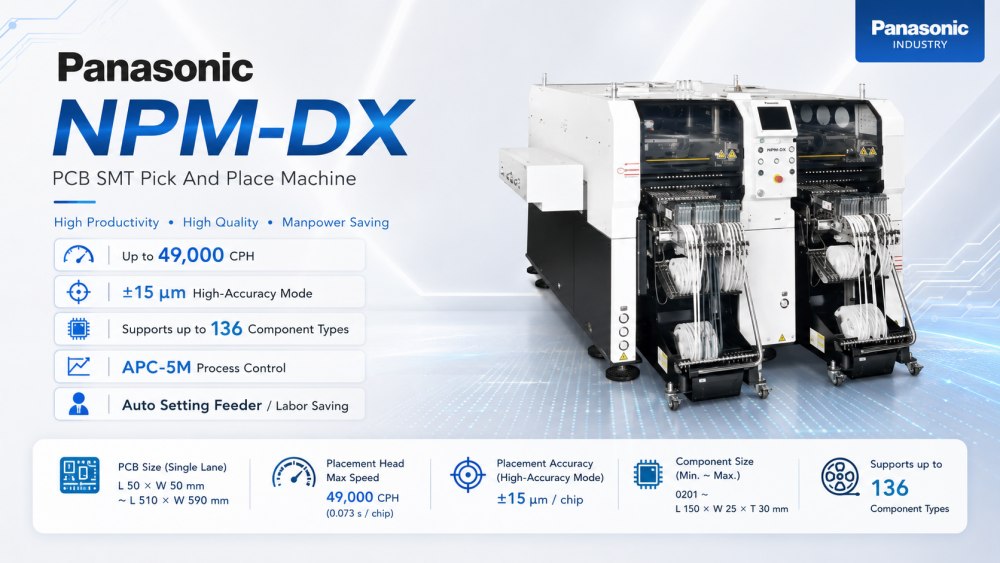

NPM-DX Panasonic Pcb Smt Pick And Place Machine е модулен монтаж за фабрики, които се нуждаят от скорост, точност и по-лесен контрол на линията. Той използва конфигурация от четири глави и четири захранващи колички, което позволява на машината да поддържа до 136 различни типа компоненти. Това го прави полезен за производство в голям обем, а също и за фабрики с много модели печатни платки. Машината може да поставя малки 0201 чипове и по-големи компоненти като L 120 × W 90 × T 30 части. В режим с висока точност може да достигне ±15 μm точност на поставяне. За производителите на електроника тази машина за избор и поставяне на Panasonic помага за изграждането на по-стабилен SMT процес с по-малко ръчна работа.
NPM-DX е проектиран да подобрява SMT линейния изход, като същевременно поддържа много типове компоненти. Неговата структура с четири глави и четири захранващи колички дава на фабриките повече място за планиране на производството. Скоростта на главата за поставяне може да достигне 49 000 CPH, с друг режим на скорост от 35 000 CPH в зависимост от главата и производствената настройка. Това помага на машината да поддържа както фокусирана върху скоростта, така и фокусирана върху точността работа. За PCB SMT машина за избор и поставяне производителността не е само бързо движение. Зависи също от подготовката на захранващото устройство, стабилното прихващане, данните за процеса и баланса на линията. NPM-DX дава на производствения екип стабилна база за ежедневно SMT производство.
Машината поддържа точност на поставяне от ±25 μm на чип и ±15 μm на чип в режим с висока точност, базиран на Cpk ≥ 1. Това е полезно за продукти, които се нуждаят от стабилно качество на монтаж и по-малко грешки при поставяне. При производството на SMT малки промени в разположението могат да повлияят на запояването, резултатите от AOI и надеждността на крайния продукт. NPM-DX Panasonic Pcb Smt Pick And Place Machine помага да се контролира този риск, като поддържа поставянето по-точно по време на производството. Подходящ е за платки с малки чипове, интегрални схеми, конектори и смесени компоненти. За фабриките, които държат на качеството, точността не е задължителна. Това е основата на стабилния резултат.
NPM-DX поддържа контрол на процеса APC-5M, за да помогне за намаляване на производствените вариации. Системата 5M се фокусира върху важни производствени фактори като човек, машина, материал, метод и измерване. Това помага на завода да наблюдава условията на уреда, да открива необичайни тенденции и да планира поддръжка, преди малките проблеми да се превърнат в по-големи проблеми. Системата може също така да поддържа анализ от екрана на контролера на производствения процес, като помага на инженерите да проверяват по-ясно състоянието на оборудването. За автоматична машина за избор и поставяне Smt Pcb линия този контрол на процеса е полезен, тъй като проблемите с качеството могат да произтичат от много точки. APC-5M дава на екипа по-добра видимост и помага да се поддържа линията по-стабилна.
NPM-DX може да поддържа функции за проверка на натоварването, за да наблюдава натоварването при поставяне на компонентите на матрицата. Тъй като броят на компонентите на матрицата се увеличава, натоварването при поставяне става по-важно. Тази функция може редовно да измерва натоварването на вдлъбнатината на поставящата глава. Той помага да се визуализира състоянието на плъзгане на дюзата и поддържа предсказуема поддръжка. С прости думи, това помага на фабриката да разбере кога състоянието на монтажната глава се променя, преди това да причини производствени дефекти. Това е полезно за висококачествено поставяне и дългосрочна стабилност на линията. За Pick and Place машина, използвана при взискателно производство, наблюдението на натоварването може да помогне за намаляване на скритите рискове по време на ежедневна работа.

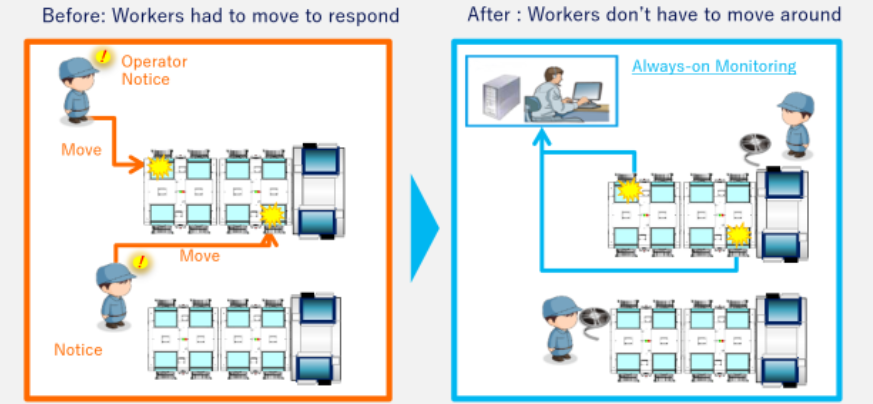

NPM-DX включва функции за спестяване на труд, като автоматично настройващо се подаващо устройство. Това помага за автоматизирането на работата по подаване на компоненти и намалява натоварването на оператора. Полезно е, когато фабриките се сблъскват с по-малки партиди, повече промени на продукта или ограничен квалифициран оператор. Машината може също така да поддържа отдалечено възстановяване при грешки, което позволява работата по възстановяване да се извършва от местоположение извън обекта. Това намалява необходимостта операторите да се движат по линията всеки път, когато се появи грешка. За фабрики, които изграждат интелигентно SMT производство, тези функции спомагат за подобряване на ефективността на работа. Те също така позволяват на операторите да се съсредоточат повече върху доставките на материали, проверката на качеството и планирането на производството, вместо да реагират само на аларми.

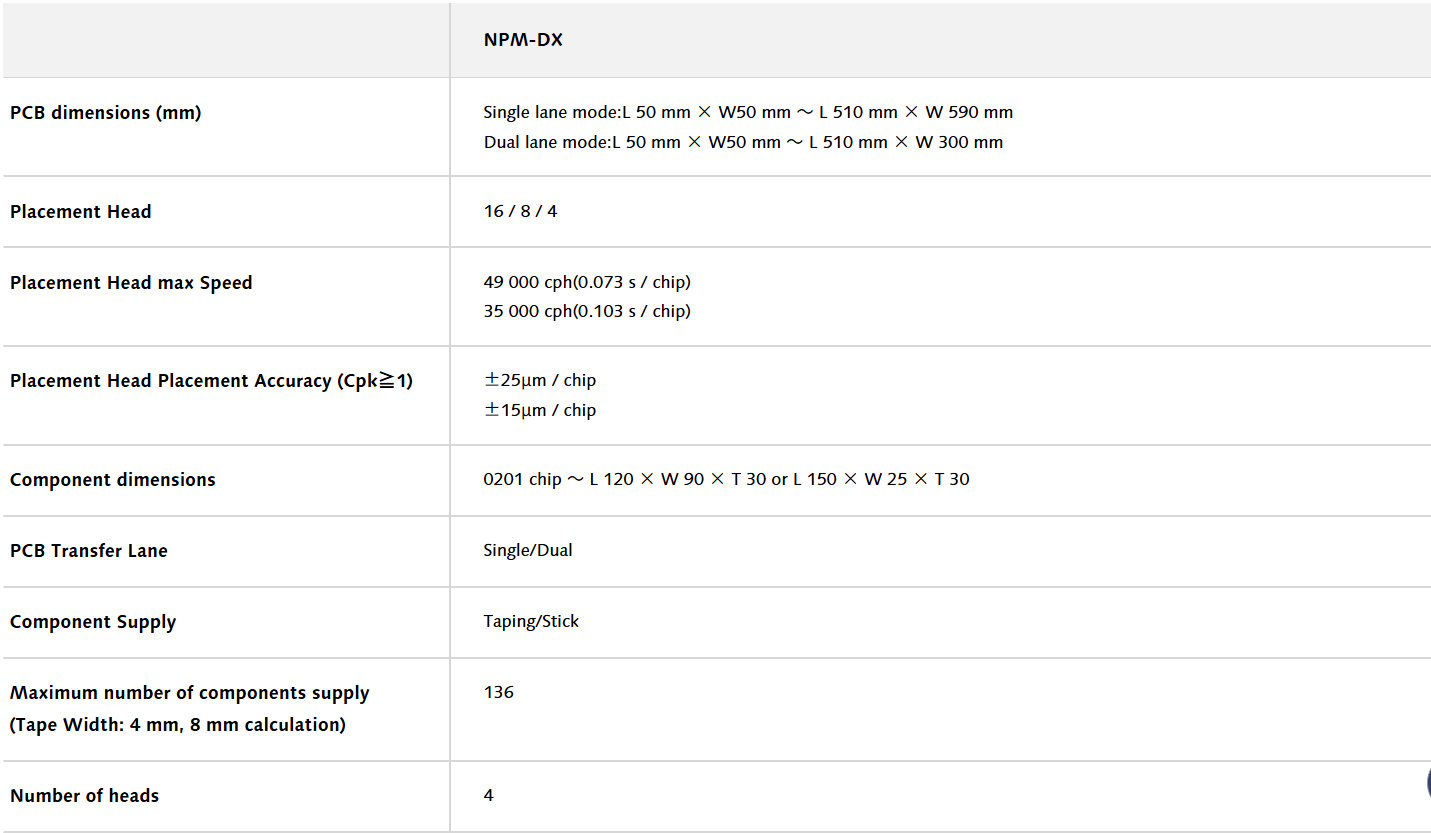

| Спецификация
*Стойности като максимална скорост може да варират в зависимост от работните условия.
*Моля, свържете се с I.C.T за подробности.
| Списък на оборудването на линията SMT
NPM-DX Panasonic Pcb Smt Pick And Place Machine може да се използва с цялостно SMT производствено оборудване от I.C.T. Пълната линия може да включва SMT зареждащо устройство, автоматичен шаблонен принтер, SPI машина, PCB конвейер, машина за избор и поставяне, фурна за преформатиране от серия Lyra, машина за проверка на AOI, рутер за PCB, машина за почистване на PCBA и разтоварващо устройство. Тези машини свързват основния SMT процес от зареждането на печатни платки до печатането, инспекцията на пастата, поставянето на компонентите, повторното запояване, оптичната проверка, отделянето на платката, почистването и окончателното разтоварване. За продукти като LED табла, промишлени контролни табла и потребителска електроника, цялата линия се нуждае от добър баланс. Доброто съответствие на линията помага на машината за поставяне на Panasonic да покаже реалната си производствена стойност.
| Видео за успеха на клиента
I.C.T подкрепи клиент в Узбекистан по голям проект за производство на електроника. Клиентът построи фабрика за компютърни дънни платки, SSD, продукти, свързани с паметта, и други електронни модули. I.C.T се присъедини към проекта от ранна комуникация до инсталиране, отстраняване на грешки и производствено тестване. SMT линията включваше шаблонен принтер I.C.T-5151, четири SMT машини за поставяне, фурни за преформатиране от серия Lyra, системи за обработка на SPI, AOI и печатни платки. Линията DIP включваше ръчно вкарване, оборудване за вмъкване на странна форма JUKI, запояване с вълна I.C.T-Acrab350 и конвейерни системи. След тестовото пускане Клиентът сподели положителна обратна връзка относно отговора на обслужването на I.C.T, качеството на машината и поддръжката на производствената линия.
| Поддръжка за обслужване и обучение
I.C.T стартира SMT планирането на линията от продукта и фабричната ситуация, а не от списък с фиксирани машини. Нашият екип проверява размера на печатната платка, типа на компонента, целевия изход, пространството на работилницата, нуждите на фидера, точките за проверка и нивото на умения на оператора. След това проектираме линеен план, който свързва печатането, поставянето, преформатирането, проверката, обработката на печатни платки и почистването по практичен начин. За клиенти, които произвеждат LED платки, контролни платки, компютърни платки или смесена електроника, това планиране помага за намаляване на грешките в оформлението, преди оборудването да бъде изпратено. Една добре планирана SMT линия е по-лесна за инсталиране, по-лесна за обучение и по-лесна за подобряване след започване на производството.
| Отзиви от клиенти
Когато пълна SMT линия пристигне във фабриката на клиента, I.C.T инженерите могат да помогнат за превръщането на оборудването в реален производствен капацитет. Работата може да включва позициониране на машината, проверка на захранването и въздуха, свързване на конвейера, настройка на софтуера, линейна комуникация, пробно производство и потвърждение на процеса. Операторите се обучават стъпка по стъпка, така че да разбират как всяка станция влияе на следващата. Това е важно, защото качеството на SMT се изгражда чрез целия процес, а не само чрез една машина. Отпечатването влияе върху разположението. Разположението влияе върху преформатирането. Преформатирането засяга проверката. I.C.T помага на екипа на клиента да види пълната картина и да започне производство с по-малко проблеми, които могат да бъдат избегнати.
| Сертификати и стандарти
За пълни SMT линии проекти, I.C.T проверява повече от външния вид на машината преди изпращане. Преглеждаме аксесоари, резервни части, електрическо състояние, софтуерни настройки, защита на опаковката и документи за доставка. Нашите линейни решения могат да поддържат общи изисквания като CE, RoHS, ISO9001 и свързани патентни документи. Внимателното опаковане при износ също е част от контрола на качеството, тъй като SMT оборудването трябва да се справя с транспортирането на дълги разстояния. Преди доставката целта е проста: уверете се, че клиентът получава линия, която е завършена, защитена и готова за монтаж. Това намалява липсващите елементи, спестява време за проекта и дава на фабричния екип по-плавен старт.
