I.C.T-5700
I.C.T
PCB Router Separator Machine
| Количество: | |
|---|---|
| I.C.T-5700 Офлайн машина за разделяне на печатни платки
Фабриките се обръщат към машината за разделяне на печатни платки I.C.T-5700, когато се нуждаят от надеждно и точно разделяне на готови платки PCBA без повреда. Тази машина работи в много области - смартфони, носими устройства, таблети, автомобилни части, медицинско оборудване, космическо пространство и отбрана. Приема печатни платки с размери до 450×600 mm и дебелини между 0,5 и 5,0 mm. Дизайнът с двойна платформа позволява на операторите да работят с два различни продукта едновременно или да комбинират платформи за по-големи задачи. Мощният шпиндел достига 60 000 оборота в минута, като същевременно поддържа силата на рязане много ниска. Новата CCD визия открива бързо белези и коригира позицията автоматично. Йонните пневматични пистолети премахват статичното електричество, така че прахът стои далеч от дъските. Отделният високо засмукващ вакуум работи тихо и поддържа зоната чиста. Лесните контроли, мощните функции за безопасност и проследимите данни правят ежедневната работа лесна и надеждна. Много магазини използват този офлайн PCBA рутер, за да завършат платките по-бързо с по-добри резултати.
| Функция

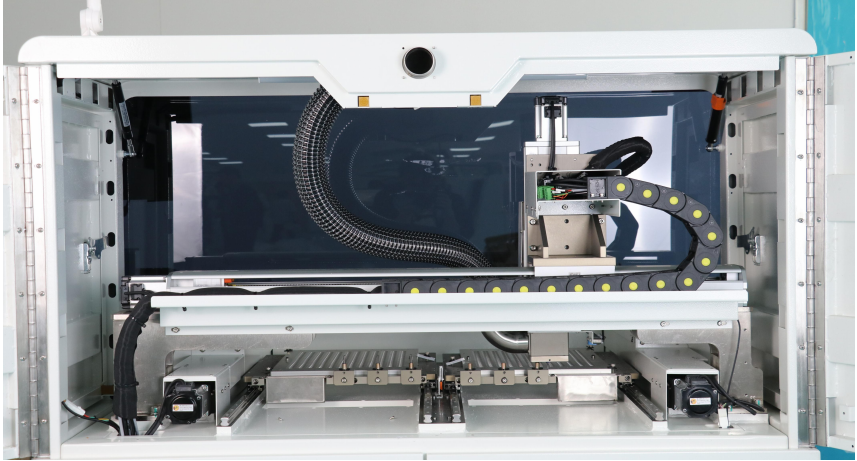

Преносна система
Движението идва от внесени серво мотори на Panasonic и високопрецизни винтове, които поддържат всяко движение точно. Рамката използва по-дебела стомана за стабилна, стабилна работа при дълги смени. Гъвкавите вериги на резервоара насочват кабелите внимателно и ги предпазват от оплитане с движещи се части. Оста X получава специално прахоустойчиво покритие, което блокира частиците и намалява времето за почистване. Поддръжката остава ниска, тъй като прахът никога не достига до критични зони. Повторното позициониране достига ±0,01 мм, а скоростта достига 100 мм в секунда. Операторите забелязват плавно, тихо движение по всяка ос. Тази надеждна настройка се справя с постоянна работа в натоварено производство, без да губи точност. Той поддържа цялата машина в предоставянето на постоянни резултати ден след ден, особено когато е сдвоена с SMT PCBA рутер машина в реални фабрични линии.

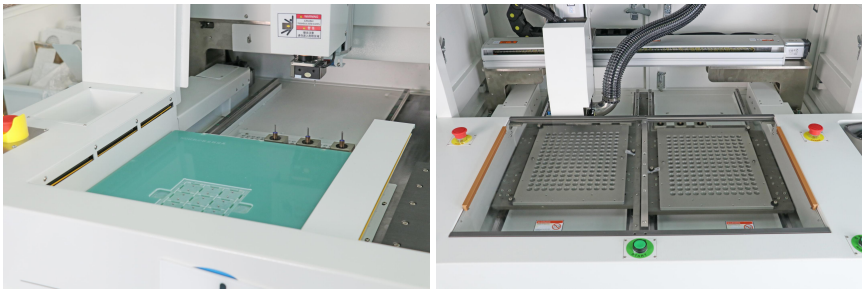

Рутерна система
Ясна CCD камера с висока разделителна способност се монтира точно до резачката за бързо и точно калибриране. Вграденият сензор наблюдава постоянно фрезовия инструмент — ако се счупи или износи, алармата спира процеса веднага. Опционалната автоматична смяна на инструмента позволява на машината да работи без никаква пауза. Ефективността се повишава в магазините с голям обем. Йонният пневматичен пистолет премахва статичния заряд от всяка повърхност на дъската, така че прахът да не полепва. Внесените високоскоростни шпиндели режат почти без сила, поддържат висока прецизност, поддържат ниска инерция и реагират незабавно. Фрезите варират от 0,8 до 3 mm, обработват добре фините детайли. Силното вакуумно събиране издърпва праха чисто. Тази машина за фрезоване на PCBA осигурява гладко и безопасно отделяне всеки път.

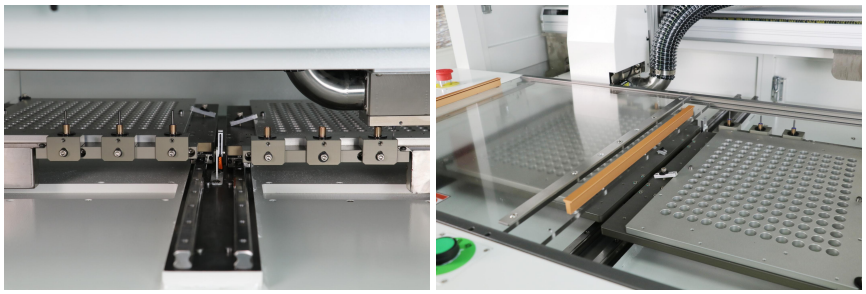

Платформена система
Плъзгащи се релси и серво мотори контролират оста Y за стабилно движение. Бутоните за аварийно спиране от двете страни осигуряват бърз достъп във всяка ситуация. Предпазни капаци и светлинни завеси пазят операторите през цялото време. Два стартови бутона, по един от всяка страна, трябва да бъдат натиснати заедно, за да започнат - това просто правило предотвратява инциденти. Стандартната основа тип пчелна пита пасва на много стилове на осветителни тела и предлага добра съвместимост с различни дъски. Двойните платформи изпълняват отделни задачи една до друга или се обединяват в една голяма област, когато е необходимо. Дизайнът напълно следва правилата за безопасност на CE и UL. Операторите работят с увереност, знаейки, че срезовете остават с точност ±0,05 mm. Тази настройка се вписва добре в взискателни области като автомобилостроенето и медицинското производство.
Система за управление
Индустриален компютър, комбиниран със специална контролна карта, управлява всичко с висока точност и висока стабилност. Цялата производствена информация се записва автоматично и се превръща в отчети с ясни регистрационни файлове, когато е необходимо. Оформлението отговаря напълно на стандартите CE и UL, така че проверките за безопасност никога не са проблем. Интерфейсът остава изчистен и прост — новите потребители научават контролите бързо. Промените в програмата за различни продукти се случват бързо. Коаксиалната CCD камера показва изображения на живо за перфектно подравняване всеки път. CNC контролерите издържат добре на електрически смущения. Стандартното откриване на счупване и приплъзване защитава процеса. С 1,5 kW и 220 V, той се вписва лесно в повечето фабрични настройки на захранването. Проследяването на данни помага на екипите да се подобряват с времето.
Детайлен дисплей
Важните компоненти се открояват ясно. Конвекционните вентилатори поддържат равномерни температури вътре. Сензорите за безопасност на страничните врати добавят допълнителна защита. ESD интерфейсите предпазват чувствителните платки от статично електричество. Автоматичната смяна на инструменти спестява време в натоварените дни. Сензорите за откриване на счупен нож незабавно предупреждават операторите. Самозаключващите се пневматични подпори правят отварянето и затварянето гладко и сигурно. Ключовите части идват от доверени марки: сервосистеми Panasonic от Япония, шпиндели RSK/NSK, HIKVISION CCD от Китай, релси PMI/HIWIN и винтове TBI от Тайван, захранващи устройства Delta, сензори Omron и лагери NSK. Тези избори означават дълъг живот и по-малко ремонти. Опционалното горно изсмукване дава още по-добър контрол на праха, когато е необходимо.
| Спецификация
| Модел | I.C.T-5700M | I.C.T-5700L | I.C.T-5700LL |
| Размер на платката (двойна платформа, специален размер по избор) | 290*350мм | 350*450мм | 450*500 мм |
| Дебелина на печатни платки | 0,3~6,0 мм | ||
| Тегло (с прахосмукачка) | 1000 кг | ||
| Измерение | 1075*1430*1460мм | 1125*1530*1460мм | 1225*1530*1460мм |
| Метод за събиране на прах | Почистване с прахосмукачка | ||
| Обем на въздуха на прахосмукачката | 28~35cm3/мин | ||
| Прахосмукачка Dimension | 640*785*1760мм | ||
| Напрежение на прахоуловителя | 380V,50/60HZ,3kw | ||
| Списък на оборудването на линията SMT
I.C.T направете истинска висококачествена производствена линия за PCBA. Вакуумният товарач дава чиста дъска. Автоматичният принтер поставя правилната паста. Placer set chip true. Много зони reflow запояват твърдо. Добрият AOI намира всички лоши. Линията остане стегната. Добив висок. Ниска цена. Без игра. Направете светлина за здравето на автомобила за упорита работа. Таблото идва готово реален свят. Връщаме се пълни.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| SMT линия | Готова до ключ Ful-auto SMT монтажна линия |
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| Видео за успеха на клиента
Производител на функционални телефони от Алжир дойде в нашия обект, за да провери машината лично. Те донесоха повече от десет различни вида дъски заедно с всички необходими материали. Нашият екип създаде пълна SMT производствена линия точно там. Започна с автоматично отпечатване на спояваща паста, последвано от SPI проверка. RX-8 постави малки компоненти, докато RS-1R се справи с по-големите. Устройството за подаване на табла осигурява гладко екраниране. Пещта за повторно запояване запои всичко, AOI провери качеството и накрая автоматичният сепаратор на печатни платки раздели чисто и прецизно платките. Посетителите наблюдаваха отблизо целия процес. Всяка кройка изглеждаше перфектно без почти никакви дефекти. Те видяха колко стабилна и бърза е цялата линия. Опитът изгради силно доверие — те си тръгнаха готови да върнат това надеждно решение обратно в собствената си фабрика.
| Поддръжка за обслужване и обучение
I.C.T предоставя пълна поддръжка от първия ден. Инженерите пристигат на място, за да инсталират офлайн SMT PCB Router Machine, тестват го щателно и се уверяват, че всичко работи перфектно. Обучителните сесии обхващат основна работа, разширено програмиране и рутинна поддръжка. Програмите са подходящи както за нови оператори, така и за опитни техници. Дистанционната помощ отговаря на въпроси бързо, често още същия ден. Резервните части се доставят бързо, за да се избегнат дълги спирания. С над 25 години в производството на електроника, нашият екип познава добре истинските фабрични предизвикателства. Клиентите в 72 страни получават една и съща професионална грижа. Ние помагаме за оптимизиране на процесите и надграждане, когато производствените нужди се променят. Фокусът остава ясен: поддържайте линиите гладки, без притеснения.
| Препоръки на клиенти
Клиентите често говорят високо за нашите инженери — те обясняват нещата ясно и решават проблемите бързо по време на настройката. Мнозина хвалят PCB Separator Machine за нейната стабилна и точна производителност смяна след смяна. Няколко споменават здравата, сигурна опаковка, която пази оборудването безопасно по време на транспортиране на дълги разстояния. Бързите отговори на въпроси, независимо дали по имейл или по телефона, печелят много признателност. Като цяло фабриките ценят надеждното качество и полезна поддръжка, която им позволява да спазват крайните срокове без допълнителен стрес.
| Сертификати и стандарти
Машините I.C.T притежават сертификати CE, RoHS и ISO9001, заедно с няколко регистрирани патента. Тези одобрения доказват, че рутерната машина SMT PCBA отговаря на строги международни стандарти за безопасност, защита на околната среда и качество на производството. Всяка единица преминава щателно фабрично тестване. Клиентите могат да разчитат на доказано съответствие и постоянна производителност.
| Относно компанията и фабриката I.C.T
Основана през 2012 г., I.C.T работи от съоръжение от 12 000 квадратни метра с 89 специализирани служители, включително 20 квалифицирани инженери. Ние се занимаваме със собствени изследвания, разработки и производство. Растежът е стабилен и силен. Повече от 1600 клиенти в 72 държави се доверяват на нашето оборудване. Фабриката следва стриктни процедури за проверка на всяка стъпка. Пълна система за управление на качеството гарантира високи стандарти от началото до края. Този подход предоставя надеждни решения за SMT, PCBA и нужди от пълна линия по целия свят, подкрепени от реален опит и постоянен ангажимент към клиентите.
