ICT Smt Pcb Рентгенова инспекционна машина ICT- 7900

Споделяне на:

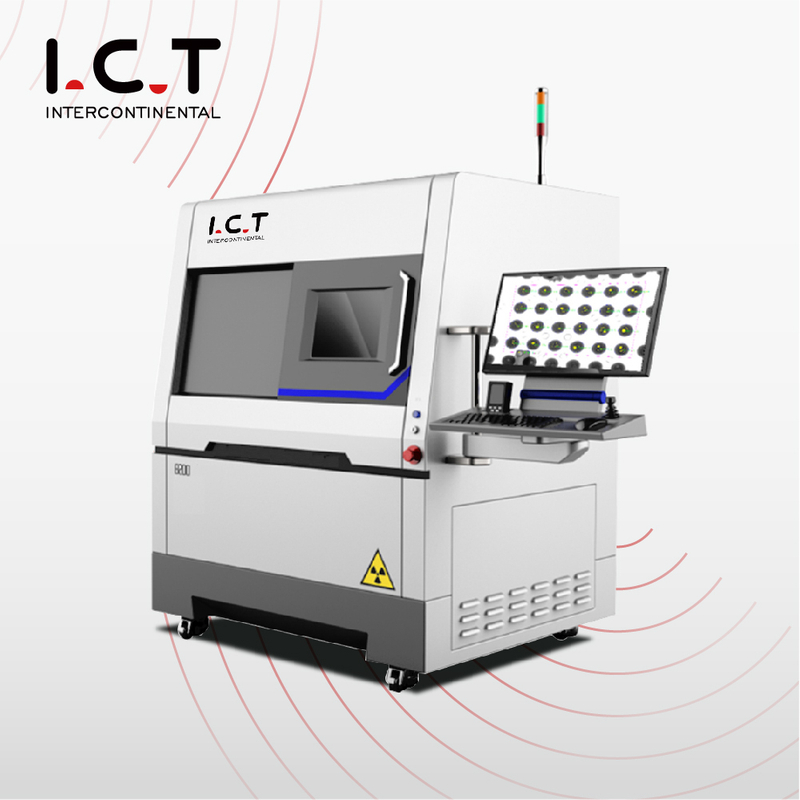

ICT Smt Pcb Рентгенова инспекционна машина ICT- 7900

ICT Smt Pcb Xray Inspection Machine ICT- 7900. Купете го от вашия доверен партньор!ИКТ носи 26 години опит в SMT индустрията. Акценти: Инсталиране и обучение на място, 24/7 обслужване на клиенти.Висококвалифицирани експерти. Точно и икономично.Vision направляван DIY комплект.Лесен за сглобяване.Софтуер с отворен код.

Модел:
ИКТ-7900
Марка:
I.C.T
Код:
X-RAY machine

Наличност:

Количество:



Запитване Добавяне в кошницата

Smt Pcb рентгенова инспекционна машина I.C.T- 7900

Преглед

Aoi инспекционна рентгенова машина

X-Ray I.C.T-7900 Въведение:

I.C.T-7900 е проектиран да предоставя рентгенови изображения с висока разделителна способност предимно за електронната индустрия. Тази универсална система е ефективна за

много приложения в процеса на производство на печатни платки. Това включва BGA, CSP, QFN, Flip Chip, COB и широката гама от SMT компоненти.

I.C.T-7900 е мощен помощен инструмент за разработване на процеси, наблюдение на процеси и усъвършенстване на операцията за преработка.

Характеристики:

1,90kV 5µm затворена рентгенова тръба

2. FPD с висока разделителна способност с 4-осна система за движение, отговаря на основните изисквания за проверка

3. Навигация в прозорците, удобно проследяване на цели

4. CNC програма, подобрява значително ефективността

5. Макс. товарна площ 440mm×400mm, макс. зона за проверка 420mm×380mm, с 360X увеличение

6.Автоматично измерване на BGA празнина/площ плюс генериране на отчет

7.Мултифункционална DXI система за обработка на изображения

Приложение:

SMT, BGA, CSP, Flip Chip, LED детекция, полупроводници, опаковъчни компоненти, индустрия за батерии, електронни компоненти, автомобилни части, фотоволтаици, леене под налягане на алуминий, формоване на пластмаса. Керамика, други специални индустрии.

IC кабел

BGA празнини

Компоненти

Xray Smt Конектори/Кабели

Артикул	Модел	I.C.T-7900
Рентгенова тръба	Макс. Напрежения, вид	90kV, Затворен
	Консумирана мощност	8W
	Размер на фокусното петно	5 μm
	Обхват на движение (нагоре и надолу)	140 мм
	Увеличение	360X
детектор	Тип детектор	FPD
	Резолюция	101 плоча/см
	Камера	2 мегапиксела CCD
	Обхват на движение (нагоре и надолу)	300 мм
Системен компютър	Операционна система	Индустриален компютър, Win 7, процесор i7
Системен компютър	Монитор	22' LCD
Софтуер	Потребителски интерфейс	I.C.T Многофункционална DXI система за обработка на изображения
Работна платформа	Макс. Зона за зареждане	510мм×420мм
	Макс. Зона за проверка	435 мм × 385 мм
	Макс. Тегло на натоварване	10 кг
	Контрол на движението	Джойстики, мишки и клавиатури
Навигация	Камера	HD камера, лазерна точка
Характеристики на оборудването	Захранване	AC 110~220V (±10%) 50Hz, 1.0kW
	Контурни размери	1100(Ш)×1060(Д)×1500(В) мм
	Тегло на системата	1000 кг
