ICT-P3 |Полуавтоматичен SMT печатен печатен принтер с двоен ракел с висока точност

Споделяне на:

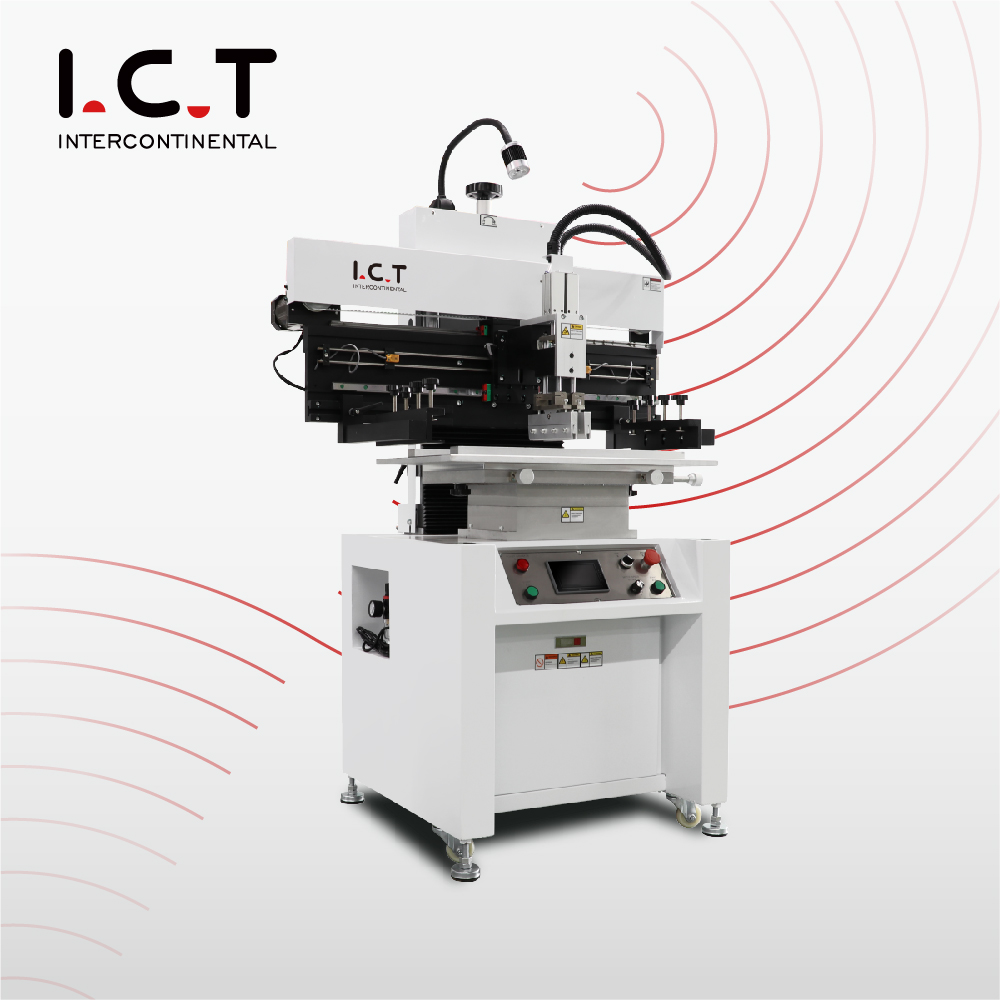

I.C.T-P3 |Полуавтоматичен SMT печатен печатен принтер с двоен ракел с висока точност

Полуавтоматичен SMT печатен печатен принтер с двоен ракел
Полуавтоматичен принтер с паста за запояване на добра цена, SMT шаблонен принтер, SMT печатаща машина за монтажна линия за LED PCB
PCB размер: 300 * 350 mm;Дебелина на печатни платки: 0.2 - 6 мм
Купете го с вашия доверен партньор!I.C.T носи 26 години опит в SMT индустрията.

Модел:
I.C.T-P3
Марка:
I.C.T

Наличност:

Количество:



Запитване Добавяне в кошницата

I.C.T |Полуавтоматичен SMT печатен печатен принтер с двоен ракел с висока точност

Преглед

Представяне:

1. Използвайки линейни направляващи, съответстващи на скоростта на задвижване на двигателя, осигурете стабилност и прецизност на печата.

2. Натискът на острието и скоростта на печат са регулируеми, прецизен манометър, дисплей на регулатора на скоростта.

3. Системата с окачени ножове прави печата по-равномерно.

4. Модулна универсална пейка, произволно разположение на напръстника, лесно преобразуване.

5. С устройство за подравняване на печатна платка и рамка.

6. Работете както с едностранни, така и с двустранни печатни платки.

7. Стоманените рамена могат да се регулират за различни размери от 370 * 470 mm до 1500 * 350 mm.

8. Автоматичен печат, стабилно и ефективно качество на печат.

Характеристика:

Платформена система

Щифтът и опорният блок трябва да са подходящи за различни едностранни и двустранна печатна платка, а щифтът с различни размери трябва да е подходящ за различни отвори на печатни платки.операция проста, позиционирането е точен, а фиксираната позиция е гъвкава и регулируема.

Задвижваща система

Импортиран стъпков двигател, тайванската прецизна направляваща релса гарантира стабилност, системата за чистачки може да се повдигне ръчно, удобно за добавете спояваща паста и операция за почистване, гъвкав сензор за ограничаване корекция за намаляване на транспортното пътуване.

Система за печат

Структура на чистачката с директна връзка

независимо контролирани от два високопрецизни цилиндъра, за да се гарантира точно и стабилно налягане. Двойните плъзгащи се релси за позициониране гарантират точността и стабилността на чистачката.

SMT Stencil принтер - Система за управление

Контролна система

Работа със сензорен екран, приятелски английски MMI интерфейс, обучение и навигационна функция.Режим на работа: ръчен, полуавтоматичен и напълно автоматичен. Основните контролни части приемат внесени висококачествени марки, за да се гарантира стабилността и работоспособността на принтера.

Спецификация

Модел	P3	P6	P12	P15
точност	+/- 0,05 мм	+/- 0,05 мм	+/- 0,05 мм	+/- 0,05 мм
Размер на PCB	300 х 350 мм	600 х 350 мм	1200 х 350 мм	1500 х 350 мм
Размер на платформата	320 х 400 мм	700 х 400 мм	1350 х 400 мм	1650 х 400 мм
Размер на шаблона (mm)	370470-550650	370470-550650	370470-1500650	370470-1750650
Дебелина на печатни платки	0,2 - 6 мм	0,2 - 6 мм	0,2 - 6 мм	0,2 - 6 мм
шаблон Позициониране	Наръчник	Наръчник	Наръчник	Наръчник
Време на цикъла	< 10 сек.	< 10 сек.	< 12 сек.	< 12 сек.
Консумация на енергия	200 W	200 W	220 W	220 W
Захранване	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ
Въздушно налягане	4,5-6 кг/см	4,5-6 кг/см	4,5-6 кг/см	4,5-6 кг/см
Скорост на чистачката	0-200 мм/сек	0-1200 мм/сек	0-200 мм/сек	0-200 мм/сек
Измерение	850x750x1650 мм	1050x750x1650 мм	1660x750x1650 мм	2100х750х1650 мм
Тегло	280 кг	300 кг	356 кг	430 кг
Дължина на чистачката	250 мм	250 мм	250 мм	250 мм
Височина на платформата	950 мм	950 мм	950 мм	950 мм
Опция: Специален размер може да бъде персонализиран

* I.C.T продължава да работи върху качеството и производителността, спецификациите и външният вид може да бъдат актуализирани без специално предупреждение.

ЧЗВ:

Q: Какво е SMT шаблонен принтер?

A: Шаблонен принтер с технология за повърхностен монтаж (SMT) е специализирана машина, използвана в производството на електроника.Той е предназначен за прецизно нанасяне на спояваща паста върху печатни платки (PCB) чрез шаблон.Това прецизно отлагане на спояваща паста е от решаващо значение за точното поставяне на компонентите за повърхностен монтаж по време на процеса на сглобяване на SMT, осигурявайки надеждни електрически връзки и оптимална работа на електронните устройства.

В: Какво прави машината за шаблони?

A: Машина за шаблони се използва при монтажа на SMT (технология за повърхностен монтаж) за прецизно нанасяне на спояваща паста или лепило върху печатни платки, като се гарантира точното поставяне на компонентите по време на производството на електроника.

Q: Какви са недостатъците на шаблонния печат?

A: Недостатъците на шаблонния печат при SMT включват необходимостта от периодична смяна на шаблона, потенциално размазване на паста за запояване и предизвикателства с компоненти с фина стъпка поради ограничена точност.

Q: Какъв тип машина прави шаблони?

A: Шаблоните, използвани в SMT, обикновено се произвеждат чрез процеси на лазерно рязане или химическо ецване, често извършвани от специализирани производители на шаблони.
