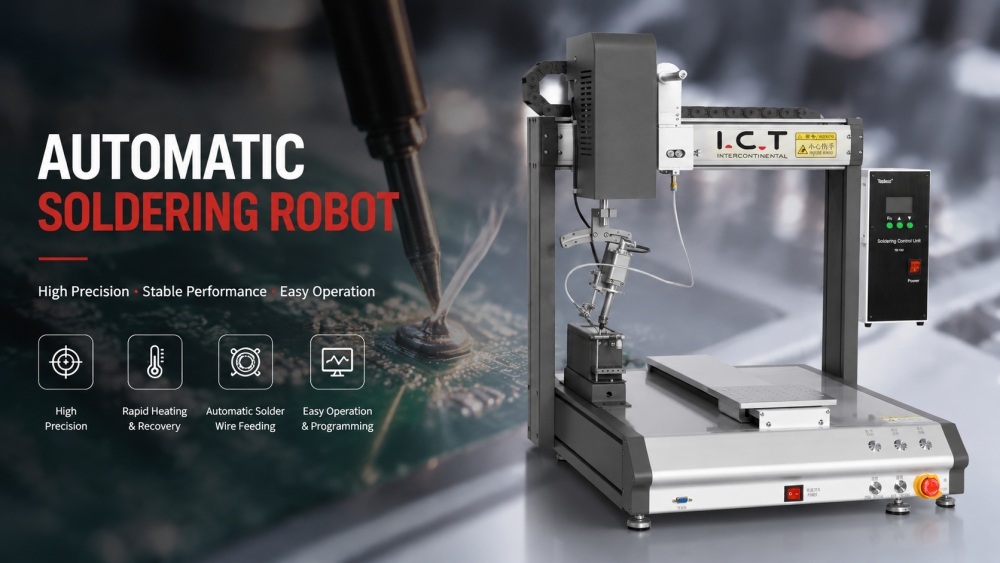

| Общ преглед на машина за автоматичен робот за запояване на печатни платки
Автоматичният робот за запояване на печатни платки осигурява ефективно и прецизно запояване на печатни платки и малки електронни модули. С интегрирано многоосно движение, автоматично подаване на тел и бързо индукционно нагряване, той осигурява еднакви, повтарящи се спойки. Операторите могат да програмират пътищата на запояване, да регулират подаването на тел и да наблюдават съединенията с помощта на опционална система за визуализация. Подходяща за настолни настройки или интегриране в пълни SMT линии, системата подобрява производителността, намалява труда и поддържа постоянно висококачествено производство за печатни платки и електронни комплекти.
| Характеристика на автоматичен робот за запояване

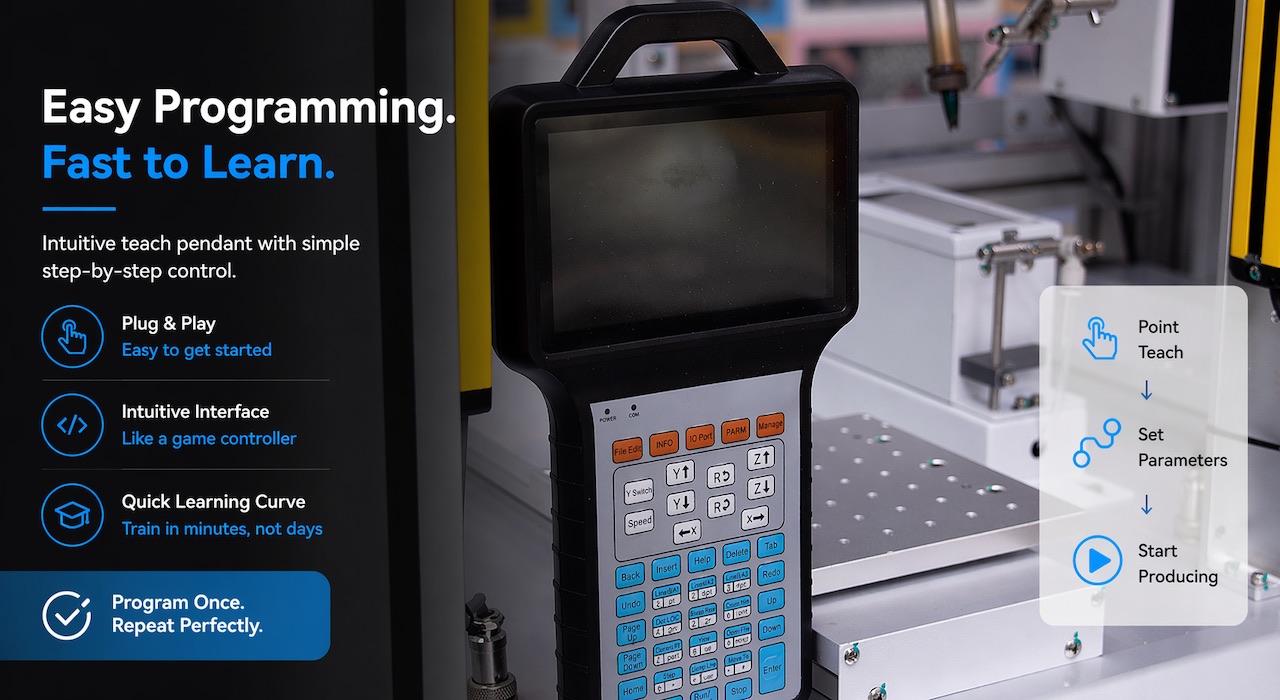

Лесно програмиране
До 200 точки за запояване на PCB могат да бъдат програмирани за по-малко от 5 минути. Пътищата, времето на задържане и скоростите на подаване на спойка са регулируеми. Десет различни програми за платки могат да бъдат съхранени за бързо превключване между типове печатни платки без престой.

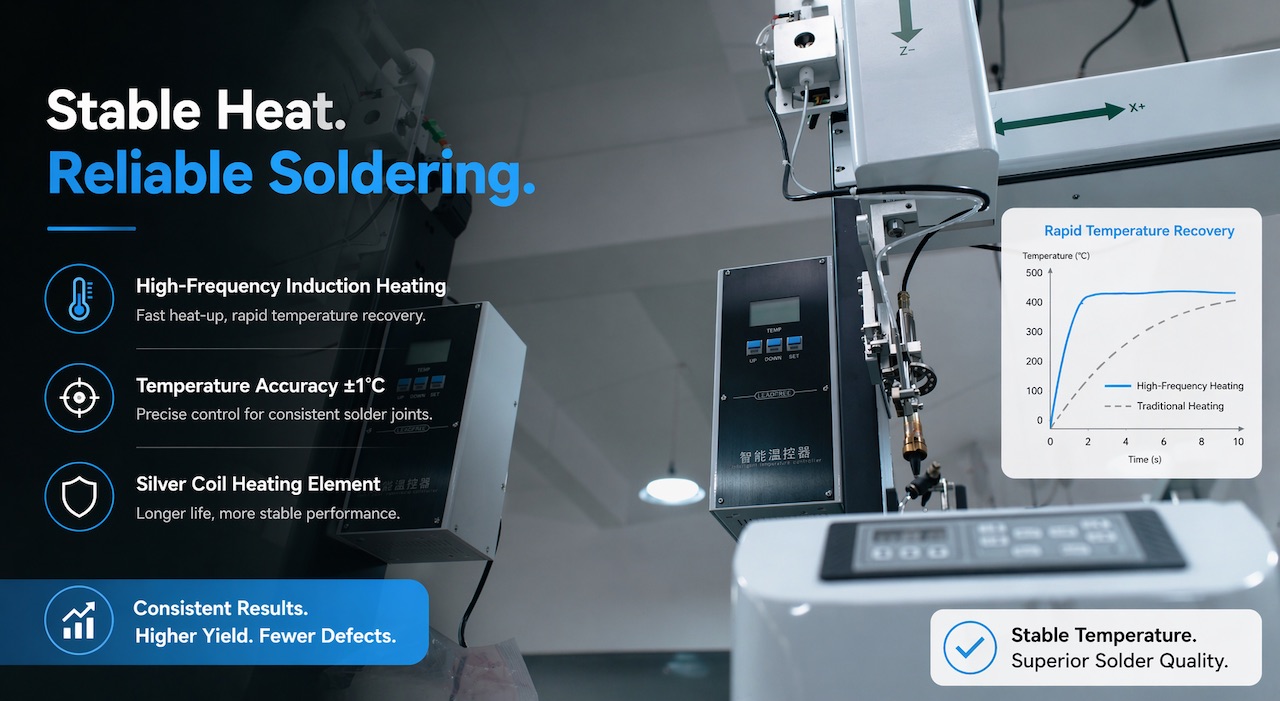

Стабилна топлина Надеждно запояване
Високочестотното индукционно нагряване достига 500°C за 3 секунди и поддържа ±1°C стабилност. Елементите със сребърна намотка издържат над 2000 часа, поддържайки 100+ спойки на цикъл. Постоянно качество на запояване се постига при печатни платки с висока плътност.

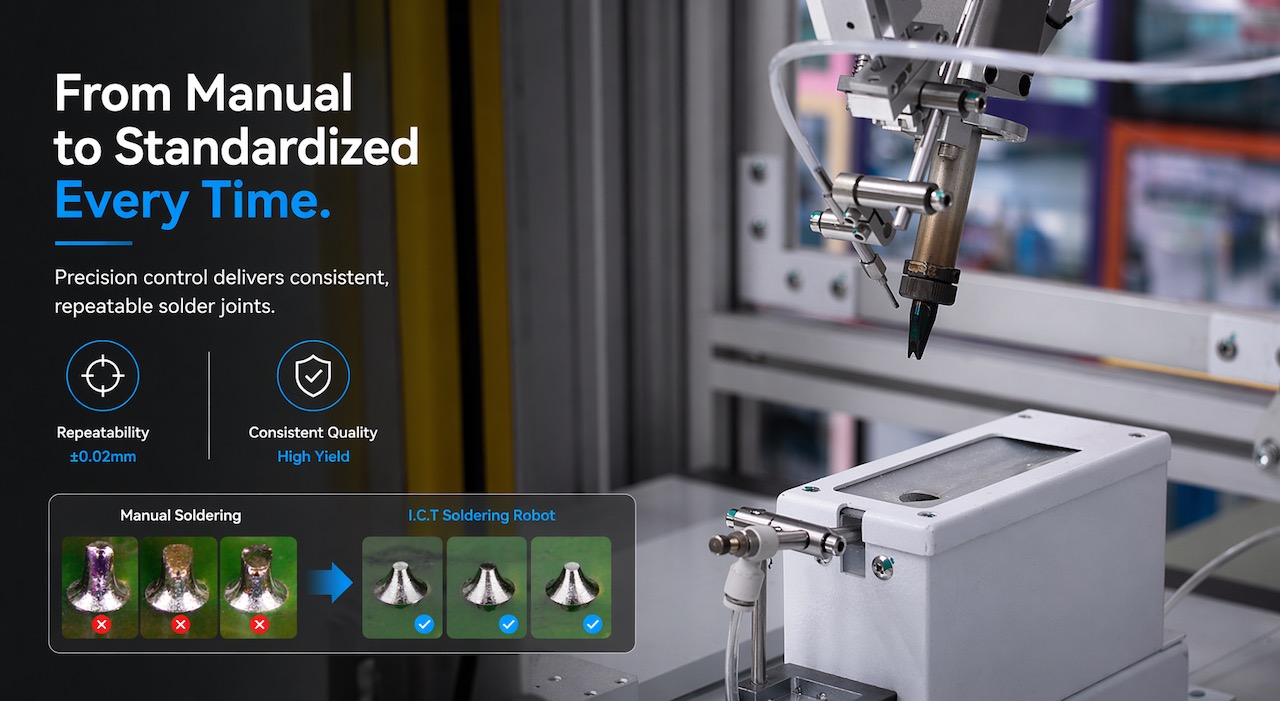

От ръчно до стандартизирано
Обучението по програмиране превръща ръчното запояване в повтарящи се автоматизирани последователности. Координатите се съхраняват цифрово с точност ±0,1 mm, което намалява човешката грешка с над 90%. Консистенцията от партида към партида се поддържа за всички монтажни платки.

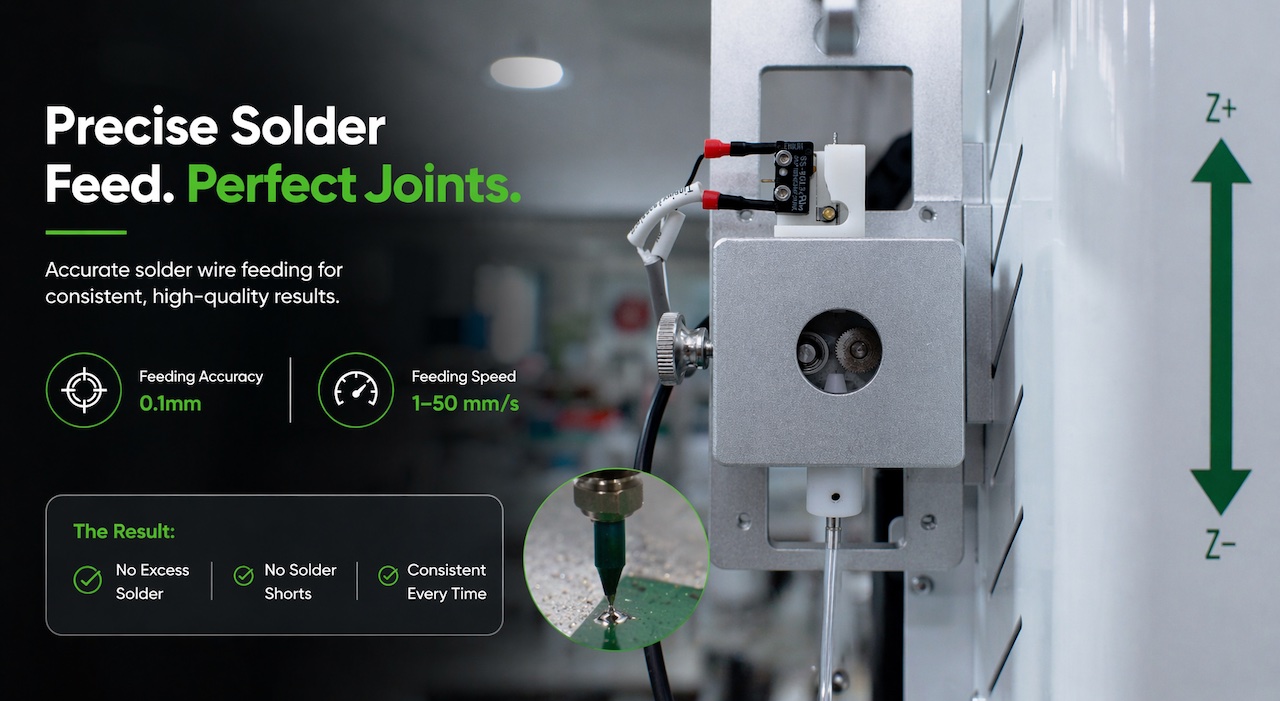

Прецизно подаване на спойка Перфектни съединения
Тел за запояване (0,6–1,2 mm) се подава при 1–50 mm/s с точност ±0,02 mm. Остатъците от флюс и спукването на калай са сведени до минимум. Всяко съединение преминава инспекция, като се гарантира висока производителност и надеждност на модулите на печатни платки.

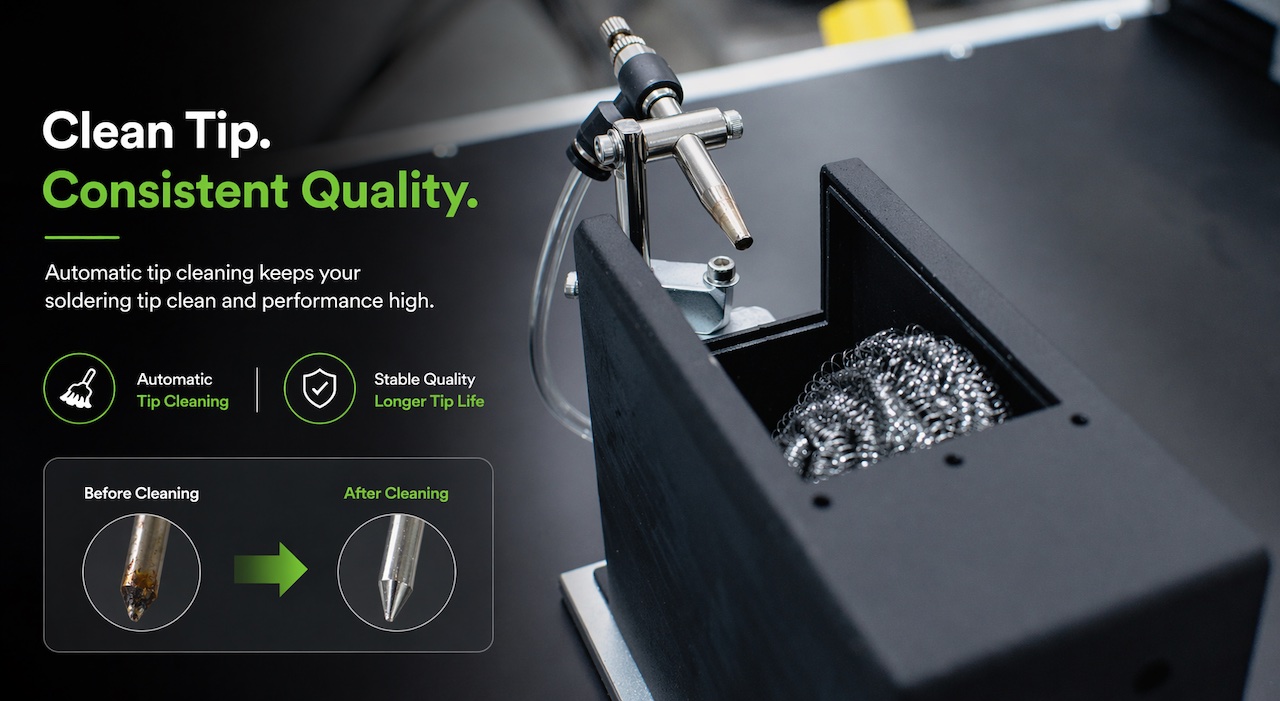

Чист накрайник Постоянно качество
Автоматичното почистване на върха се извършва на всеки 5 минути или след 50 фуги. Въздухът и стоманената тел премахват окислението и остатъците, удължавайки живота на накрайника с 50% и поддържайки равномерно качество на запояване по време на производство в голям обем.
| Спецификация на автоматичен робот за запояване
| Спецификация | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Номер на платформата | 1 | 1 | 2 | 2 |
| Главен номер | 1 | 2 | 1 | 2 |
| Отоплителна мощност | 150w | 300w | 150w | 300w |
| Макс. Размер на PCB | 300×300 мм | 500×300 мм | 250 × 250 mm за всяка платформа | 250 × 250 mm за всяка платформа |
| Максимална скорост на движение | X,Y ос: 600-800mm/s, Z ос: 400 mm/s, R ос: 300°/s | X,Y ос: 600-800mm/s, Z ос: 400 mm/s, R ос: 300°/s | X,Y ос: 600-800mm/s, Z ос: 400 mm/s, R ос: 300°/s | X,Y ос: 600-800mm/s, Z ос: 400 mm/s, R ос: 300°/s |
| Почистване на накрайника за запояване | Стоманена тел и въздушно налягане (По избор: Почистване с въртяща се четка) | Стоманена тел и въздушно налягане (По избор: Почистване с въртяща се четка) | Стоманена тел и въздушно налягане (По избор: Почистване с въртяща се четка) | Стоманена тел и въздушно налягане (По избор: Почистване с въртяща се четка) |
| Тел за запояване | 0,6 ~ 1,2 mm тел за запояване | 0,6 ~ 1,2 mm тел за запояване | 0,6 ~ 1,2 mm тел за запояване | 0,6 ~ 1,2 mm тел за запояване |
| Скорост на подаване на припой | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Повтаряща се точност | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Температурен диапазон | Стайна температура–500°C | Стайна температура–500°C | Стайна температура–500°C | Стайна температура–500°C |
| Точност на температурата | ±1°C | ±1°C | ±1°C | ±1°C |
| Режим на шофиране | Стъпков двигател | Стъпков двигател | Стъпков двигател | Стъпков двигател |
| Режим на управление | Висулка Teach | Висулка Teach | Висулка Teach | Висулка Teach |
| Въздушно налягане | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² |
| Захранване | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Измерение | 750×650×880 мм | 780×660×770 мм | 930×650×880 мм | 1280×750×950 мм |
| Тегло | Приблизително 60 кг | Приблизително 70 кг | Приблизително 80 кг | Приблизително 85 кг |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
