I.C.T-4034
I.C.T
| Количество: | |
|---|---|
| Преглед на напълно автоматичен принтер за шаблони
Усъвършенствана автоматична печатна машина за PCB за превъзходство на SMT
Напълно автоматичният шаблонен принтер от I.C.T революционизира SMT производството с несравнима прецизност и скорост. Проектирана за потребителската електроника, автомобилостроенето и LED индустриите, тази автоматична печатна машина за печатни платки нанася прецизно спояваща паста върху печатни платки до 900x600 mm. Той разполага със 7-секунден цикъл на печат, точност на повторение ±0,01 mm и автоматични функции като почистване на шаблона и подаване на паста. Създаден с водещи марки като Panasonic и Rexroth, той се интегрира безпроблемно в интелигентни фабрики чрез Industry 4.0 и MES за наблюдение в реално време. Намалете ръчните грешки, намалете разходите и постигнете високи добиви - идеално за пълни SMT линии. Със стандартите SMEMA е лесно да се свържете с друго оборудване за плавен работен процес. I.C.T гарантира надеждна производителност чрез стриктно тестване и глобално обслужване, което ви помага да мащабирате от стартиране до извеждане в голям обем.
| Функция
Системата за печат използва дъгообразно окачване с двойни високопрецизни стъпкови двигатели за стабилно управление на чистачката. Това осигурява равномерен натиск от 0-15 кг и скорости от 10-200 мм/сек, образувайки перфектни отлагания на спояваща паста. Точността при повторно позициониране достига ±0,01 mm, докато точността на печат е ±0,025 mm, като обработва компоненти с фина стъпка без дефекти. Регулируемият ъгъл на чистачката (45°/55°/60°) се адаптира към различни видове паста, включително лепило. Обратната връзка в реално време автоматично балансира налягането, предотвратявайки петна или мостове. Тази настройка минимизира отпадъците и поддържа високоскоростни линии, което я прави основен актив за задачите на автоматичната печатна машина с печатни платки в среда с високи изисквания.
Уникалната лентова конвейерна система премества печатни платки със скорост до 1500 mm/s, с прецизни позиции на спиране, за да се избегнат задръствания. Страничните скоби и вакуумните дюзи закрепват дъските здраво, осигурявайки плосък контакт със шаблона за чисти отпечатъци. Транспортната височина е 900±20 mm, съвместима с потоци отляво надясно или двупосочни. Магнитните щифтове и регулируемите опорни блокове се справят с изкривени печатни платки под 1%, докато програмируемата платформа за повдигане повдига дъските до оптимална височина. Този напълно автоматичен дизайн на принтерна машина за запояване намалява времето за настройка до под 5 минути, повишавайки производителността. Създаден е за надеждност, с части с ниска поддръжка като NSK лагери, идеални за 24/7 операции в SMT настройки на машина за шаблонен принтер.
Визуалната система използва еднородни пръстеновидни светлини и коаксиални източници за ясно откриване на маркирани точки върху калайдисани, позлатени или FPC платки. Регулируемото осветление в пълен диапазон идентифицира маркировките точно, позволявайки автоматично калибриране за ±10 mm X/Y и ±2° θ корекции. В комбинация с триосна платформа, задвижвана от двигатели с директно свързване, тя постига бързо и прецизно подравняване. Модулът за почистване предлага сухи, мокри, вакуумни или ръчни опции, със софтуерно контролирано използване на алкохол и хартия за пестене на материали. Специален изпускателен двигател осигурява силно вакуумно издърпване. Тази комбинация в напълно автоматичния шаблонен принтер поддържа операциите чисти и ефективни, като поддържа дълги тиражи без прекъсвания.
| Спецификация
| Модел | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер на рамката (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Размер на печатни платки (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортна посока | Ляво-дясно; Право-ляво; Лява ляв; Право-дясно | ||
| Система за поддръжка | Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок | ||
| Система за затягане | Странично затягане (вакуумна дюза, автоматизирано прибиращо се Z налягане е опция) | ||
| Принтерна глава | Две независими моторизирани печатащи глави | ||
| Тип чистачка | Неръждаема стомана (стандарт), пластмаса | ||
| Система за почистване | Сухо, мокро, вакуум | ||
| Проверка | 2D инспекция (стандартна) | ||
| Захранване | AC:220±10%,50/60HZ,3Kw | ||
| Метод на контрол | PC контрол | ||
| Размер (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модел | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер на рамката (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Размер на печатни платки (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Размер (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.

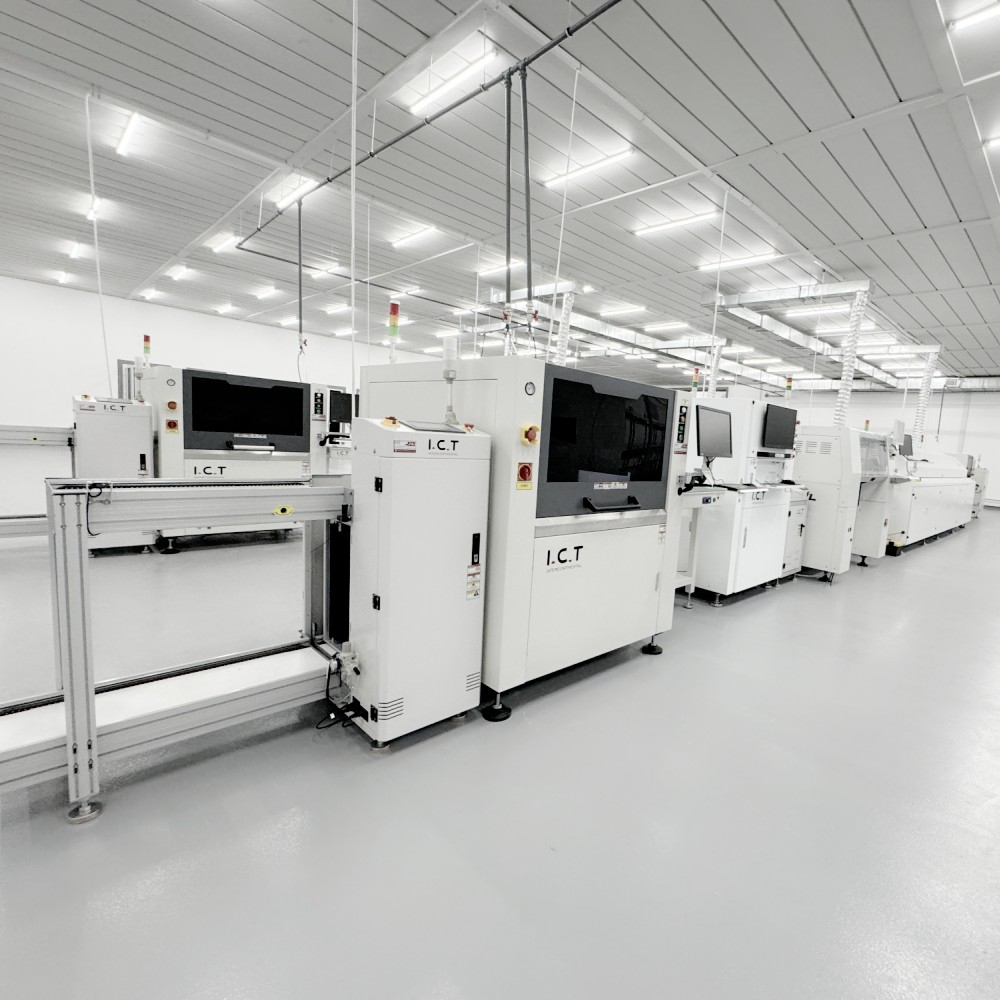

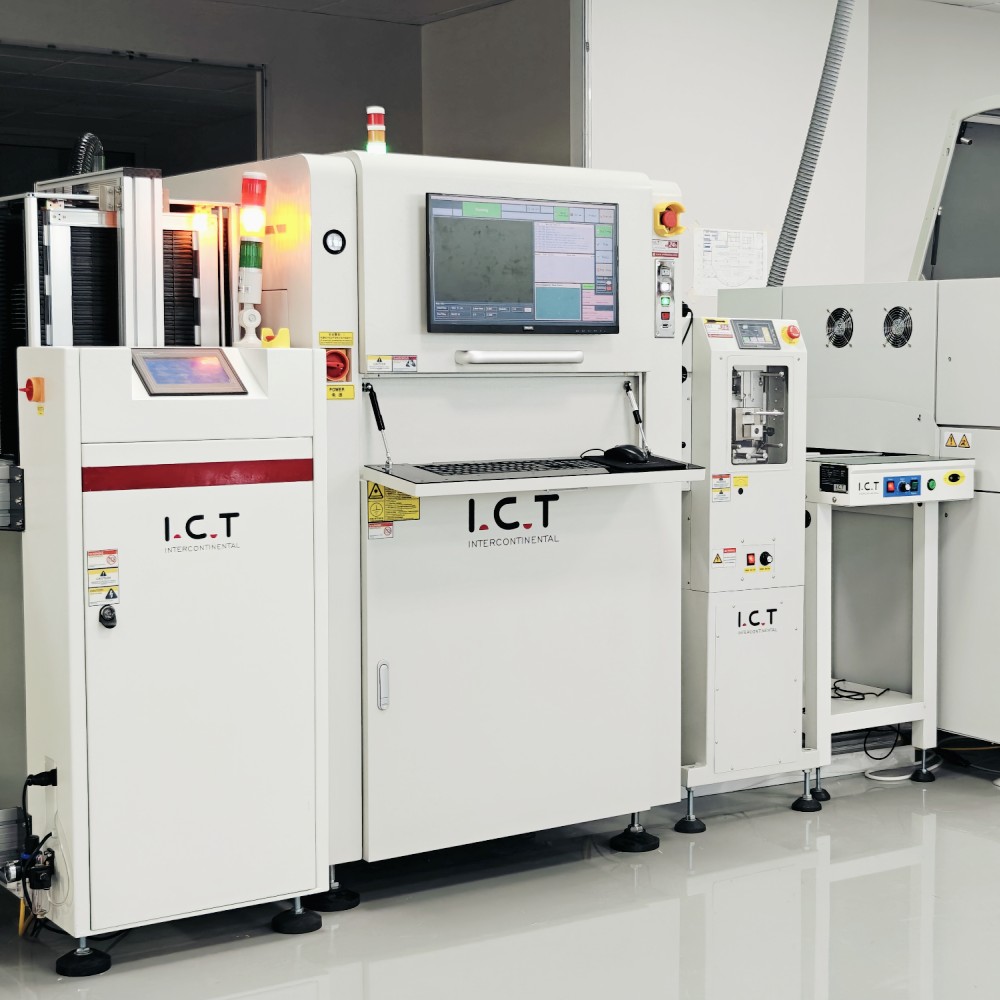

| Списък на оборудването на линията SMT
Нашата висококачествена производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /монтиране на етикети/мастиленоструен принтер |
| Видео за успеха на клиента
В скорошен проект инженерите на I.C.T пътуваха до северноамерикански производител на устройства за красота, за да инсталират две пълни SMT производствени линии. Инсталацията включва машини за лазерно маркиране, машини за SMT печат със SPI, устройства за поставяне на чипове Panasonic, фурни за преформатиране на Heller, инструменти за инспекция на AOI, конвейери за печатни платки, почистващи средства за PCBA и автоматизирани нагреватели за съхранение на спояваща паста. Нашият екип се справи с всяка стъпка - от настройването на оборудването до софтуерната интеграция - осигурявайки безпроблемна работа в кратки срокове. Чрез практическо обучение и отстраняване на неизправности в реално време оптимизирахме линиите за 99% непрекъсната работа и отговаряхме на строги стандарти за качество. Клиентът премина производствено приемане по график, стартирайки голям обем продукция за световните пазари. Това сътрудничество подчертава експертния опит на I.C.T в внедряването в чужбина, превръщайки сложните инсталации в надеждни, ефективни системи, които стимулират растежа на бизнеса.
| Поддръжка за обслужване и обучение
I.C.T предоставя услуги от край до край, за да увеличи максимално вашата инвестиция в автоматична печатна машина за PCB. От първоначалната консултация и персонализираното планиране на линията до инсталирането на място, нашият глобален екип гарантира бърза настройка и минимално прекъсване. Ние предлагаме персонализирани програми за обучение – както дистанционно, така и лично – за оператори и персонал по поддръжката, обхващащи ежедневна употреба, отстраняване на неизправности и интегриране на Industry 4.0. Текущата поддръжка включва 24/7 дистанционна диагностика, складиране на резервни части и годишни одити за оптимизиране на производителността. С осем клона по целия свят ние локализираме решения за бързо време за реакция. Независимо дали надстройвате съществуващи линии или изграждате нови фабрики, подходът на едно гише на I.C.T намалява рисковете, съкращава разходите и дава възможност на вашия екип за постоянна ефективност.
| Отзиви на клиенти
Нашите клиенти възхищават отдадеността на I.C.T. 'Инженерите бяха професионалисти—поправиха проблема с SMT принтера ни за една нощ и обучиха екипа ни практически', споделя европейска автомобилна фирма. Производителите на козметични устройства в Северна Америка хвалят надеждността на оборудването: 'Нулев престой след инсталирането; напълно автоматичният принтер за шаблони преобрази нашите резултати.' Опаковката също получава похвали: 'Кайгите пристигнаха перфектни, без щети през океаните' Бързите отговори блестят: 'Имейлите отговарят за часове, частите се изпращат същия ден - истински партньори.' Тези истории отразяват нашия ангажимент към превъзходство, изграждане на доверие успех по успех.
| Сертификати и стандарти
I.C.T поддържа най-високите стандарти с маркировка CE за безопасност, съответствие с RoHS за екологични материали и ISO9001 за стабилно управление на качеството. Нашето портфолио включва множество патенти за управление на печата, системи за почистване и транспортни технологии, осигурявайки иновативно предимство. Тези сертификати валидират нашите процеси, от проектирането до доставката, гарантирайки надеждна производителност на автоматичната печатна машина за печатни платки по целия свят.
| За компанията I.C.T и нашата SMT фабрика
Основана през 2012 г., I.C.T се разрасна бързо в глобална платформа за кръстосани стойности с 89 служители, включително 20 инженери, в съоръжения от 12 000 m² и осем клона. Ние обслужваме над 1600 клиенти в 72 страни, предоставяйки пълни SMT фабрични решения от R&D до сглобяване. Нашата фабрика в Дунгуан се отличава с вътрешен дизайн, производство и стриктно тестване – като 48-часово изгаряне и прецизни калибрации – съгласно системи за качество ISO9001. С $30 милиона регистриран капитал, ние се разширихме чрез почтеност, простота и иновации, локализирайки подкрепата за глобализацията. Присъединете се към хиляди, които са надстроили от нула до високопроизводителни линии с нашата надеждна, рентабилна технология.
