I.C.T-6561
I.C.T
| Количество: | |
|---|---|

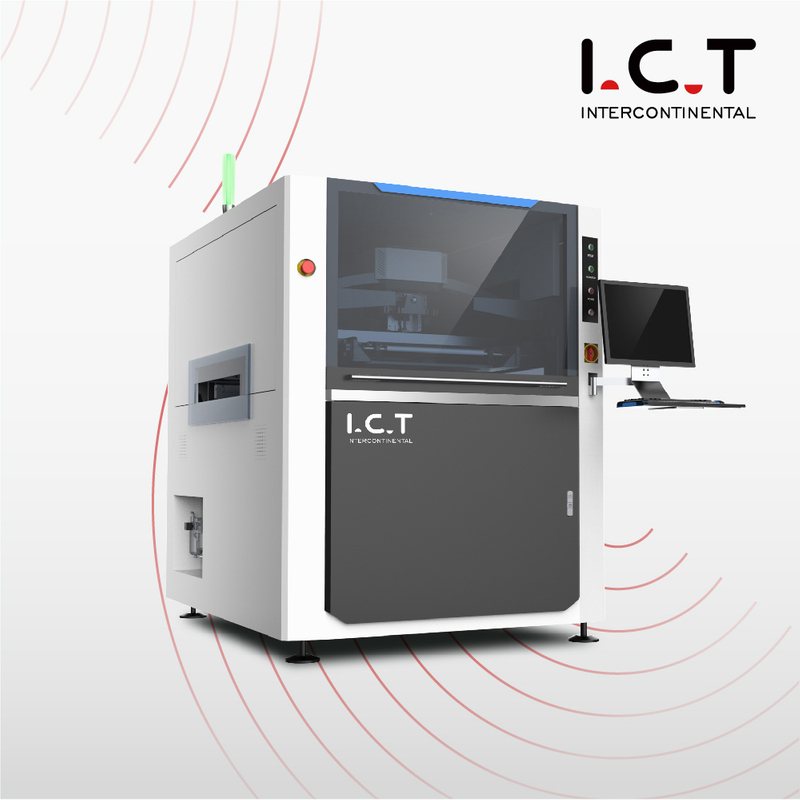

| Високопрецизна автоматична SMT печатна машина за спояваща паста
Печатащата машина за спояваща паста I.C.T-6561 SMT е напълно автоматичен принтер за спояваща паста, създаден за високоскоростни печатни платки с голям обем. С ±0,01 mm повторно позициониране и 0,025 mm точност на печат, той се справя с размери на печатни платки до 650 × 610 mm и поддържа фина стъпка до 0,4 mm. Двойните независими печатащи глави, програмируемото разделяне, автоматичното почистване на шаблона и обратната връзка за натиск в реално време създават перфектна спояваща паста, оформяща всеки цикъл. Опционалното автоматично добавяне на паста за запояване, SPI затворената верига и MES връзката го правят надежден за бъдещето. Широко използван в LED осветление, автомобилна електроника и потребителски устройства, машината за шаблонен принтер I.C.T-6561 намалява времето за смяна до под 5 минути, като същевременно поддържа проста и стабилна работа.
| Функция
Ядрото на I.C.T-6561 SMT машина за печат с паста за запояване се крие в нейната патентована окачена печатаща глава с дъговиден мост. Два независими високопрецизни стъпкови двигателя управляват поотделно лява/дясна чистачка с онлайн обратна връзка за налягането в реално време. Автоматичното балансиране на налягането осигурява равномерно разточване на паста за запояване дори върху големи платки 650 × 610 mm. Четири програмируеми режима на разделяне (скорост/разстояние/стъпка/налягане) предотвратяват размазването на пастата и предпазват тънките печатни платки. Опцията за чистачка OPC намалява застоялата паста с 50%, запазвайки всеки отпечатък перфектен.
Уникален еднолентов транспортьор със серво управление спира PCB в рамките на ±0,01 mm. Ляво-дясно-дясно-ляво четири посоки безплатно превключване. Странично затягане + вакуумни дюзи + опционална вакуумна платформа задържат деформацията на печатната платка под 1%. Моторът с директно задвижване с триосно свързване регулира X/Y/θ за секунди. Магнитните щифтове и автоматично прибиращото се Z-налягане правят автоматичния принтер с паста за запояване I.C.T-6561 съвместим с платки от 50 × 50 мм до 650 × 610 мм без никакво засядане или падане.
Сухо/мокро/вакуумно трирежимно почистване плюс независим CCD модул. Равномерният спрей отгоре надолу спестява 30% алкохол и хартия. Инспекцията на дупки чрез шаблон използва компенсация на светлината, за да открие незабавно блокирани дупки и да ги почисти автоматично. Специален изпускателен мотор създава силен вакуум, премахвайки остатъците за 3 секунди. В комбинация с SPI затворен контур, SMT принтерът се самопочиства след 3 лоши платки, постигайки 99,99% добив при първо преминаване.
| Спецификация
| Модел | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер на рамката (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Размер на печатни платки (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортна посока | Ляво-дясно; Право-ляво; Лява ляв; Право-дясно | ||
| Система за поддръжка | Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок | ||
| Система за затягане | Странично затягане (вакуумна дюза, автоматизирано прибиращо се Z налягане е опция) | ||
| Принтерна глава | Две независими моторизирани печатащи глави | ||
| Тип чистачка | Неръждаема стомана (стандарт), пластмаса | ||
| Система за почистване | Сухо, мокро, вакуум | ||
| Проверка | 2D инспекция (стандартна) | ||
| Захранване | AC:220±10%,50/60HZ,3Kw | ||
| Метод на контрол | PC контрол | ||
| Размер (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модел | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер на рамката (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Размер на печатни платки (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Размер (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването на линията SMT
I.C.T Висококачествената производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
Проверява целостта на вътрешната спойка и открива скрити дефекти. | |
| SMT почистваща машина | Използва се за почистване на печатни платки, шаблони, приспособления, дюзи и др. |
| PCB машина за рязане | Нарежете PCBA в крайния продукт |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /монтиране на етикети/мастиленоструен принтер |
| Казус за успех на клиента
В Таджикистан фабрика за LED осветление закупи две пълни линии за SMT, една DIP линия, една линия за конформно покритие, една линия за дозиране и една линия за сглобяване на LED крушки от I.C.T. Нашите инженери отлетяха там веднага след пристигането на контейнерите. Видеото показва: безопасно разтоварване с професионални дървени щайги, бърз монтаж на I.C.T-6561 SMT машина за печат на спояваща паста и цели линии, три дни практическо обучение, докато операторите стартират независимо 800 крушки/час, финални ярки LED продукти, осветяващи шоурума, и мениджърът на фабриката, който хвали 'I.C.T услугата е по-бърза от местния екип, машината никога не спира!'
| Глобално обслужване и поддръжка за обучение
От първия ден I.C.T предоставя безплатно онлайн + обучение на място. Инженерите говорят английски/руски/испански и носят резервни части. 24-часов отговор в WeChat/WhatsApp, 48-часов достъп от врата до врата в Азия/Европа, едноседмичен презокеански полет навсякъде. Доживотно безплатно надграждане на софтуера, 2-годишна гаранция за ключови части и дистанционна диагностика поддържат вашата SMT машина за печат с паста за запояване да работи при 99% непрекъсната работа.
| Отзиви на клиенти
'Инженерите пристигнаха на следващия ден и завършиха обучението за 3 дни—супер бързо!'
'I.C.T-6561 работи 12 часа без ръчно добавяне на паста—истински автоматичен принтер с паста за запояване!'
'Дървен сандък + опаковка от желязна рамка, нулеви щети след 40 дни морски транспорт.'
'Проблем в 2 часа през нощта, видео с WeChat решено за 10 минути—най-доброто следпродажбено обслужване досега'
| Сертификати и стандарти
I.C.T притежава CE, RoHS, ISO9001:2015 и повече от 30 патента за изобретения, обхващащи система за почистване на дъгата, патент за избягване на сблъсък, контрол на точността на печат и транспортна система. Всеки SMT Stencil принтер преминава 72-часов тест за стареене при пълно натоварване преди изпращане.
| За компанията I.C.T и нашата фабрика
Професионален SMT партньор за фабрични решения
I.C.T притежава 12 000 m² модерен парк в Dongguan с независими R&D, цехове за ламарина, боядисване и сглобяване. 89 служители, включително 20 инженери, нарастват с 40% годишно. Вече обслужвахме 1600+ клиенти в 72 държави. Стриктна входяща инспекция + 100% AOI + цялостна система за управление на качеството гарантира, че всяка машина за шаблонен принтер напуска фабриката перфектна. Изберете I.C.T, изберете надежден дългосрочен партньор.
