AM100
I.C.T
| Количество: | |
|---|---|

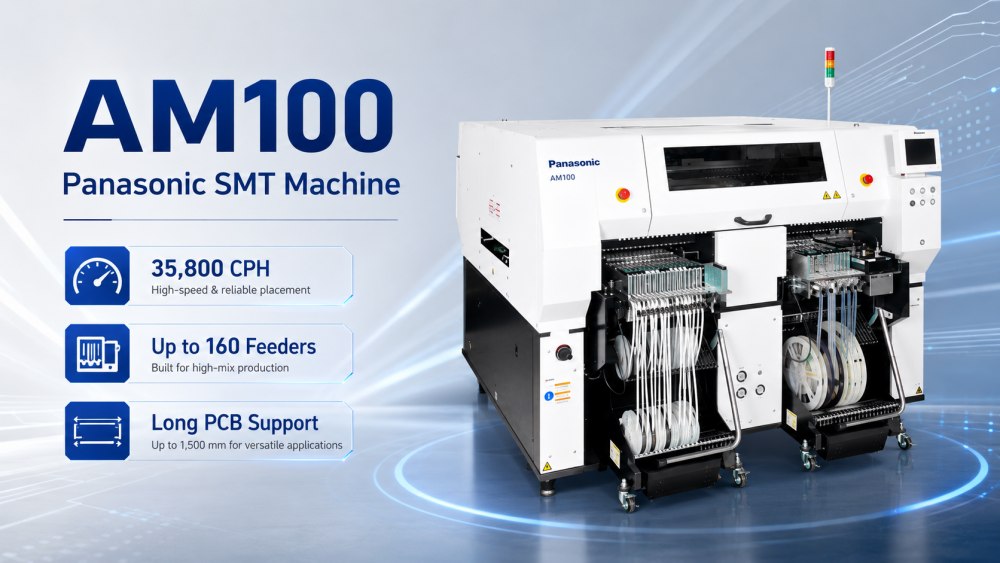

Автоматичната машина за избор и поставяне на печатни платки AM100 е модулен SMT монтажник, предназначен за фабрики, които се нуждаят от практична производителност и гъвкаво производство. Подходящ е за сглобяване на печатни платки в LED осветление, силова електроника, индустриален контрол, комуникационни продукти, потребителска електроника и дълги приложения на печатни платки. Машината използва глава с 14 дюзи, за да балансира скоростта на поставяне и гъвкавостта на компонентите. Максималната му скорост може да достигне 35 800 CPH, с точност на поставяне от ±40 μm на чип. AM100 поддържа стандартни размери на печатни платки до L515 × W460 mm и дълги размери на печатни платки до L1500 × W460 mm. За клиенти, които търсят евтина машина за избор и поставяне на Panasonic с полезен производствен капацитет, AM100 е силна опция.
Едномашинно решение за посрещане на различни изисквания на различни места за монтаж
Оборудван с глава с 14 дюзи, която балансира между производителност и гъвкавост
Подкрепа за производство в различни индустрии чрез секции за доставка на компоненти с голям капацитет и големи и дълги печатни платки
Широка гама от машинни конфигурации и опции
| Спецификация
| Спецификация Елемент | AM100 |
|---|---|
| Размери на PCB (mm) | Стандартна спецификация: L 50 mm × W 50 mm до L 515 mm × W 460 mm Спецификация на дълга печатна платка: L 50 mm × W 50 mm до L 1500 mm × W 460 mm |
| Максимална скорост на главата за поставяне | 35 800 CPH0,1006 s / чип |
| Точност на поставяне на главата за поставяне (Cpk ≥ 1) | ±40 μm / чип |
| Размери на компонента | 0402 чип ~ L 120 × W 90 × T 28 или L 150 × W 25 × T 28 |
| Максимален брой доставки на компоненти | 160 |
| Изчисляване на ширината на лентата | 4 мм, 8 мм |
| Списък на оборудването на линията SMT
SMT машина AM100 Panasonic трябва да се използва с правилното оборудване за SMT линия. I.C.T може да осигури SMT зареждащо устройство, автоматичен шаблонен принтер, SPI инспекционна машина, PCB конвейер, SMT PCB Pick And Place машина, пещ за преформатиране, AOI инспекционна машина, PCB рутер, PCBA почистваща машина и разтоварващо устройство. За дълго производство на печатни платки, линията може също така да се нуждае от специално боравене с платки, по-дълги конвейери, подходяща поддръжка на принтер и правилно съвпадение на пещта за преформатиране. Всяка станция влияе на крайния резултат от сглобяването. Стабилният печат помага на монтажника да постави частите правилно. Доброто разположение помага за преформатиране и AOI за постигане на по-добри резултати. I.C.T помага на клиентите да съпоставят линията по размер на печатна платка, изходна цел, търсене на фидер и фабрично оформление.
| Видео за успеха на клиента
I.C.T подкрепи клиент в Узбекистан за голяма фабрика за производство на електроника. Клиентът планира да произвежда компютърни дънни платки, SSD, продукти, свързани с паметта, и други електронни модули. I.C.T се присъедини към проекта от ранна техническа комуникация и продължи чрез инсталиране, отстраняване на грешки и производствено тестване. SMT линията включваше шаблонен принтер I.C.T-5151, четири SMT машини за поставяне, фурни за преформатиране от серия Lyra, системи за обработка на SPI, AOI и печатни платки. Линията DIP включваше ръчно вкарване, оборудване за вмъкване на странна форма JUKI, запояване с вълна I.C.T-Acrab350 и конвейерни системи. След пробното пускане клиентът разпозна пълното планиране на линията, бързата реакция, поддръжката за обучение и практическото инженерно обслужване на I.C.T.
| Поддръжка за обслужване и обучение
За проект за автоматична машина за избиране и поставяне на печатни платки I.C.T първо проверява реалните производствени нужди на клиента. Нашият екип преглежда дължината на PCB, пакета на компонентите, количеството на захранващото устройство, използването на тавата, целевия капацитет, пространството на работилницата, процеса на инспекция и опита на оператора. Това е важно за AM100, тъй като може да поддържа различни конфигурации на захранващи устройства и дълго производство на печатни платки. След доставката инженерите на I.C.T могат да помогнат с позиционирането на машината, свързването на линията, проверката на полезността, подготовката на програмата и тестването на пробната платка. Обучението се основава на пълния процес на SMT. Операторите научават как печатът, поставянето, преформатирането, AOI и обработката на печатни платки работят заедно, така че фабричният екип да може да управлява ежедневното производство с по-ясни стъпки.
| Отзиви от клиенти
Клиентите избират автоматичния монтаж Panasonic AM100, защото често се нуждаят от една машина за покриване на различни производствени задачи. Някои фабрики се нуждаят от повече захранващ капацитет. Някои се нуждаят от дълга поддръжка на PCB. Някои се нуждаят от по-добра гъвкавост при смяна. По време на проекти в чужбина I.C.T помага на Клиентите да проверят пълния процес, вместо да проверяват само монтажника. Ако възникне производствен проблем, нашите инженери могат да прегледат отпечатването на спояваща паста, настройката на захранващото устройство, програмата за монтиране, профила на преформатиране, резултата от AOI или прехвърлянето на платката. Клиентите ценят тази практическа подкрепа, защото им помага да открият истинската причина по-бързо. Освен това помага на местните оператори да изградят доверие по време на първия етап от производството.
| Сертификати и стандарти
I.C.T подготвя пълни проекти за линия SMT с оглед на изискванията за качество, безопасност и доставка за износ. Цялостното решение за производствена линия може да поддържа общи документи като CE, RoHS, ISO9001 и свързани патентни материали. Преди изпращане нашият екип проверява състоянието на оборудването, аксесоарите, резервните части, елементите, свързани с фидера, кабелите, софтуерните файлове, опаковъчните списъци, предупредителните етикети и защитата на дървената кутия. За проект на машина за избор и поставяне на печатни платки тази стъпка за проверка е полезна, тъй като линията може да включва много малки части и свързващи елементи. Внимателната подготовка помага за намаляване на липсващите аксесоари, щетите при транспортиране и закъсненията при монтажа. Освен това дава на клиента по-ясни записи преди фабричната настройка.
| Относно компанията и фабриката I.C.T
I.C.T предоставя решения за производствени линии за производители на електроника, които се нуждаят от надеждно SMT, DIP, покритие, дозиране, запояване, инспекция, почистване и оборудване за работа с печатни платки. За проекти AM100 нашата работа може да включва избор на оборудване, оформление на линията, съпоставяне на процеса, проверка на доставката, ръководство за инсталиране, обучение на оператори и дългосрочна техническа поддръжка. I.C.T е работил с повече от 1700 клиенти в над 80 страни. Тези проекти включват LED осветление, автомобилна електроника, захранвания, комуникационни продукти, промишлени контролни платки, потребителска електроника и производство, свързано с компютри. Нашият екип се фокусира върху подпомагането на клиентите да свържат машините с реалните производствени нужди, така че линията да може да премине от планиране към стабилна ежедневна работа.
