PCBA са гръбнакът на съвременната електроника, осигурявайки функционалност във всичко - от смартфони до медицински изделия. Но как можете да гарантирате качеството и надеждността на вашия PCBA ? Правилната стратегия за тестване е от решаващо значение за идентифициране на дефекти рано и осигуряване на дълголетие на продукта. В тази публикация ще научите за ключови методи за тестване като AOI, AXI, I.C.T и други и как да изберете най -добрата стратегия въз основа на вашите нужди от производство.

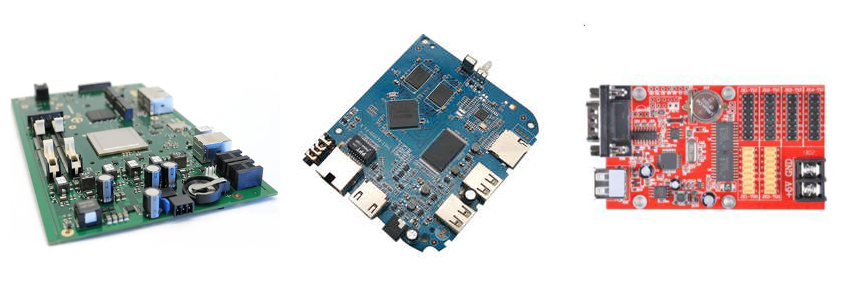

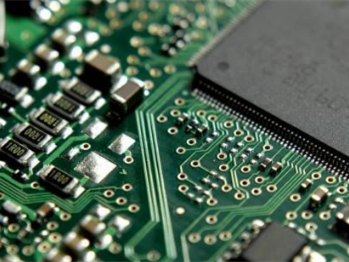

PCBA (сглобяване на платката на печатни платки) е колекция от електронни компоненти, монтирани на печатна платка (PCB) за създаване на оперативно електронно устройство. Процесът на сглобяване включва прикачване на компоненти като резистори, кондензатори, ICS и конектори към дъската, или чрез запояване или други методи.
PCBA играят решаваща роля за захранването и контролирането на електронните устройства. От телефоните в джоба ви до системите в колата ви, те позволяват на устройствата да изпълняват широк спектър от функции. Независимо дали става въпрос за потребителска електроника, автомобилни системи или индустриални устройства, PCBA гарантира, че електрическите сигнали са правилно предавани и обработени.
По време на производството на PCBA могат да възникнат няколко предизвикателства, включително:
Изпълнение на компоненти : Неправилното поставяне може да доведе до неизправност или дори късо съединение.
Дефекти на запояване : Лошите стави на спойка или студеното запояване могат да доведат до неуспех на електрическите връзки.
Неправилни спецификации на компонентите : Използването на неправилни компоненти може да повлияе на функционалността или производителността. Гарантирането на контрола на качеството е от решаващо значение, за да се избегнат тези проблеми и да се гарантира надежден, високоефективен продукт. Тестването е от съществено значение за идентифициране и отстраняване на тези проблеми в началото на производствения процес, като се гарантира, че всеки PCBA отговаря на необходимите стандарти.
Защо тестването е важно за PCBA?
Въздействието на лошото тестване върху производителността и надеждността на продукта.
Ролята на PCBA тестването за предотвратяване на дефекти, намаляване на преработката и подобряване на добива.
Значението на идентифицирането и справяне с проблемите в началото на производствения процес, за да се избегнат скъпи оттегляне или неуспехи в областта.
При производството на PCBAs различните методи за тестване гарантират, че крайният продукт е надежден и се изпълнява според очакванията. Тези методи варират от прости визуални проверки до усъвършенствани рентгенови технологии. Всяка техника за тестване служи на уникална цел, помагайки да се идентифицират специфични видове дефекти в процеса на сглобяване.
AOI използва камери с висока разделителна способност, за да инспектира повърхността на PCBA за дефекти. Той сравнява дъската с 'Златна дъска ', за да открие проблеми като грешки в запояване, неправилно поставяне на компоненти и липсващи компоненти. Чрез бързо сканиране на всяка дъска, AOI идентифицира потенциални дефекти преди по -нататъшна обработка. Той е особено полезен в производствените среди с голям обем, където скоростта и точността са критични.
Предимства:
Бързо и подходящо за производство с голям обем.
Ефективно при идентифициране на повърхностните дефекти рано.
Ограничения:
Не могат да открият скрити дефекти като ставите на спойка при BGAs или проблеми с вътрешните компоненти.
AXI използва рентгенови изображения, за да изследва вътрешността на PCBA, особено полезно за откриване на скрити дефекти като:
Празнини в ставите на спойка
Дефекти на главата в пъпка (тазобедреност)
Проблеми в BGAS (масиви с топка мрежа)
Предимства:
Отличен за сложни дизайни със скрити спомени.
Осигурява висока точност за откриване на вътрешни разломи.
Недостатъци:
По -висока цена.
По -бавно в сравнение с AOI.
AXI използва рентгенови изображения, за да изследва вътрешността на PCBA, което го прави особено полезен за откриване на скрити дефекти, които не се виждат за просто око. Той е особено ефективен при намиране на проблеми като празнини в ставите на спойка, дефектите на главата на главата (тазобедрената става и проблеми в BGAS (масиви с топка решетка), които често са недостъпни за други методи на проверка. Предоставяйки ясен изглед на вътрешната структура на дъската, AXI може да открие потенциални повреди рано, подобрявайки надеждността на продукта.
Предимства:
Изключително бързо и прецизно за производството на голям обем.
Открива неизправности в отделните компоненти.
Ограничения:
По -висока първоначална цена на настройка.
По-бавна скорост на проверка в сравнение с AOI, което го прави по-малко подходящ за производство с голям обем.
Тестването на летящата сонда използва роботизирани сонди, за да тества електрическата характеристика на PCBA, без да изисква персонализирано тестово приспособление. Това го прави гъвкаво и рентабилно решение, особено за производство с нисък обем, прототипи или дизайни, на които липсват специални тестови подложки. Роботизираните сонди се движат през дъската, за да извършват различни тестове, включително проверка на непрекъснатостта, съпротивление и функционалност на компонентите.
Предимства:
Елиминира нуждата от скъпи персонализирани приспособления, намалявайки първоначалните разходи за настройка.
Силно адаптивен към промените в дизайна, което го прави идеален за прототипи или дизайни, които се развиват по време на тестване.
Недостатъци:
По-бавна скорост на тестване в сравнение с методи като I.C.T, които може да не са подходящи за мащабно производство.
По-малко тестови точки и ограничена способност за извършване на задълбочени електрически проверки в сравнение с I.C.T.
Функционалното тестване (FCT) оценява общата функционалност на PCBA чрез симулиране на оперативни условия в реалния свят. Той проверява дали дъската се представя както се очаква, като тества всичките си функции, като захранване, комуникация с други компоненти и изпълнение на задачи в жива среда. FCT обикновено е последната стъпка в процеса на тестване, преди да бъде пуснат продукт, за да се гарантира, че той отговаря на всички спецификации на дизайна.
Плюсове:
Предоставя цялостна окончателна проверка на функционалността на продукта при реални условия.
Гарантира, че PCBA отговаря на дизайнерските спецификации и работи по предназначение.
Минуси:
Не може да определи точната причина за провал, което прави отстраняването на неизправности по -предизвикателно.
Отнема време и скъпо поради сложността на тестовете и необходимостта от специализирано оборудване.
Изгарящи тестови субекти PCBA към условия на стрес, като непрекъсната работа при високи температури, за да симулират продължителна употреба и да се идентифицират ранните повреди. Този процес помага да се премахнат слабите компоненти или недостатъците на проектирането, които могат да доведат до преждевременна повреда в полето. Тестването на изгаряне обикновено се използва за подобряване на дългосрочната надеждност на продуктите, особено тези, използвани в критичните за мисията приложения, където повредата не е опция.
Предимства:
Открива потенциални ранни неуспехи преди продуктите да достигнат до клиентите, предотвратявайки скъпи припомняния или проблеми с производителността.
Подобрява дълголетието на продукта, като идентифицира и адресира слабите компоненти в началото на производствения процес.
Недостатъци:
Отнема време и изисква обширни периоди на тестване, често отнема няколко часа или дни.
Стресът, приложен по време на тестване, в някои случаи може да съкрати общия живот на продукта.
Тестването на замърсяване открива йонни остатъци, като поток или други вещества, което може да причини дългосрочни повреди като електрохимична миграция. Тези остатъци, често невидими за просто око, могат да доведат до късо съединение, корозия или деградация на производителността във времето. От решаващо значение е за осигуряване на дълголетието и надеждността на PCBA, особено в приложенията с висока надеждност.
Методите включват:
ROSE (съпротивление на екстракт от разтворител): Тест, който измерва йонното ниво на замърсяване на повърхността на PCBA.
Йонна хроматография: по -прецизен метод за идентифициране и количествено определяне на специфични йонни замърсители.
Предимства:
Предотвратява скрити проблеми като корозия или неуспехи поради йонно замърсяване.
Гарантира, че продуктът е без вредни остатъци, които биха могли да компрометират производителността.
Недостатъци:
Висока цена поради необходимостта от специализирано оборудване и процедури за тестване.
Изисква експертно управление и анализ.
TDR е специализиран метод за тестване, използван за осигуряване на целостта на сигнала във високочестотни PCBAs чрез проверка на съвпадение на импеданса по пътя на сигнала. Този тест е от съществено значение за откриване на проблеми като изкривявания на сигнала или отражения, които могат да повлияят негативно на високоскоростното предаване на сигнала. TDR работи, като изпраща сигнал през следата и анализира отражението за оценка на консистенцията на импеданса.
Предимства:
Осигурява прецизен контрол на импеданса, което е от решаващо значение за предотвратяване на загуба на сигнал или изкривяване.
Жизненоважно за високоскоростните вериги, при които дори леките несъответствия на импеданса могат да причинят влошаване на производителността.
Недостатъци:
Изисква специализирано оборудване и експертиза, което го прави по -скъпо.
Може да не е необходимо за по-прости, нискоскоростни дизайни, които не изискват прецизен контрол на импеданса.
За да се гарантира качеството на вашите PCBA, следните най -добри практики при тестване е от съществено значение. Тези практики помагат да се улавят дефекти рано, като гарантират надеждността на вашия продукт.
Уверете се, че са тествани всички критични компоненти, интерфейси и функционалности. Изчерпателна стратегия за тестване гарантира, че никоя част от Съвета не се пренебрегва. Тестването трябва да покрива:
Проверки на ниво компонент за резистори, кондензатори и ICS.
Съседни фуги за правилна връзка.
Функционална проверка , за да проверите дали дъската работи по предназначение при нормални условия.
Редовното калибриране на тестовото оборудване е от ключово значение за поддържането на точността. Независимо дали става въпрос за AOI, I.C.T или друг метод, уверете се, че вашите инструменти за тестване функционират оптимално. Калибрирането гарантира постоянни резултати и намалява грешките, причинени от дефектното оборудване.
Включването на принципите на DFT по време на фазата на проектиране може да опрости тестването по -късно. Като проектирате вашия PCBA с тестване в ума, можете:
Намалете времето за тестване , като улесните достъпа до компоненти.
Подобрете откриването на неизправности, като гарантирате, че са налични правилните тестови подложки и точки.
Спестете разходите , като предотвратите необходимостта от скъпи редизайн или промени в тестовото приспособление.
Балансирането на разходите за тестване с ползите от откриването на дефекти е от решаващо значение. Стратегическият подход за тестване помага да се избегнат ненужни разходи, като същевременно се осигурява висококачествен продукт.
Важно е да се идентифицира кои части от производствения процес се нуждаят от по -интензивно тестване и кои не. Например, може да искате да се съсредоточите върху високорискови компоненти , които биха могли да повлияят на цялостната производителност.
Използването на множество методи за тестване заедно (напр. AOI + I.C.T + FCT) предлага по -голямо покритие и надеждност на разумна цена. Комбинирането на методи гарантира, че повърхностните дефекти, електрическите разломи и проблемите с функционалността са разгледани без съкращаване при тестване.
Използването на инструменти за автоматизация и анализ на данни подобрява ефективността на тестването и контрола на качеството.
Автоматизираните системи за тестване ускоряват процеса и намаляват човешките грешки. Независимо дали използвате автоматизирани сонди или откриване на дефекти, базирани на AI, автоматизацията може значително да подобри пропускателната способност, особено в производствената среда с голям обем.
Анализът на данните играе ключова роля за оптимизиране на процеса на тестване. Чрез анализиране на резултатите от тестването можете:
Определете моделите в дефектите и подобрете бъдещите дизайни.
Следете качеството във времето, като използвате статистически методи.
Оптимизирайте циклите на тестване , като насочите най -честите точки на отказ. Използвайки визуализации и статистически методи, можете бързо да забележите области за подобряване на производствената линия.
Изборът на правилна стратегия за тестване е от решаващо значение, за да се гарантира качеството и надеждността на вашите PCBA. Помислете за уникалните нужди на вашия проект и си сътрудничете с опитни производители, за да изберете най -добрите методи. Балансирайте разходите, скоростта и точността, за да оптимизирате процеса на тестване и да поддържате висококачествено производство.
A: I.C.T използва 'легло от нокти ' закрепване за високоскоростно, прецизно тестване на електрически компоненти при масово производство, докато тестването на летящата сонда използва роботизирани сонди за тестване с нисък обем или прототип, без да е необходимо персонализирани приспособления.
О: Разходи за тестване на баланса с ползи за откриване на дефекти. Използвайте комбинация от методи като AOI, I.C.T и FCT, за да осигурите цялостно покритие на разумни разходи.
О: Функционалното тестване гарантира, че PCBA работи по предназначение чрез симулиране на условия в реалния свят. Той осигурява окончателна проверка за функционалността на продукта, но не може да определи точни причини за отказ.
О: Не. Прототипите често използват тестване на летяща сонда за гъвкавост, докато масовото производство изисква методи като I.C.T за скорост и точност.
О: Изгарянето на изгарянето помага да се открият ранни повреди чрез подлагане на PCBA на стрес условия, подобряване на дългосрочната надеждност и гарантиране, че продуктът може да се справи с екстремни условия.
