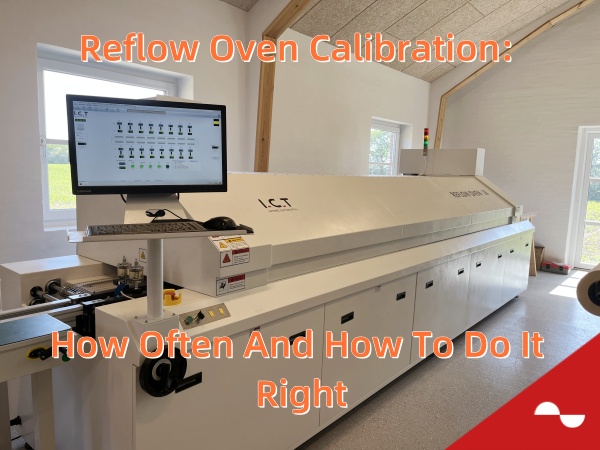

Трябва да извършите калибриране на префункционалната фурна на специфични интервали . Проверявайте профила всяка седмица и маркирайте често калибриране, тъй като се счита за най -добра практика. Поддържането на писмен график ви помага да контролирате всяка стъпка на презареждане, намаляване на грешките в запояване и подпомагане на проследяването и одитите. Редовното калибриране на фурната за презареждане гарантира, че процесът на презареждане остава в строги указания, което води до продукти с по -високо качество, които продължават по -дълго. Винаги се консултирайте с вашия доставчик на фурна за рефлекси за съвет - те могат да предоставят съвети, съобразени с вашите производствени нужди.
· Проверявайте профила на вашата фурна за презареждане всяка седмица. Това ви помага да намерите малки промени рано. Освен това поддържа силни стави. - Използвайте многоканални термични профили с термодвойки. Тези инструменти ви дават правилни температурни данни на вашите дъски. - Температурни зони на калибриране, въздушен поток и скорост на конвейера внимателно. Това гарантира, че отоплението е равномерно и спира дефектите. - Съхранявайте добри записи за всички работи по калибриране и поддръжка. Това ви помага да преминете одити и да подобрите качеството. - Следвайте редовен график за поддръжка. Това спира проблемите и помага на вашата фурна да издържи по -дълго.
Имате нужда от вашата фурна за презареждане, за да се настрои правилно, за да направите силни стави на спойка. Ако не проверявате често калибрирането, вашите дъски могат да имат проблеми. Някои често срещани проблеми са:
· Неуспехът на нагревателя може да накара температурата да се повишава нагоре и надолу. Това може да остави запояване незавършена или да изгори части.
· Калибрирането на конвейера може да загрява нещата по грешен начин. Това може да доведе до мост или части да се напука.
· Проблемите с въздушния поток могат да направят топлината неравномерна. Това може да доведе до топки за спойка, отворени петна или твърде много спойка.
· Неуспехите на охлаждащата система могат да охлаждат нещата твърде бързо или неравномерно. Това може да доведе до отлепване на пукнатини, шок или слоеве.
· Частите на конвейера могат да се износват и да отопляват някои зони повече. Това може да направи повече проблеми с спойка.
Можете да спрете тези проблеми, като проверявате профила си на презареждане всяка седмица . Това помага на вашия процес на запояване да направи по -добри сглобки на ПХБ с по -малко грешки.
Отправена фурна, която е поставена правилно, работи едно и също всеки път. Не получавате горещи или студени петна , които могат да навредят на части. Доброто калибриране поддържа температурата безопасна за вашите части. Това ви помага да направите повече добри дъски и да губите по -малко. Не е нужно да поправяте толкова много грешки. Поддържането на профила стабилно ви помага да направите силни спомени. Тези стави продължават чрез топлина и стрес.
Съвет: Използвайте специални инструменти, за да гледате всяка зона на фурната и да промените настройките, ако е необходимо. Това помага на вашата SMT линия да остане добра и стабилна.
Трябва да спазвате правила, които казват, че трябва да съхранявате записи за калибриране и термично профилиране. IPC стандарти, ISO 14971 и групи като FDA, FCC и UL искат да запазите тези записи. Тези записи ви помагат да проследявате проблемите и да се подобрите. Добрите записи също правят вашата качествена програма по -силна и ви помагат да преминете одити.
Трябва да направите редовен план за калибриране. Това поддържа процеса на презареждане стабилен и надежден . Проверявайте профила на температурата всяка седмица. Използвайте контролни диаграми, за да намерите проблеми рано. Когато проверявате фурната си много, бързо улавяте малки промени. Това помага на вашите спомени стави да останат силни. Вашите дъски ще бъдат еднакви всеки път.
Колко често калибрирате, зависи от няколко неща:
· Изисквания към продукта : Ако правите медицински или аерокосмически части, калибрирате по -често . Някои работни места се нуждаят от калибриране на всеки шест месеца. Ако вашите продукти не са толкова критични, можете да изчакате до 18 месеца.
· Използване на фурната : Ако използвате вашата фурна за презареждане през целия ден, проверявайте я по -често. Ако го използвате по -малко, можете да изчакате по -дълго.
· Стабилност на процеса : Ако вашата фурна поддържа настройките си добре, можете да изчакате по -дълго. Ако видите големи промени, калибрирайте по -рано.
· Насоки на производителя : Винаги четете ръководството си за фурна. Повечето производители казват да калибрират веднъж годишно.
· Обем на производството : Ако правите много дъски, калибрирате по -често. Повече дъски означават повече износване и повече дрейф.
Съвет: Проверявайте термичния профил всяка седмица. Проверявайте скоростта на транспортьора всеки ден. Използвайте владетел и хронометър за конвейера. Тази лесна стъпка може да спре големите проблеми.
Ето таблица, която показва какво се отразява на честотата на калибриране:
Фактор | Обяснение |
Контрол на температурата | Сензорите могат да се променят с течение на времето. Трябва да се калибрирате, за да поддържате топенето на пастата на спойка в правилната точка. |
Въздушен поток | Феновете могат да забавят или да се запушат. Това променя как топлината се движи във фурната. |
Скорост на транспортьора | Ако конвейерът е твърде бърз или бавен, дъските получават грешна топлина. |
Осигуряване на качеството | Редовното калибриране поддържа дъските с високо качество и намалява преработката. |
Съответствие | Трябва да спазвате правилата и да предавате одити. |
Оборудване Дълголетие | Калибрирането помага на вашата фурна да издържи по -дълго, като спрете износване. |
Икономически фактори | По -малко грешки и по -малко преработка спестяват пари. |
Производствена среда | Продуктите с висок риск се нуждаят от повече калибриране. |
Трябва да използвате статистически контрол на процесите (SPC), за да наблюдавате калибрирането на вашата фурна. SPC ви позволява да записвате температурни профили с много термодвойки. Можете да видите тенденциите в пиковата температура, времето на накисване и времето за презареждане. Това ви помага да забележите дрейфа и да поддържате процеса си стабилен. Автоматизираните системи могат да очертаят тези числа в реално време . Те ви предупреждават, ако нещо не е наред, така че можете да го поправите, преди да получите дефекти.
Трябва да потърсите знаци, от които се нуждае от калибриране на фурната. Ето най -често срещаните знаци:
1. Виждате температурен дрейф или неравномерна топлина над ± 5 ° C.
2. Фурната не следва зададения температурен профил.
3. Системата за управление е нестабилна или показва големи промени.
4. Тестовете за повторяемост дават различни резултати, като промяна на температурните криви или качеството на ставата на спойка.
5. Виждате повече дефекти на съвместната става или проблеми с качеството по време на тестване с пълно натоварване.
6. Тестовете без зареждане и пълно натоварване показват различна температура или пренос на топлина.
7. Проверките за поддръжка показват износени части или натрупване, които нараняват производителността.
ЗАБЕЛЕЖКА: Ако видите някой от тези знаци, планирайте разточване на калибрирането на фурната веднага. Редовното калибриране и поддръжка поддържат процеса ви стабилен и вашите дъски надеждни.
Винаги наблюдавайте внимателно термичния си профил. Ако видите промени, действайте бързо. Това ви помага да спрете скъпите дефекти и поддържа линията ви да работи добре.
Източник на изображението: Pexels
Имате нужда от правилните инструменти, за да проверите профила на вашата фурна. Термичният профилер ви дава точни данни за това как вашата фурна загрява дъските ви. Експертите от индустрията препоръчват многоканални профили като серията KIC X5 или Bathrive . Тези инструменти измерват температурата в много точки на вашата дъска, като ви дават пълна картина на вашия профил на фурната SMT Reflow. Трябва да използвате профили, които могат да се справят с висока топлина и многократна употреба. Прикрепете термодвойки към тестови дъски на ключови петна. Уверете се, че използвате релеф на щам на проводниците, за да не се разхлабят по време на бягането.
Профилите ви помагат да проследявате скоростта на рампата, накисванията и пиковите температури . Можете да използвате контролни диаграми, за да забележите тенденциите или дрейфовете във вашия профил. Дори нискотарифните данни за данни могат да помогнат, но многоканалните профили ви дават най-добри резултати за съвременната електроника. Винаги проверявайте физическото състояние на вашия профил и термодвойки, за да запазите данните си надеждни.
Съвет: Използвайте стабилни инструменти за профилиране вместо действителни производствени табла. Това защитава вашите продукти и ви дава повтарящи се резултати.
Времето над преразглеждане, наричано също време над Liquidus (TAL) , е ключова част от вашия профил. Трябва да сте сигурни, че вашата паста за спойка се стопява и мокри оловите и подложките. Ако TAL е твърде кратък, получавате слаби стави. Ако е твърде дълго, рискувате да повредите части. Повечето пасти за спойка се нуждаят от тал между 45 и 90 секунди , като температурите на зоната на разточване от 230 ° C до 250 ° C.
За да проверявате профила си всяка седмица, следвайте тези стъпки:
1. Прикрепете термодвойки към вашата тестова дъска с помощта на спойка или епоксидна.
2. Използвайте релеф на напрежение, за да запазите проводниците сигурни.
3. Поставете термодвойки на различни места и на различни компоненти.
4. Изпълнете дъската през фурната и запишете данните за температурата.
5. Анализирайте топлинния профил за скоростта на рампата, пиковата температура и Tal.
6. Сравнете резултатите си с спецификациите на пастата и компонентите.
7. Регулирайте настройките си за презареждане, ако е необходимо, и повторете чека.
Винаги трябва да проверявате своя профил на фурната SMT Reflow след всяка промяна на поддръжката или рецептата. Това поддържа процеса ви стабилен и вашите дъски надеждни.
Трябва да проверите всяка температурна зона във вашата фурна за презареждане, за да поддържате процеса си стабилен. Започнете, като настроите вашия термичен профилер с множество термодвойки. Поставете тези сензори в различни точки на тестов PCB. Тази стъпка ви помага да видите дали всяка зона се загрява, както се очаква. Всяка зона трябва да съответства на зададената температура в тесен диапазон, обикновено ± 2 ° C. Ако намерите зона, която е твърде гореща или твърде студена, регулирайте настройките на нагревателя. Повторете теста, докато всички зони достигнат целевите температури.
Трябва също така да следите за често срещани проблеми по време на калибриране на rofl offer. Понякога може да видите проблеми с термичното профилиране , като зони, които не достигат правилната температура или нагряване твърде бързо. Тези проблеми могат да причинят слаби стави на спойка или части за повреда. За да поправите това, винаги използвайте вашите инструменти за профилиране и проверявайте скоростта на увеличаване, накисване и охлаждане. Фино настройка на профила във всяка зона ви помага да избегнете дефекти и поддържа дъските си надеждни.
Съвет: Документирайте настройките на вашата зона и резултатите след всяко калибриране. Този запис ви помага да забележите тенденциите и да отстраните проблемите по -бързо следващия път.
Въздушният поток и скоростта на конвейера играят голяма роля в качеството на преброяването. Неравномерният въздушен поток може да причини горещи или студени петна, което води до лошо запояване. Трябва да калибрирате въздушния поток, така че горещият въздух да се движи равномерно през фурната. Използвайте отново вашия термичен профилер. Прикрепете термодвойки към тестова печатна платка и го пуснете през фурната. Гледайте данните за температурата в реално време. Ако видите големи разлики между сензорите, регулирайте вентилаторите на въздушния поток, докато топлината се разпространи равномерно.
Скоростта на конвейера контролира колко дълго ви остава PCB във всяка зона. Ако транспортьорът се движи твърде бързо, дъската може да не достигне правилната температура. Ако се движи твърде бавно, частите могат да се прегряват. За да калибрирате, задайте скоростта на конвейера и стартирайте тестовата си печатна платка. Проверете топлинния профил, за да видите дали дъската прекарва достатъчно време в зоната на презареждане. Регулирайте скоростта според нуждите и повторете теста, докато получите правилните резултати.
Ето един прост стъпка по стъпка процес за калибриране на въздушния поток и конвейер :
1. Прикрепете термодвойки към тестова печатна платка на ключови петна.
2. Свържете профилера, за да запишете данни за температурата.
3. Определете целевия си термичен профил.
4. Изпълнете фурната и гледайте показанията на температурата.
5. Регулирайте вентилаторите на въздушния поток, за да оправите горещи или студени петна.
6. Променете скоростта на транспортьора, за да контролирате времето във всяка зона.
7. Повторете теста, докато не видите равномерно отопление.
8. Проверете ставите на спойка, за да потвърдите добрите резултати.
Често срещано предизвикателство | Описание | Решение |
Несъответстващо отопление | Горещи/студени петна на PCB | Регулирайте въздушния поток и повторете профилирането |
Компонентна надгробна борда | Частите повдигат подложките | Балансирайте скоростта на въздушния поток и транспортьора |
Студени стави на спойка | Спойка не се топи напълно | Забавяне на конвейера или увеличаване на температурата на зоната |
Дефекти на анулиране | Газови джобове в спойка | Фини настройки на въздушния поток и профил |
Забележка: Винаги използвайте тестови печатни платки, които съответстват на вашите истински дъски. Това прави калибрирането ви по -точна и ви помага да избегнете изненади в производството.
След като съберете данните си за калибриране, трябва да ги анализирате внимателно. Започнете с почистване на вашите данни. Премахнете всеки дубликат или лоши показания. Тази стъпка гарантира, че вашите резултати са надеждни. След това използвайте софтуера си Profiler, за да начертаете температурните криви. Потърсете тенденции, като зони, които се загряват твърде бавно или се охлаждат твърде бързо.
Можете да използвате модерни методи, за да получите още по -добри резултати. Някои инженери използват невро-размити модели или размита асоциативна памет, за да прогнозират как ще се държи фурната. Тези инструменти ви помагат да контролирате процеса и да вземате по -добри решения. Процесът на аналитична йерархия (AHP) може да ви помогне да сравните различни настройки и да изберете най -добрите. Той използва матрици за преценка и проверки за последователност, така че знаете, че вашият избор има смисъл.
Анализът на данни също ви помага да забележите проблеми, преди да се влошат. Проследявайки резултатите от калибрирането си с течение на времето, можете да видите дали една зона започва да се движи или дали конвейерът се забави. Това ви позволява да коригирате проблемите рано и да поддържате процеса на презареждане стабилен. Добрият анализ на данните поддържа непрекъснато подобрение и ви помага да отговаряте на индустриалните стандарти.
Съвет: Използвайте диаграми и графики, за да споделите резултатите си с вашия екип. Визуалните данни улесняват забелязването на тенденциите и обясняват вашите открития.
Трябва да се погрижите за вашата фурна , за да продължите да работи добре. Добрият план за поддръжка помага да се спре внезапните проблеми и поддържа калибрирането правилно. Ето някои ключови неща, които трябва да направите:
· Калибрират температурните сензори често, така че фурната да се загрява правилно.
· Проверете и сменете нагревателните елементи, за да запазите топлина равномерно.
· Почистете камерата на фурната, за да спрете праха и неравномерната топлина.
· Погрижете се за охладителната система, така че частите да не стават прекалено горещи.
· Калибрират температурните профили често за добро запояване.
· Научете работниците как да използват и да се грижат за фурната.
· Запишете всички работи по поддръжка и калибриране.
Трябва да вършите тези работни места в редовен график. Таблицата по -долу показва кога да вършите всяка работа:
Интервал на поддръжка | Описание на задачата за калибриране |
Седмично | Калибрират температурните сензори с термодвойки; Поправете или сменете сензорите, ако е необходимо |
Месечно | Проверете точността на профила, като тествате дъски с термодвойки; Фиксирайте системата за управление, ако е необходимо |
Годишно | Направете пълно калибриране на сензори и скорост на конвейер; Проверете със специални тестови инструменти |
Съвет: Поддържането на фурната чиста и на стабилно място помага да работи по -добре и да продължи по -дълго.
Трябва да запишете всеки път, когато правите поддръжка или калибриране на вашата rofle Furn. Съхранявайте дневниците с температурни профили, графици и всякакви промени, които правите. Поставете етикетите за калибриране точно на фурната, за да можете лесно да ги видите. Запазете записите си в компютърна система, която се свързва с вашата качествена програма. Това ви помага да предавате одити и да ви покаже, че следвате правилата.
Когато имате одит, трябва да показвате дневници, термични профили и бележки за проверка . Използвайте специална табла за калибриране и запазете неговите данни за по -късно. Погрижете се за вашата дъска 'Golden ', така че да получавате същите резултати всеки път. Дигиталните записи улесняват намирането и проверката на вашите данни, което помага да поддържате процеса ви стабилен.
ЗАБЕЛЕЖКА: Ако не съхранявате добри записи, можете да провалите одити, да загубите сертификати и да получите лоши стави на спойка. Винаги пазете рекордите си актуални.
Вие правите вашия SMT процесът по -добър, като проверявате често фурната си. Ако проверявате профила всяка седмица, можете да намерите проблеми рано. Това помага на вашата фурна да работи добре. Грижата за вашата фурна и записването на това, което правите, ви помага да постигнете качествените си цели.
· Проверката на профила често поддържа топлина равномерна и намира проблеми, преди да се влошат.
· Грижата за вашата фурна и профил на борда спира лоши данни и слаби стави.
· Гледането на всяка част от профила означава, че получавате по -малко грешки и правите по -малко поправяне.
· Поддържането на профила стабилно помага на вашите устройства да издържат по -дълго и прави клиентите щастливи.
Ако правите тези неща през цялото време, вашето запояване работи добре и вашите продукти винаги са добри.
Трябва да проверявате профила си всяка седмица . Това ви помага да натрупате малки промени, преди да причинят големи проблеми. Седмичните проверки поддържат процеса на запояване стабилен и надежден.
Имате нужда от термичен профилер с множество канала. Прикрепете термодвойки към тестова платка. Тази настройка ви дава пълен профил на температурните зони на вашата фурна и ви помага да забележите всяко отклонение.
Частите във вашата фурна могат да се износват или да се изцапат. Това може да промени начина, по който топлината се движи през фурната. Редовните проверки на профила ви помагат да намерите тези промени рано и да поддържате процеса си под контрол.
Първо, прегледайте данните си за профила. Регулирайте настройките на фурната като температура на зоната или скорост на конвейера. Изпълнете друга проверка на профила. Повторете, докато профилът ви съвпадне с целта за вашата паста и компоненти на спойка.
Не, не трябва да използвате един и същ профил за всяка дъска. Всяка дъска има различни части и оформления. Трябва да създадете уникален профил за всеки нов продукт, за да получите най -добри резултати.
