I.C.T HNOUL-L | ng/ok SMT разтоварващо устройство
I.C.T
ng/ok SMT unloader
| Количество: | |
|---|---|

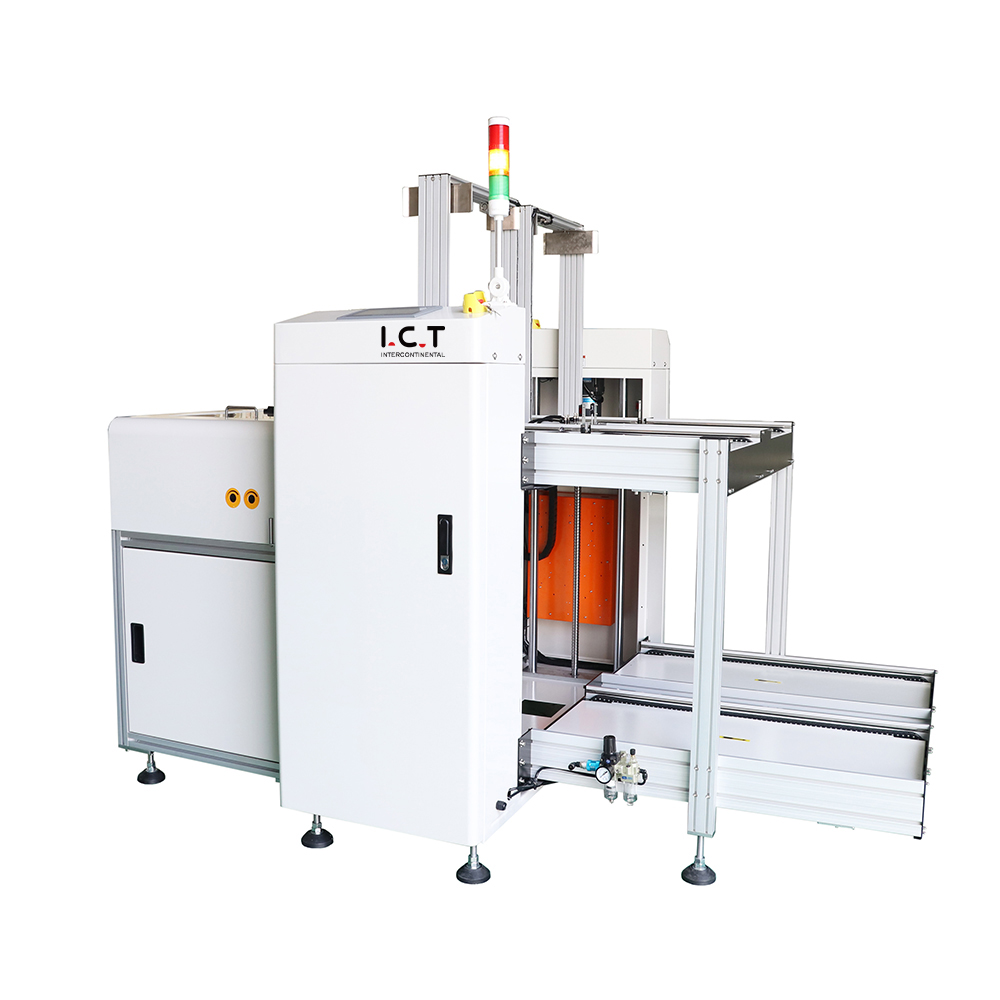

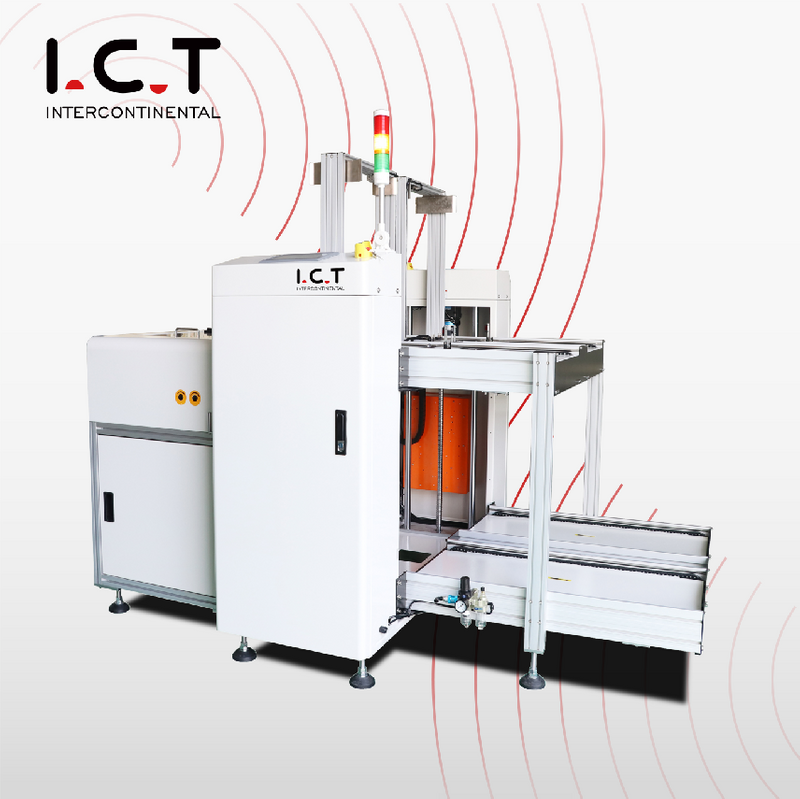

| NG/OK SMT Unloader за монтаж на PCBA
NG/OK SMT Unloader е създаден за висок клас PCBA монтажни линии за автоматизиране на разтоварването и разделянето на NG и OK PCB. Проектиран с настройки за регулируема ширина и стъпка, той побира различни размери на печатни платки, осигурявайки гъвкавост за различни производствени серии. Това разтоварващо устройство се интегрира безпроблемно с други машини чрез SMEMA съвместимост, рационализирайки производствената линия. Неговата издръжлива конструкция с ниска поддръжка намалява времето за престой, което го прави надеждно решение за високоефективна, непрекъсната работа.
| Подробни характеристики на продукта
а. Автоматизирано разделяне на NG и OK печатни платки
NG/OK SMT Unloader ефективно разделя NG (лоши) и OK (добри) печатни платки, като гарантира, че дефектните платки се отстраняват от производствения поток, докато висококачествените платки продължават процеса на сглобяване. Тази автоматизация минимизира ръчната намеса, намалява грешките и подобрява цялостната производствена ефективност. Той гарантира, че се обработват само качествени печатни платки, подобрявайки цялостното качество на продукцията на вашата поточна линия за печатни платки.
b. Регулируеми настройки за гъвкавост
Със своите контроли за регулируема ширина и стъпка, NG/OK SMT Unloader предлага гъвкавост за работа с различни размери на печатни платки. Независимо дали работите с големи или малки дъски, устройството за разтоварване може лесно да се регулира, за да отговаря на различни производствени нужди. Тази адаптивност прави устройството за разтоварване подходящо за широка гама от типове печатни платки и гарантира, че може да отговори на разнообразните изисквания на съвременните линии за сглобяване на печатни платки.
c. Безпроблемна SMEMA съвместимост
Напълно съвместим със стандартите SMEMA, NG/OK SMT Unloader се интегрира гладко с други машини във вашата SMT производствена линия. Тази съвместимост позволява автоматичен обмен на данни между машини, позволявайки напълно автоматизиран, синхронизиран производствен процес. Независимо дали става въпрос за устройство за зареждане на печатни платки, машина за вземане и поставяне или пещ за преформатиране, безпроблемната интеграция на устройството за разтоварване оптимизира цялостния производствен процес.
d. Дизайн от висок клас с ниска поддръжка
NG/OK SMT Unloader е проектиран за непрекъсната работа от висок клас във взискателни производствени среди. Неговата издръжлива конструкция осигурява дълготрайна работа, а характеристиките му с ниска поддръжка минимизират времето за престой. Компонентите на разтоварващия механизъм са проектирани за лесно обслужване, което гарантира минимално прекъсване на производството. Неговият дизайн от висок клас осигурява надеждна производителност през целия жизнен цикъл на вашата PCBA поточна линия.
LED инспекционни светлини, метални верижни транспортьори и йонизаторни вентилатори са готови. Автоматичните двигатели за ширина и управлението на транспортирането на сегменти се справят със специални изисквания. Всеки вариант пристига напълно тестван. Тези избори позволяват на устройството за зареждане на магазини за мини печатни платки smt да съответства прецизно на всяко SMT оформление.
| Спецификация
| Спецификация | Модел HNU250 | Модел HNU330 | Модел HNU390 | Модел HNU460 |
|---|---|---|---|---|
| Размер (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| Размер на PCB (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Размер на багажника (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Дебелина на печатни платки | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-5,0 мм |
| Тегло на PCB | ≤2,0 кг | ≤2,0 кг | ≤2,0 кг | ≤2,0 кг |
| Височина на PCB компонент | ±15 мм | ±15 мм | ±15 мм | ±15 мм |
| PCB за подаване на време | Секунди 9 Прибл. или Посочете | Секунди 9 Прибл. или Посочете | Секунди 9 Прибл. или Посочете | Секунди 9 Прибл. или Посочете |
| Индексиращ терен | 10.20.30.40.50 мм или посочете | 10.20.30.40.50 мм или посочете | 10.20.30.40.50 мм или посочете | 10.20.30.40.50 мм или посочете |
| Система за управление | PLC | PLC | PLC | PLC |
| Мощност | Макс. 300VA | Макс. 300VA | Макс. 300VA | Макс. 300VA |
| Захранване на въздух | 4-6bar, 10ltr/мин | 4-6bar, 10ltr/мин | 4-6bar, 10ltr/мин | 4-6bar, 10ltr/мин |
| Транспортна височина | 910±30 mm (или посочено от клиента) | 910±30 mm (или посочено от клиента) | 910±30 mm (или посочено от клиента) | 910±30 mm (или посочено от клиента) |
| Транспортен колан | 3,8 мм антистатичен плосък колан | 3,8 мм антистатичен плосък колан | 3,8 мм антистатичен плосък колан | 3,8 мм антистатичен плосък колан |
| Захранване | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) |
| Тегло | 360 кг | 380 кг | 420 кг | 460 кг |
| опция | Магазин с два размера, Автоматично регулиране на ширината, MES система | |||
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външният вид може да бъдат актуализирани без специално предупреждение.
