I.C.T HNOUL-L | ng/ok SMT разтоварващо устройство
I.C.T
ng/ok SMT unloader
| Количество: | |
|---|---|

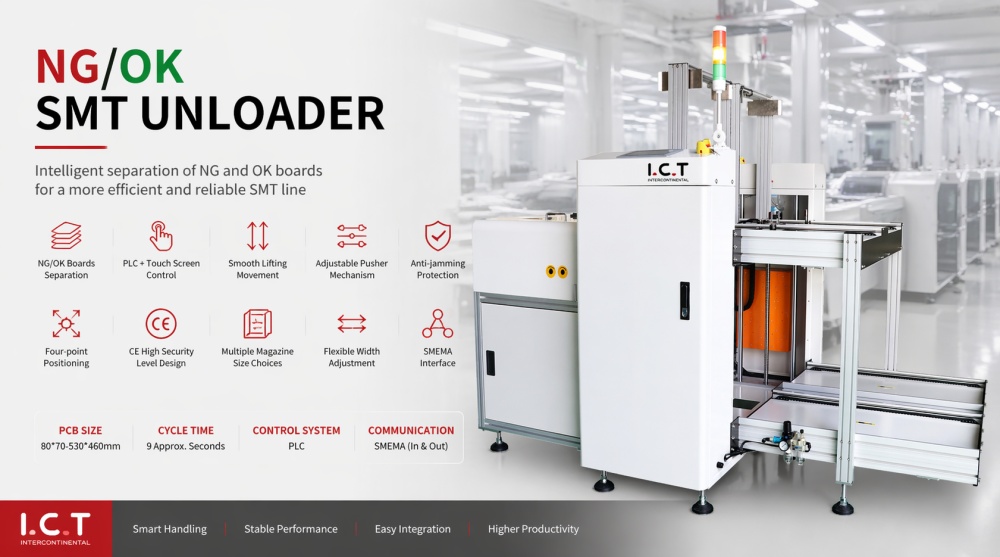

| SMT NG/OK машина за разтоварване на пълнители
Машината за разтоварване на пълнители SMT NG/OK е предназначена за автоматизирано разтоварване на NG и OK PCB във вашата производствена линия SMT. Оборудван с регулируеми настройки за ширина и стъпка, той може да работи с различни размери на печатни платки, осигурявайки гъвкавост за различни производствени нужди. Неговата SMEMA съвместимост позволява лесна интеграция с друго оборудване, докато издръжливата му конструкция гарантира стабилна работа с ниска поддръжка. Машината също така е съвместима със системите за инспекция на AOI, което я прави съществена част от вашия автоматизиран производствен процес.
| Подробни характеристики на продукта
а. Ефективно разделяне на NG и OK печатни платки
Тази машина е специално проектирана да обработва NG (лоши) и OK (добри) печатни платки, като ги разделя ефективно след проверка или запояване. Като гарантира, че само качествени плоскости продължават надолу по производствената линия, това подобрява качеството на продукта и намалява риска от дефекти при крайния монтаж. Процесът на разделяне е бърз и надежден, свеждайки до минимум необходимостта от ръчна намеса и осигурявайки непрекъсната работа.
b. Регулируеми настройки за различни размери на печатни платки
С регулируеми контроли на ширината и стъпката, машината за разтоварване на пълнители SMT NG/OK може да поеме широк диапазон от размери на печатни платки. Независимо дали работите с по-малки или по-големи платки, настройките на машината могат лесно да се променят, за да се осигури гладка работа с всички видове печатни платки. Тази гъвкавост позволява на машината да се адаптира към различни производствени изисквания, без да изисква допълнително оборудване или настройки.
c. Съвместимост със SMEMA за безпроблемна интеграция
Устройството за разтоварване е напълно съвместимо със стандартите SMEMA, осигурявайки лесна интеграция с друго оборудване във вашата SMT производствена линия. Тази съвместимост позволява гладка комуникация между машините, което позволява автоматизиран и синхронизиран производствен процес. Независимо дали е интегриран с машини за вземане и поставяне, оборудване за шаблони или други SMT устройства, разтоварващото устройство подобрява цялостната ефективност на вашата производствена линия.
d. Издръжлива конструкция с ниска поддръжка
Създадена да издържа на изискванията на непрекъсната работа, машината за разтоварване на пълнители SMT NG/OK е направена с издръжливи компоненти, които изискват минимална поддръжка. Неговата здрава конструкция намалява риска от повреди, осигурявайки дългосрочна надеждност и постоянна работа. Този дизайн с ниска поддръжка помага да се сведе до минимум времето за престой, позволявайки на вашата производствена линия да работи гладко с по-малко намеса.
LED инспекционни светлини, метални верижни транспортьори и йонизаторни вентилатори са готови. Автоматичните двигатели за ширина и управлението на транспортирането на сегменти се справят със специални изисквания. Всеки вариант пристига напълно тестван. Тези избори позволяват на устройството за зареждане на магазини за мини печатни платки smt да съответства прецизно на всяко SMT оформление.
| Спецификация
| Спецификация | Модел HNU250 | Модел HNU330 | Модел HNU390 | Модел HNU460 |
|---|---|---|---|---|
| Размер (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| Размер на PCB (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Размер на багажника (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Дебелина на печатни платки | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-5,0 мм |
| Тегло на PCB | ≤2,0 кг | ≤2,0 кг | ≤2,0 кг | ≤2,0 кг |
| Височина на PCB компонент | ±15 мм | ±15 мм | ±15 мм | ±15 мм |
| PCB за подаване на време | Секунди 9 Прибл. или Посочете | Секунди 9 Прибл. или Посочете | Секунди 9 Прибл. или Посочете | Секунди 9 Прибл. или Посочете |
| Индексиращ терен | 10.20.30.40.50 мм или посочете | 10.20.30.40.50 мм или посочете | 10.20.30.40.50 мм или посочете | 10.20.30.40.50 мм или посочете |
| Система за управление | PLC | PLC | PLC | PLC |
| Мощност | Макс. 300VA | Макс. 300VA | Макс. 300VA | Макс. 300VA |
| Захранване на въздух | 4-6bar, 10ltr/мин | 4-6bar, 10ltr/мин | 4-6bar, 10ltr/мин | 4-6bar, 10ltr/мин |
| Транспортна височина | 910±30 mm (или посочено от клиента) | 910±30 mm (или посочено от клиента) | 910±30 mm (или посочено от клиента) | 910±30 mm (или посочено от клиента) |
| Транспортен колан | 3,8 мм антистатичен плосък колан | 3,8 мм антистатичен плосък колан | 3,8 мм антистатичен плосък колан | 3,8 мм антистатичен плосък колан |
| Захранване | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) | 1 PH AC 220V 50/60Hz (Опция: 110V до 380V) |
| Тегло | 360 кг | 380 кг | 420 кг | 460 кг |
| опция | Магазин с два размера, Автоматично регулиране на ширината, MES система | |||
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външният вид може да бъдат актуализирани без специално предупреждение.
| Списък на оборудването на линията SMT
Ние доставяме интелигентна линия за сглобяване на SMT , която осигурява напълно автоматично, високоскоростно и свръхнадеждно PCBA производство. Нашата доказана настройка започва с разтоварващо устройство за зареждане на печатни платки, преминава към прецизен автоматичен принтер за перфектно нанасяне на спояваща паста, продължава с LED SMT машини за точно поставяне на компоненти, преминава през вакуумно повторно запояване за здрави запоени съединения и завършва с машина за тестване на AOI, за да улови всеки дефект. Всяка машина комуникира безпроблемно, намалявайки труда и повишавайки добивите при първо преминаване. Това цялостно решение отговаря на автомобилните, медицинските, потребителските и светодиодните индустриални стандарти, като същевременно поддържа ниски оперативни разходи и изключително високо време за работа
| История на успеха на клиента - Успешна SMT линия за доставка в Германия
I.C.T успешно инсталира напълно автоматизирана SMT производствена линия за клиент в германската светодиодна индустрия през април 2026 г. Линията включва SMT NG/OK машина за разтоварване на списания, заедно с друго критично оборудване, като машини за вземане и поставяне, оборудване за шаблони и пещи за преформатиране. Нашите инженери предоставиха техническа поддръжка на място, гарантирайки, че системата е напълно интегрирана и оптимизирана. Клиентът изпита значителни подобрения в производствената ефективност и намаляване на времето за престой.
| Пълна поддръжка и обучение
I.C.T предлага пълна инсталация и обучение на място за машината за разтоварване на пълнители SMT NG/OK. Нашите инженери гарантират, че машината е правилно инсталирана и интегрирана във вашата производствена линия. Ние предоставяме подробно обучение за работа, поддръжка и отстраняване на неизправности, за да гарантираме, че вашият екип може да работи ефективно с машината. Освен това предлагаме 24/7 дистанционна поддръжка, за да помогнем при всякакви проблеми, които могат да възникнат, като гарантираме непрекъсната работа на вашата производствена линия.
| Удовлетвореност на клиентите
'Много сме доволни от машината за разтоварване на пълнители SMT NG/OK. Инсталацията беше бърза и ефективна, а обучението беше задълбочено. Машината значително намали времето за престой и подобри ефективността на производството ни. Екипът на I.C.T беше отзивчив и професионален и оборудването работи перфектно.' – Доволен клиент в автомобилния сектор.
| Глобални сертификати и стандарти за качество
Машината за разтоварване на пълнители SMT NG/OK е сертифицирана да отговаря на международни стандарти като CE, RoHS и ISO9001. Тези сертификати гарантират, че нашето оборудване отговаря на най-високите стандарти за качество, безопасност и екология. Това прави устройството за разтоварване надеждно, съвместимо решение за вашата производствена линия, което ви дава увереност в неговата производителност и дълголетие.
| Относно I.C.T и нашите производствени възможности
I.C.T е глобален лидер в предоставянето на висококачествени SMT и DIP решения. С над 20 години опит, ние сме специализирани в проектирането и производството на съвременно оборудване за електронната индустрия. Нашите производствени съоръжения са оборудвани с най-съвременни технологии и ние се придържаме към стриктни стандарти за контрол на качеството. Обслужвайки клиенти в над 70 страни, ние доставяме персонализирани решения, които подобряват ефективността на производството и гарантират надеждна работа в различни индустрии.
