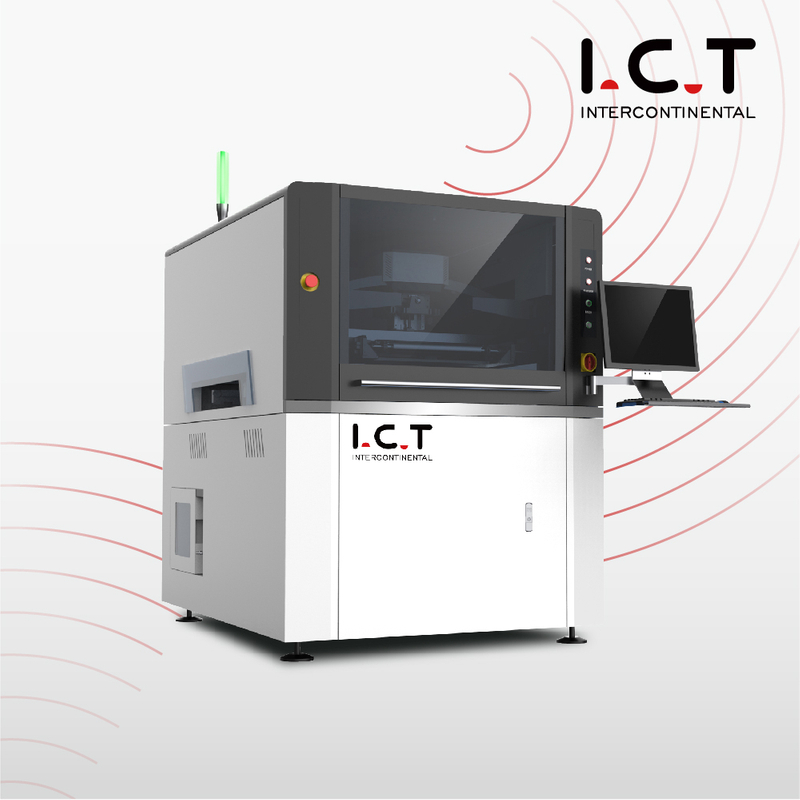

| I.C.T Напълно автоматична SMT PCB ситопечатна машина
I.C.T Напълно автоматичната SMT PCB ситопечатна машина е автоматичен високопрецизен smt шаблонен принтер, предназначен за сглобяване на съвременна електроника. Той решава проблемите с ръчното поставяне с пълна автоматизация, постигайки бърз цикъл от 7 секунди и максимална повторяемост. Тази печатна машина за smt печатни платки поддържа печат с лепило и контролира разходите чрез ефективни процеси. Интегриран с Industry 4.0 и MES, той проследява данни в реално време от машини, за да намали времената на цикъла и да подобри изхода. Идеален за потребителска електроника, автомобили и светодиодни полета, той се справя с печатни платки от 50x50 mm до 900x600 mm. Автоматичното калибриране, регулируемото налягане и почистването на шаблона гарантират качество. Пълният фабричен опит на I.C.T прави тази напълно автоматична SMT PCB ситопечатна машина лесна за настройка и безопасна работа.
| Функция
Напълно автоматичната машина за ситопечат SMT PCB използва дъгова мостова чистачка с два стъпкови двигателя за стабилно налягане. Двойните плъзгащи се релси поддържат движението точно преди и след отпечатване. Обратната връзка в реално време регулира налягането автоматично за перфектно оформяне на паста. Точността на позициониране достига ±0,01 mm, с печат при ±0,025 mm. Визуална система с коаксиални светлини открива следи върху различни печатни платки като калай или медно покритие. Програмируемото разделяне контролира скоростта и разстоянието за много методи. Тази настройка поддържа тиражи с големи обеми в приложения за машини за печатни печатни платки smt, като намалява дефектите и осигурява равномерни депозити всеки път.
Транспортирането в този автоматичен принтер за шаблони smt използва уникален колан, за да се избегнат проблеми със заседнала печатна платка. Моторните задвижвания развиват прецизна скорост до 1500 mm/s, с гъвкави посоки: ляво-надясно или дясно-ляво. Страничните скоби и вакуумът държат дъските здраво за плавен контакт с шаблона. Платформата се регулира по три оси с директни двигатели за бързо, високо прецизно подравняване. Магнитните щифтове и блокове управляват деформацията под 1%. Стандартът SMEMA позволява лесно свързване на линията. Тази система се справя с дебелини от 0,4 mm до 6 mm, поддържайки потоците на напълно автоматичната SMT PCB ситопечатна машина надеждна и бърза.
Опциите за почистване включват сухо, мокро и вакуум, плюс ръчно, ако е необходимо. Спрей системата почиства равномерно отгоре надолу, контролирана от софтуер за пестене на материали. Отделен CCD и почистващи части улесняват достъпа, със силен ауспух за ефективен вакуум. Опционалната проверка на шаблона използва светлина за откриване на мръсни дупки и автоматично почистване. Това предотвратява натрупването на паста в напълно автоматичната машина за ситопечат SMT PCB, поддържайки качеството при дълги тиражи. Дизайнът с ниска поддръжка с вносни части намалява времето за престой на натоварени линии.
| Спецификация
| Модел | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер на рамката (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Размер на печатни платки (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортна посока | Ляво-дясно; Право-ляво; Лява ляв; Право-дясно | ||
| Система за поддръжка | Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок | ||
| Система за затягане | Странично затягане (вакуумна дюза, автоматизирано прибиращо се Z налягане е опция) | ||
| Принтерна глава | Две независими моторизирани печатащи глави | ||
| Тип чистачка | Неръждаема стомана (стандарт), пластмаса | ||
| Система за почистване | Сухо, мокро, вакуум | ||
| Проверка | 2D инспекция (стандартна) | ||
| Захранване | AC:220±10%,50/60HZ,3Kw | ||
| Метод на контрол | PC контрол | ||
| Размер (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модел | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер на рамката (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Размер на печатни платки (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Размер (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.

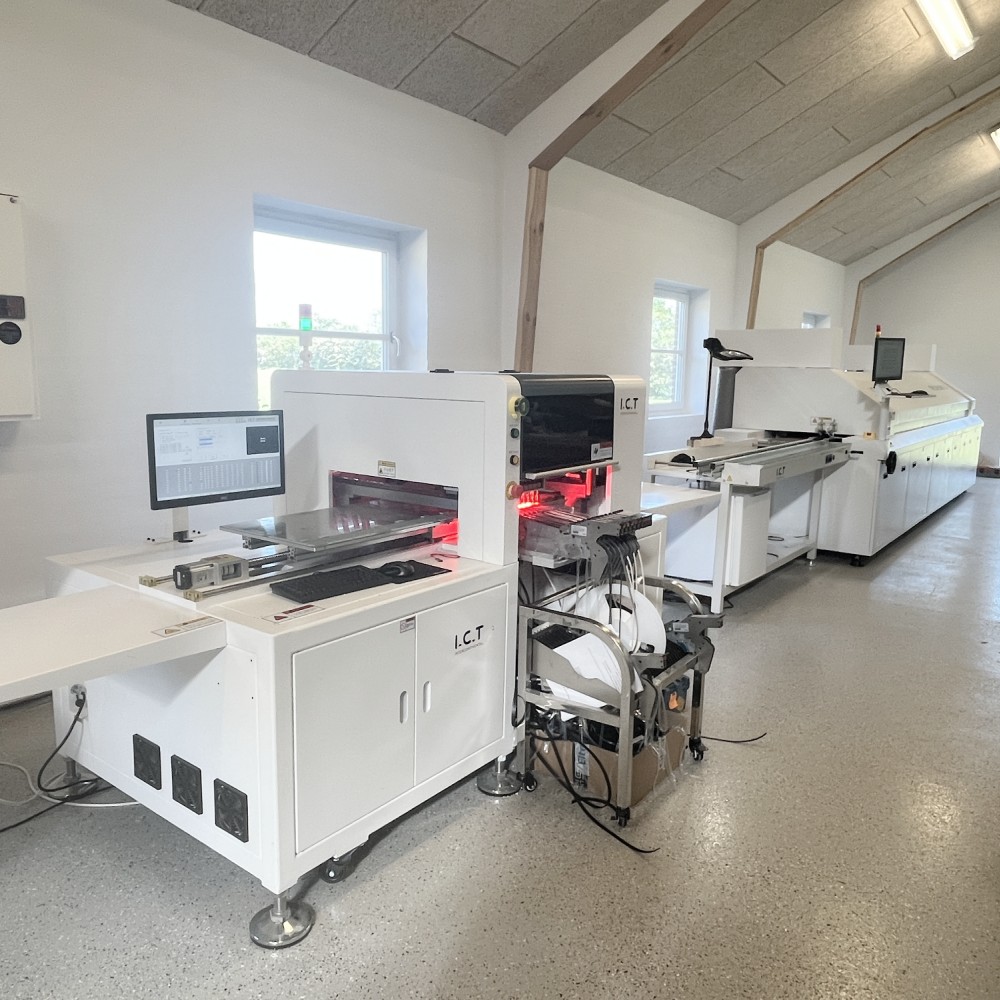

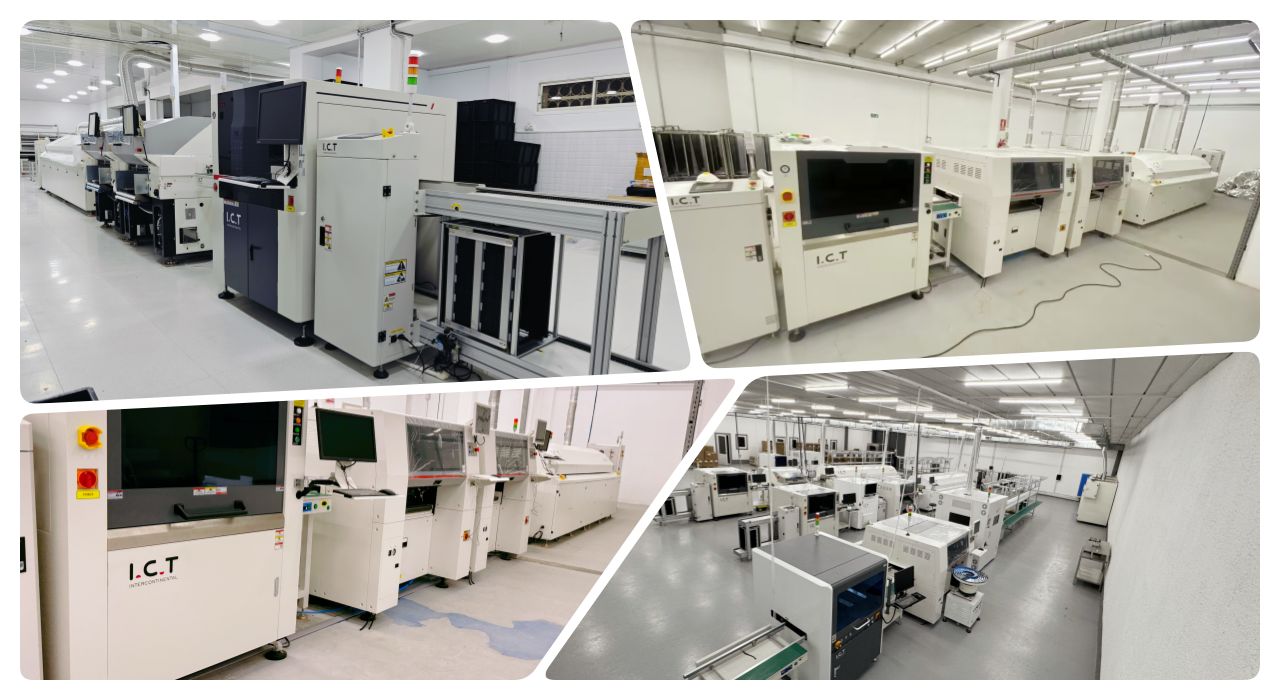

| Списък на оборудването на линията SMT
Нашата висококачествена производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /монтиране на етикети/мастиленоструен принтер |
| Видеоклип за успех на клиента
През 2025 г. I.C.T успешно достави пълна SMT производствена линия и DIP линия на ODM компания в Саудитска Арабия. Двама опитни технически инженери пътуваха до обекта в Близкия изток, за да осигурят пълна поддръжка при инсталиране и обучение. Видеото показва как екипът настройва напълно автоматичната машина за ситопечат SMT PCB заедно с друго оборудване, осигурявайки безпроблемна интеграция. Те напътстваха местния персонал през работата, отстраняването на неизправности и поддръжката, обхващайки всичко от зареждането на паста до циклите на почистване. Тази практическа услуга помогна на клиента да стартира бързо производството, постигайки високи добиви при сглобяването на потребителска електроника. Опитът на инженерите разреши предизвикателствата при настройката на място, изграждайки доверие и позволявайки на фабриката да спазва кратки срокове. Глобалният ангажимент на I.C.T превърна един сложен проект в плавен успех, доказвайки нашата отдаденост на задграничните партньори.
| Поддръжка за обслужване и обучение
I.C.T предоставя услуги от край до край за вашата напълно автоматична SMT PCB ситопечатна машина, започвайки с анализ на търсенето и планиране. Инсталирането на място от експерти осигурява бързо стартиране, както в нашия саудитски проект. Обучението включва практическа работа, оптимизация и безопасност за вашия екип. Ние предлагаме 24/7 дистанционна помощ и бърза реакция при проблеми, плюс надстройки, като доставка на автоматично поставяне или SPI връзки. С 8 глобални офиса локализираната поддръжка достига до вас навсякъде. Програмите за поддръжка удължават живота на машината с помощта на качествени части. Този пълен подход минимизира рисковете, намалява разходите и помага за изграждането на ефективни фабрики от нулата.
| Отзиви на клиенти
'Нашите инженери похвалиха бързите поправки на място на I.C.T по време на обучение в Близкия изток.' – Саудитски ODM мениджър. 'Автоматичният smt шаблонен принтер предоставя безупречни отпечатъци, повишавайки скоростта на нашата линия.' – Автомобилен клиент, Европа. „Сигурно опаковане, защитено оборудване чрез дълга доставка—без повреда.“ – Производител на светодиоди, Азия. 'Бързите отговори на запитванията ни поддържаха в графика — страхотни партньори.' – Electronics Firm, САЩ. Клиентите ценят нашите квалифицирани инженери, надеждни машини, внимателен транспорт и бърза поддръжка.
| Сертификати и стандарти
I.C.T притежава CE, RoHS и ISO9001, за да отговаря на стандартите за безопасност и еко за машината за ситопечат с напълно автоматична SMT печатна платка. Патентите обхващат ключови технологии като почистващи и транспортни системи. Вносните марки като Panasonic гарантират ниски повреди. Строгите фабрични тестове гарантират производителност. Тези знаци дават увереност в издръжливо, съвместимо оборудване.

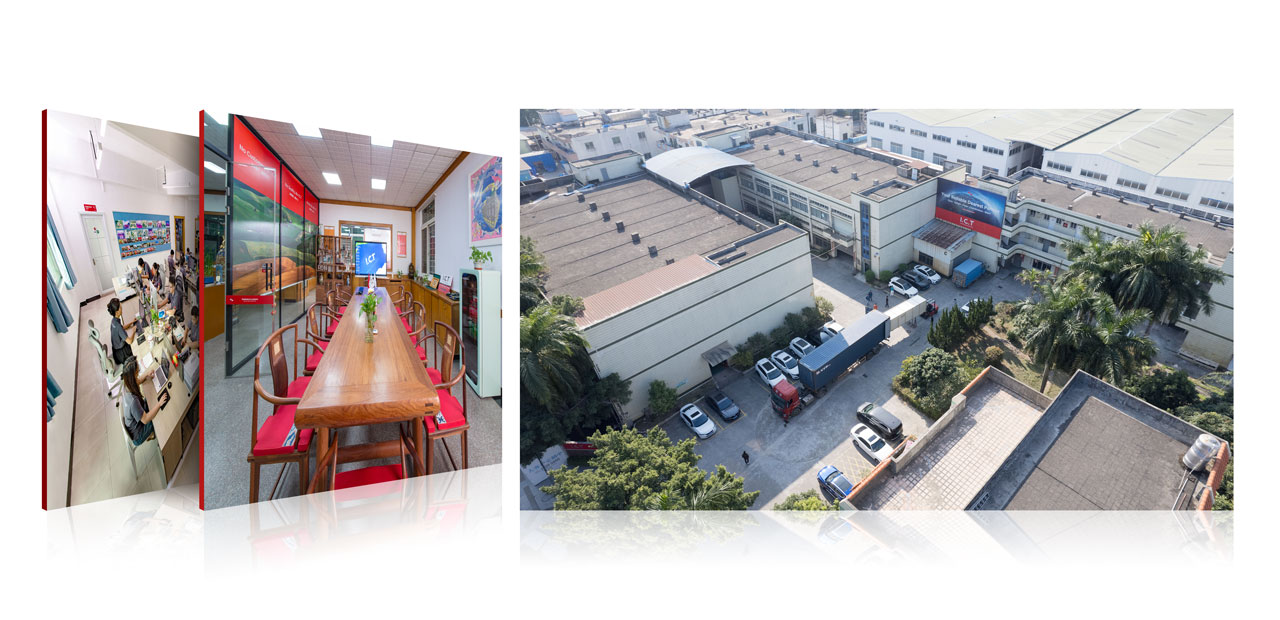

| За компанията I.C.T и нашата SMT фабрика
Основана през 2012 г., I.C.T има над 25 години опит в електрониката, с 89 служители и 20 инженери в съоръжения от 12 000 m² в Донгуан. Ние обслужваме 1600+ клиенти в 72 държави чрез 8 офиса. Вътрешната научноизследователска и развойна дейност и производство предоставят пълни SMT решения, които се разрастват бързо чрез строги системи за качество. Ние се фокусираме върху почтеността, отвореното споделяне и интеграцията на Industry 4.0. Това поддържа надеждни продукти като нашата smt печатна машина за печатни платки, с глобално локализирано обслужване за вашия успех.
