Технология за повърхностен монтаж (SMT) е известен метод, използван при сглобяването на електронни схеми, където компонентите се монтират директно върху повърхността на печатни платки (PCB).Производството на SMT се превърна в индустриален стандарт поради своята ефективност, рентабилност и способност за работа с приложения с висока плътност.Тази статия изследва подробния производствен процес на SMT, неговите предимства, недостатъци и основна терминология.
Технологията за повърхностен монтаж (SMT) е метод, използван за производство на електронни схеми, при който компонентите се монтират или поставят директно върху повърхността на печатни платки.Електронно устройство, създадено с помощта на SMT, се нарича a устройство за повърхностен монтаж (SMD). SMT позволява автоматизиране на поставянето на компоненти и запояване, което води до високоефективни и мащабируеми производствени процеси.За разлика от технологията за проходни отвори, която изисква пробиване на отвори в печатната платка, SMT компонентите са запоени върху повърхността, което прави процеса по-бърз и по-подходящ за миниатюризация.
Повишена плътност: SMT позволява по-висока плътност на компонентите, което е от съществено значение за създаването на по-компактни и сложни електронни устройства.
Подобрена производителност: SMT компонентите обикновено имат по-ниско съпротивление и индуктивност при връзката, което води до по-добри електрически характеристики.
Автоматизация: Производствените линии SMT могат да бъдат силно автоматизирани, намалявайки разходите за труд и увеличавайки производствените скорости.
Рентабилен: Поради автоматизацията и по-малкото използване на материали (напр. по-малко пробити дупки), SMT като цяло е по-рентабилен от традиционните методи.
Надеждност: SMT компонентите са по-малко податливи на механично напрежение, тъй като са запоени директно върху повърхността на печатната платка.
Сложност на ремонта: Поради малкия размер на SMT компонентите, поправката или преработването им може да бъде по-голямо предизвикателство в сравнение с компонентите с проходни отвори.
Първоначални разходи за настройка: Създаването на SMT производствени линии може да бъде скъпо поради необходимостта от специализирано оборудване и машини.
Топлинно управление: SMT може да създаде предизвикателства при управлението на топлината, тъй като компонентите са разположени близо един до друг, което прави разсейването на топлината по-трудно.
The SMT производствен процес включва няколко критични стъпки, всяка от които изисква прецизност и специализирано оборудване.Ето подробен поглед върху всеки етап:
Първата стъпка в производствения процес на SMT е печатането на спояваща паста.Използва се шаблон или екран за нанасяне на спояваща паста върху подложките на печатната платка, където ще бъдат поставени компонентите.Пастата за запояване се състои от смес от малки топчета за запояване и флюс, който помага на спойката да се придържа към подложките на PCB.Прецизността в тази стъпка е от решаващо значение, тъй като всяко разминаване може да доведе до дефекти в крайния продукт.
След нанасяне на спояващата паста, печатната платка се премества към машината за вземане и поставяне.Тази машина взима устройства за повърхностен монтаж от макари или тави и ги поставя точно върху печатната платка.Машината за поставяне използва комбинация от вакуумни и механични хващачи за боравене с компоненти и сложни системи за зрение, за да гарантира прецизно поставяне.Ефективността и скоростта на машината за вземане и поставяне са критични за общата производителност на производствените линии за SMT.
След поставянето на компонентите, печатната платка преминава през процес на запояване за трайно закрепване на компонентите.Има два основни вида запояване, използвани в SMT производството:
Reflow запояване: Това е най-често срещаният метод.ПХБ, сега запълнена с компоненти, преминава през пещ за повторно оформяне.Фурната загрява платката по контролиран начин, карайки спояващата паста да се стопи и да образува здрава връзка между компонентите и печатните платки.
Вълново запояване: Използва се по-рядко в SMT, вълновото запояване включва преминаване на печатната платка върху вълна от разтопена спойка.Този метод е по-често срещан при сглобяване през отвори, но може да се използва за платки със смесена технология.
Контролът на качеството е критична част от производствения процес на SMT.Проверката гарантира, че компонентите са правилно поставени и запоени.Използват се няколко техники:
Автоматизирана оптична инспекция (AOI): AOI системите използват камери, за да заснемат изображения на PCB и да ги сравнят с предварително определен шаблон, за да открият всякакви грешки при поставянето или запояването.
Рентгенова инспекция: Използва се за по-сложни платки или където компонентите са скрити от погледа, рентгеновата проверка може да открие вътрешни дефекти в спойките и да провери качеството на връзките.
Ръчна проверка: Макар и по-рядко поради автоматизацията, ръчната проверка понякога се използва за сложни или високонадеждни платки.
След проверка, PCB се подлага на функционален тест, за да се гарантира, че работи правилно.Има няколко вида тестове, включително:
Тестване в рамките на веригата (I.C.T): I.C.T използва електрически сонди, за да тества отделните компоненти на печатната платка.
Функционално тестване: Това включва тестване на печатната платка по начин, който симулира средата за крайна употреба, за да се гарантира, че работи според очакванията.
След като печатната платка премине всички инспекции и тестове, тя преминава към етапа на крайния монтаж.Това може да включва допълнителни стъпки като прикрепване на радиатори, корпуси или съединители.Накрая завършеният продукт се опакова и подготвя за изпращане до клиента.

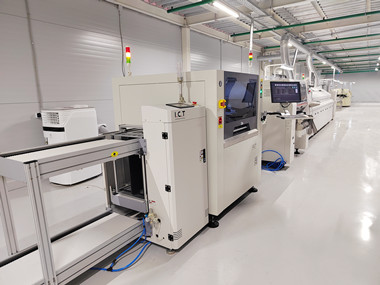

SMT производствените линии са проектирани да оптимизират ефективността и качеството на производствения процес.Тези линии се състоят от няколко взаимосвързани машини, всяка от които изпълнява специфична функция в процеса на сглобяване.Оформлението и конфигурацията на SMT производствена линия може да варира в зависимост от сложността на произвежданите продукти и изискванията за производствен обем.Ключовите компоненти на SMT производствените линии включват:
Принтери с паста за запояване: Тези машини нанасят спояваща паста върху PCB с висока точност.
Машини за вземане и поставяне: Автоматизирани машини, които поставят компоненти върху PCB.
Пещи за претопяване: Оборудване, използвано за нагряване на печатни платки и претопяване на спояващата паста.
Системи за инспекция: AOI и рентгенови апарати за осигуряване на качествен контрол.
Конвейерни системи: Използва се за транспортиране на печатни платки между различните етапи на производствената линия.
Дизайнът и ефективността на производствените линии за SMT са от решаващо значение за постигане на високи добиви и поддържане на конкурентни производствени разходи.
Разбирането на терминологията, използвана в SMT производството, е от съществено значение за всеки, който участва в процеса.Ето някои ключови термини:
PCB (Печатна платка): Платката, върху която са монтирани компонентите.
SMD (устройство за повърхностен монтаж): Компоненти, предназначени за повърхностен монтаж.
шаблон: Шаблон, използван за нанасяне на спояваща паста върху печатната платка.
Поток: Химически почистващ агент, който помага на спойката да се залепи към печатните платки.
Reflow запояване: Процес, при който спояващата паста се разтопява, за да се създадат електрически връзки.
AOI (Автоматизирана оптична инспекция): Система за машинно зрение, използвана за контрол на качеството.
BGA (матрица с топка): Вид опаковка за интегрални схеми, която използва топки за запояване за свързване към печатната платка.
Технологията за повърхностен монтаж (SMT) революционизира индустрията за производство на електроника, като позволи производството на печатни платки с висока плътност и висока производителност по рентабилен начин.Производственият процес на SMT включва няколко критични стъпки, от отпечатване на спояваща паста до окончателно сглобяване, всяка от които изисква прецизност и специализирано оборудване.Като разбират тънкостите на производствените линии за SMT, производителите могат да оптимизират своите процеси, да намалят разходите и да произвеждат надеждни, висококачествени електронни устройства.Независимо дали сте опитен професионалист или новодошъл в областта, разбирането на основите на SMT е от съществено значение за успеха в съвременната електронна индустрия.
