Технологията на Surface Mount (SMT) играе решаваща роля в съвременния PCB сглобяване, а SMT транспортьорите са от съществено значение за ефективно транспортиране на платки за печатни платки чрез различни производствени етапи. Различните видове SMT PCB транспортьори са проектирани да отговарят на различни нужди в производствените линии на SMT.
Независимо дали сте производител на печатни платки, интегратор на оборудване, доставчици на SMT машини или SMT процесен инженер, разбирането на различните видове транспортьори може да ви помогне да изберете правилното решение за обработка на ПХБ за вашите нужди.
Тази статия ще изследва различните видове транспортьори за обработка на ПХБ, техните принципи на работа, основни характеристики и сценарии на приложение.

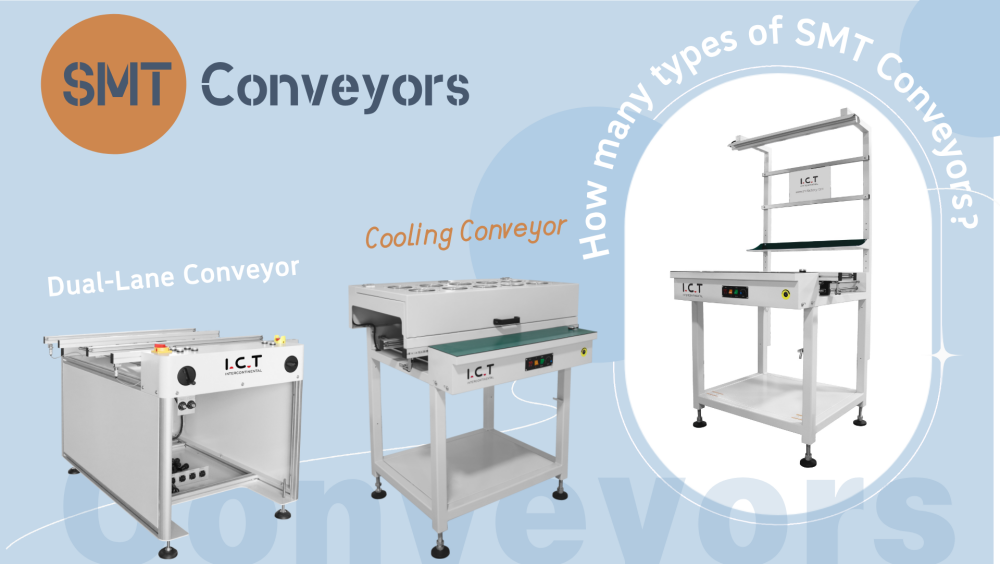

Класификация на SMT транспортьорите въз основа на метода на предаване

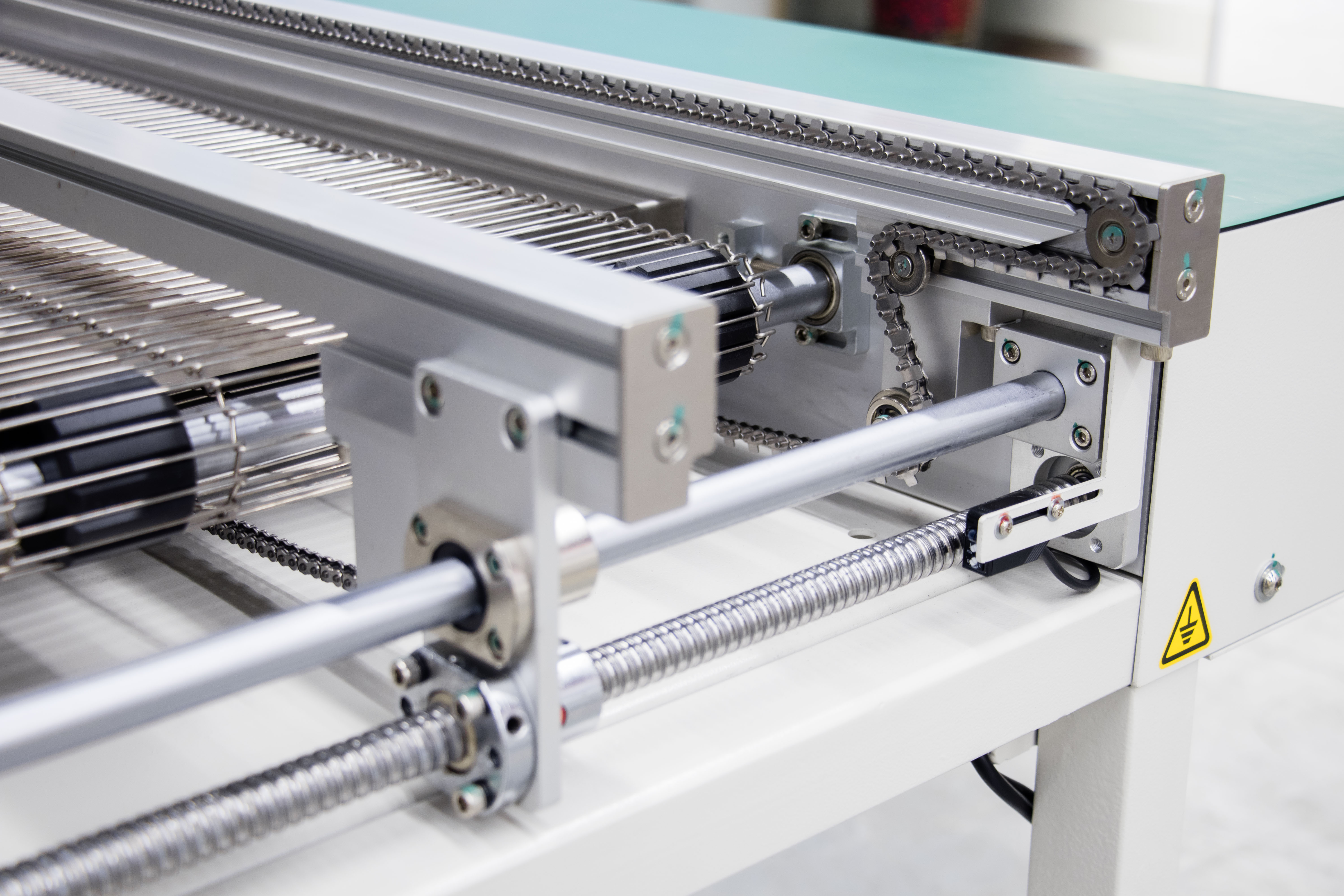

1. Веригически конвейер (PCB конвейерна верига)
Верижният конвейер използва механизъм, управляван от верига за транспортиране на платки за печатни платки, което го прави подходящ за високоскоростни производствени линии с голям обем.
Принцип на работа:
Верижният конвейер използва метални вериги или антистатични пластмасови вериги като предавателна среда и задвижва веригите през двигатели, за да осигури плавно предаване на ПХБ в производствената линия.
Основни характеристики:
-
Високотемпературна съпротивление: Подходящо за предаване на PCB след високотемпературни процеси, като например запояване на презареждане и вълново запояване.
-
Силен капацитет на лагера: Подходящ за по -тежки или по -големи платки за печатни платки, като сървърни дънни платки, модули за захранване и т.н.
-
Антистатичен дизайн: Веригата за защита на ESD може да бъде оборудвана по избор, за да се намали въздействието на статичното електричество върху ПХБ.
Прехвърляне на PCB в производствените линии на SMT, особено след висока температура или тежък трансфер на PCB.
PCB трансфер преди и след презареждане на запояване и вълново запояване.
Изисквания за прехвърляне на голям размер или специален материал (като метален субстрат).

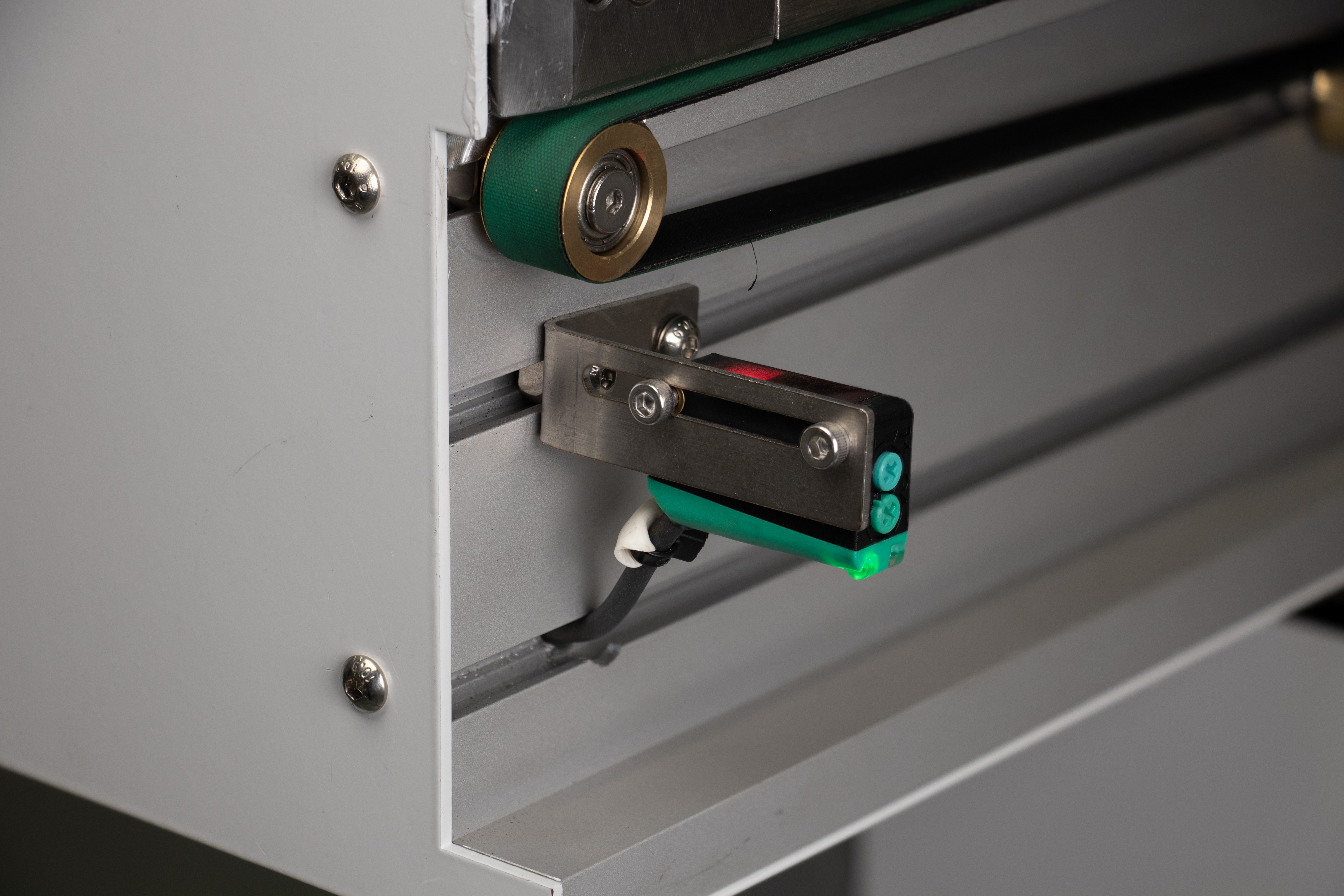

2. Конвейер на колан (PCB конвейер)
Този тип работна станция използва конвейер за колан за транспортиране на платки за печатни платки, обикновено разположени хоризонтално или при наклон и е подходящ за производство на среден до голям мащаб.
Принцип на работа:
ПХБ за PCB тип на колана използва гумени колани или антистатични PU колани като предавателна среда и разчита на ролки или задвижващи колела, за да задвижва коланите за постигане на трансмисия на PCB.
Основни характеристики:
Плавна трансмисия: Намалете вибрацията на PCB, подходяща за процеси с високи изисквания за стабилност.
Лек и гъвкав: Проста структура, подходяща за различни оформления на производствената линия.
Широка гама от приложения: може да се използва за различни размери и дебелини на ПХБ без ограничения.
Приложение:
PCB, предаващ преди и след SMT кръпка.
Подходящ за предаване на стандартни PCB или малки електронни компоненти.
Изисква ниска среда за производство на вибрации и ниска вибрация, като електронно производство с висока точност.

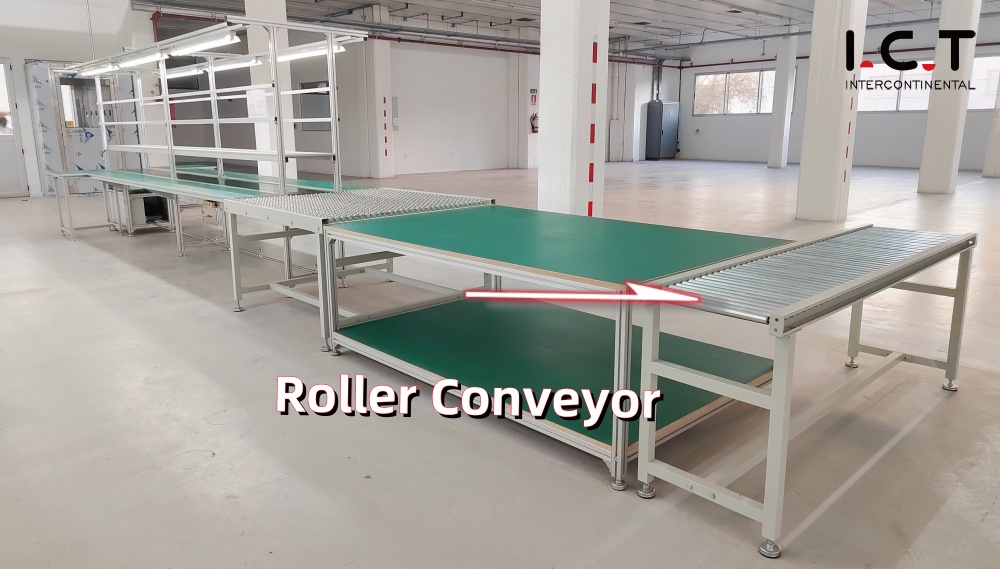

3. Ролерен конвейер (транспортьор за прехвърляне на PCB)
Работна станция на ролкови конвейер използва множество паралелни ролки за прехвърляне на платки за печатни платки, обикновено използвани за транспорт на къси разстояния и е подходяща за производствени линии с малки до средни среди.
Принцип на работа:
Ролките се задвижват от оператори или машини, прехвърляйки печатни платки чрез физическото подвижно действие. Тази система е подходяща за неправилна форма или по-тежка PCB.
Основни функции:
Рентабилни, лесни за поддръжка и поддържат по-тежки товари, което го прави идеален за електронни компоненти и неправилни оформени или по-тежки печатни платки.
Регулируем към различни размери на платката на PCB, осигурявайки гъвкавост за различни приложения.
Поддържа както ръчен, така и автоматизиран трансфер на печатни платки за гъвкави операции.
Проста поддръжка и по-ниски оперативни разходи, предлагащи дългосрочна ефективност.
Приложение:
SMT буферни транспортьори между различни етапи на обработка.
Настройки за инспекция на PCB за ръчна проверка.
Малки или средни производствени линии, способни да обработват различни размери на печатни платки.
Транспортиране на по -тежки печатни платки или тези, които изискват специално управление.

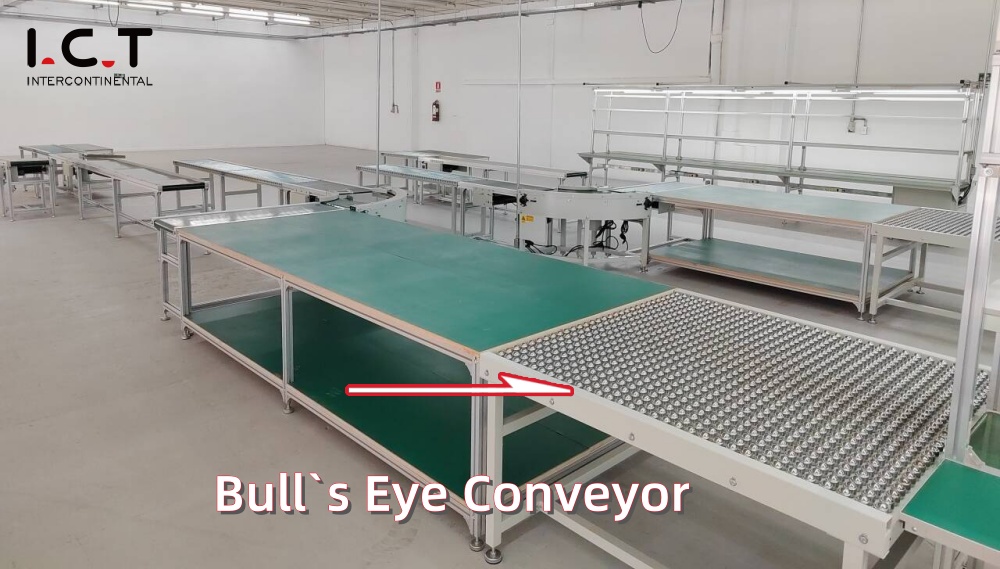

4. Пренасектор за очи на бик
Докинг станцията на Bull's Eye регулира ПХБ в определена посока през въртяща се платформа, за да осигури точно докинг с оборудване надолу по веригата. Често се използва в производствените линии на SMT за влизане в процеса на приставка след кръпка.
Функции:
Прецизно въртене: Ъгълът на въртене на PCB може да бъде контролиран, за да се осигури точно докинг.
Висока адаптивност: Тя може да се адаптира към изискванията на производствения процес в различни посоки и да оптимизира оформлението на производствената линия.
Силна стабилност: Той приема механизъм за въртене с висока точност, за да осигури безпроблемна работа и да намали грешките на движението на PCB.
Какъв тип транспортьор за обработка на печатни платки предпочитате? >>>
Класификационен транспортьор за сглобяване на печатни платки въз основа на функция

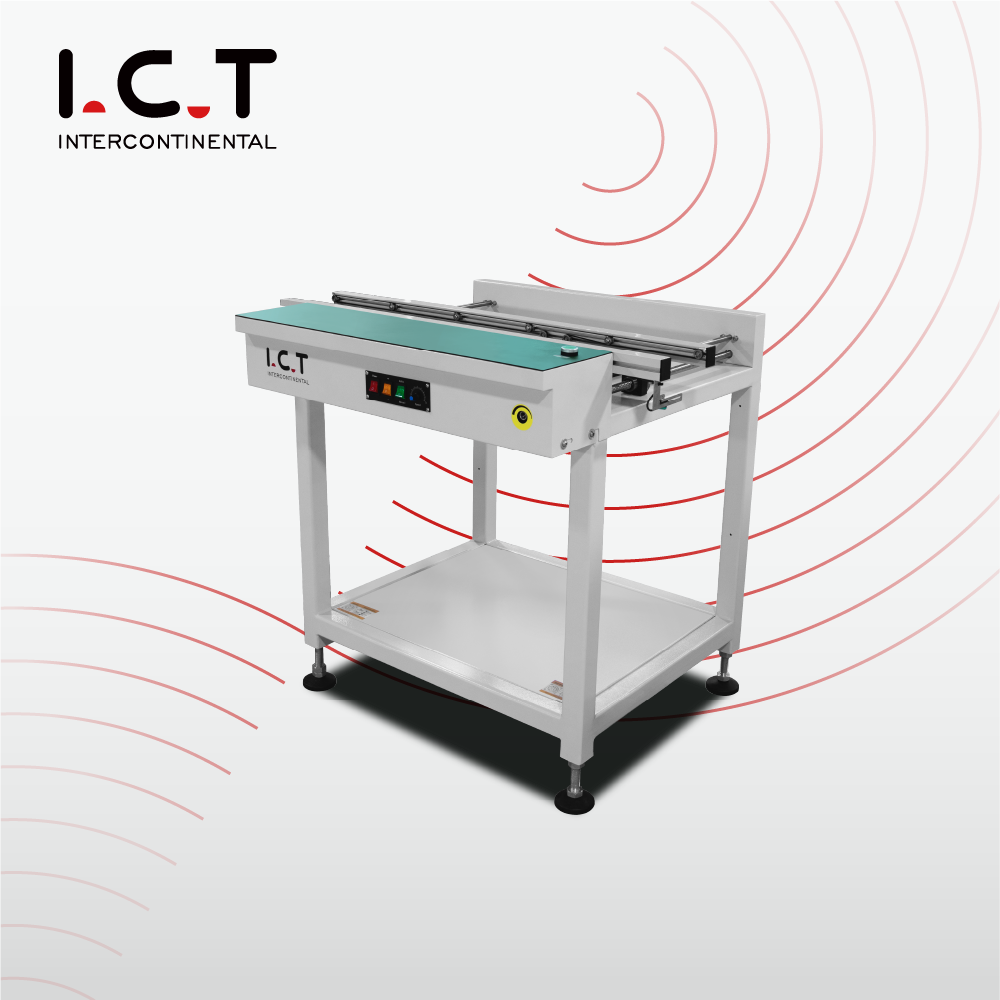

1. Стандартен SMT конвейер (конвейер за PCB)
Използва се за пренос
Принцип на работа:
Моторът се задвижва от колан или верига, за да прехвърли ПХБ по пистата към следващия процес.
Характеристики:
Проста структура, ниска цена, подходяща за всички SMT производствени линии.
Вземете оферта >>
2. Многофункционални SMT PCB транспортьори
Многофункционалният конвейер е устройство, което интегрира множество функции в едно, като се стреми да подобри гъвкавостта и ефективността на производствената линия.
В сравнение с традиционния еднофункционален SMT транспортьор, многофункционалният конвейер обикновено има следните видове:

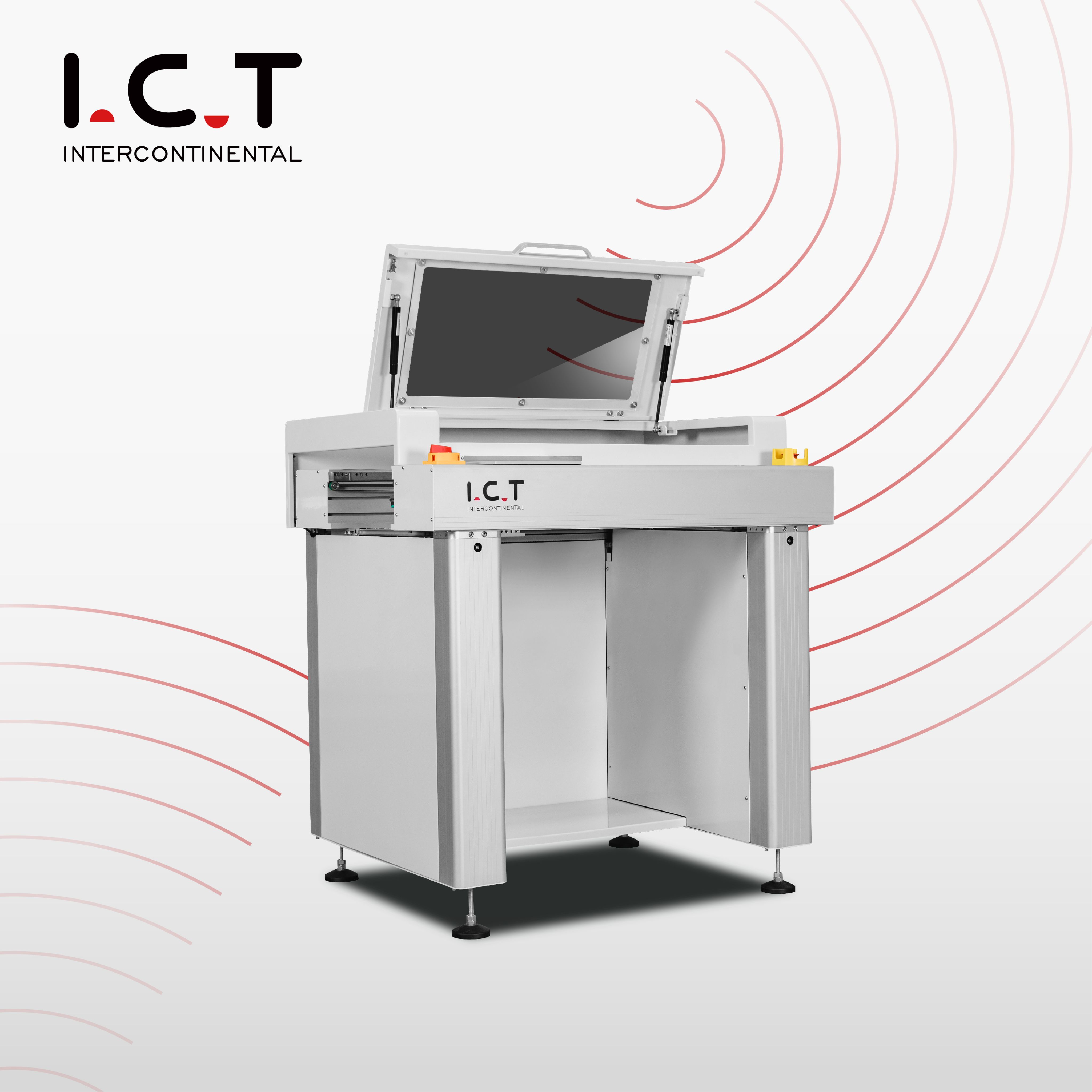

2-1. SMT връзка/инспекционен конвейер
Приложение:
Визуална инспекционна станция в производствена линия SMT (преди/след инспекция на AOI)
Ремонт или ръчна заваръчна станция
Връзка за контрол на качеството
Принцип на работа:
Осигурява стабилна платформа за прехвърляне на печатни платки, оборудвана със осветление и лупа за ръчна визуална проверка или преработка.
Характеристики:
PCB може да бъде спрян поотделно, операторът може да проверява или преработва, някои модели поддържат двойни песни или регулируема скорост.
Вземете оферта >>

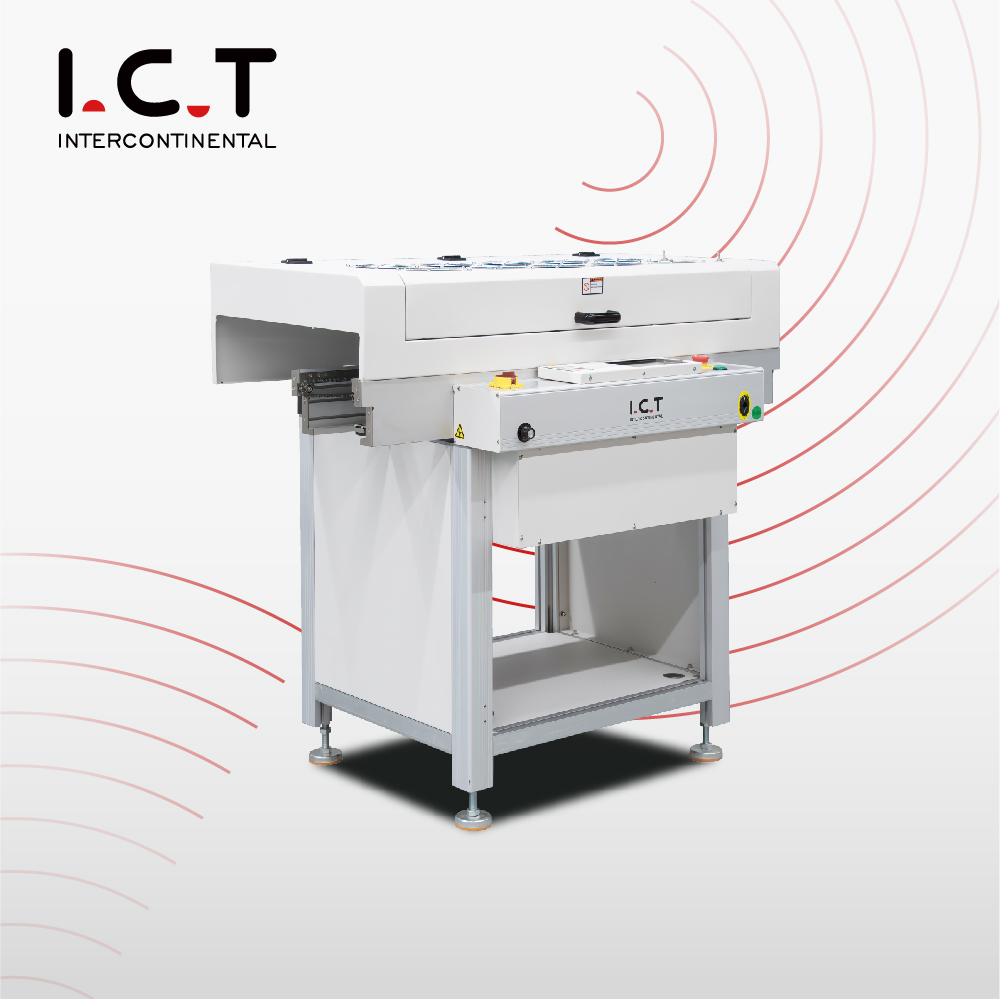

2-2. SMT PCB охлаждащ транспортьор
Приложение:
След запояване на попълване/вълна/селективно запояване, уверете се, че PCB е на безопасна температура, преди да влезете в процеса на проверка или сглобяване.
Преди чувствителните към температурата процеси, като покритие или специфични етапи на сглобяване.
Принцип на работа:
Охлаждащият транспортьор използва естествено или въздушно охлаждане за понижаване на температурата на PCB, като гарантира стабилен пренос на проверка или сглобяване.
Функции:
Конвейерът за охлаждане на PCB бързо се охлажда с помощта на естествено или въздушно охлаждане, поддържа регулируем въздушен поток, осигурява стабилна работа и се използва широко за управление на температурата след запояване.
Вземете оферта >>

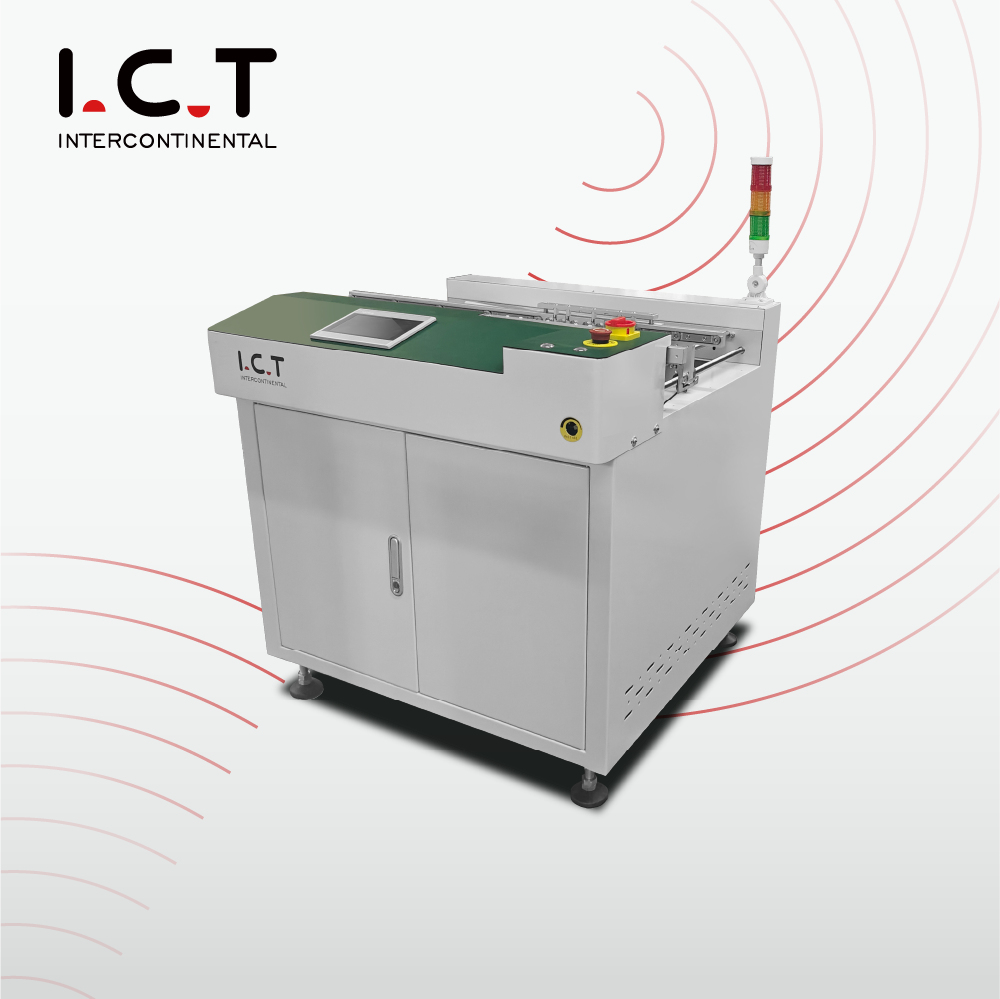

2-3. SMT PCB Отхвърлен конвейер
Приложение:
Скрининг на дефектни продукти на производствената линия;
Използва се заедно с AOI, SPI, I.C.T и друго оборудване за проверка;
Предотвратяване на дефектните продукти да влизат в следващия процес и подобряване на скоростта на добив.
Принцип на работа:
Открийте статуса на PCB и автоматично отклонете ПХБ, които не отговарят на стандартите към специална зона за преработка.
Характеристики:
Висока точност на откриване, ръчен или автоматичен скрининг и подобрено управление на качеството на производството.
Вземете оферта >>
2-4. SMT PCB телескопичен транспортьор
Приложение:
Производствени линии, които изискват гъвкава регулиране на пътя на предаване
Приложимо за съвместното производство на PCB с различни размери
Принцип на работа:
Дължината на пистата може да се регулира, за да отговаря на различни размери на печатни платки или производствени изисквания.
Характеристики:
Разстоянието на предаването може да се регулира динамично, за да се подобри гъвкавостта на производствената линия.
Вземете оферта >>
2-5. SMT PCB Flipper / инвертор
Приложение:
PCB производство, което изисква двустранен монтаж
След приключване на монтажа на SMT, обърнете го за запояване на приставки
Принцип на работа:
PCB се завърта на 180 ° през пневматичен или механичен механизъм за обръщане, подходящ за двустранна обработка.
Характеристики:
Прецизно прелистване, стабилна работа, подходяща за двустранни процеси на пластир и приставки.
Вземете оферта >>
2-6. SMT PCB Turn Conveyor / Diverter
Приложение:
Ограничено пространство за производствена линия, трябва да регулирате посоката на предаване на печатни платки
Свържете оборудването в различни посоки
Принцип на работа:
Използва се за пренасочване на потока на ПХБ в различни канали в a
производствена линия (въртене 90 °, 180 °, 270 °).
Характеристики:
Оптимизирайте оформлението на производствената линия, намалете подовото пространство и се адаптирайте към сложните изисквания на процеса.
Вземете оферта >>
2-7. SMT PCB транслационен транспортьор
Приложение:
Високоскоростна производствена линия, намаляваща препятствието на еднолентовата трансмисия;
Връзка преди и след двойна лента за поставяне или двойно лентово попълване.
Принцип на работа:
Чрез хоризонталния движещ се механизъм PCB се премества от една песен в друга, за да се постигне двойна или многопроходна трансмисия.
Характеристики:
Подкрепете смяна на мулти-проходими, подобряване на ефективността на производството, подходящо за двойна или многопроводната оборудване.
Вземете оферта >>
← Щракнете върху изображението за видео

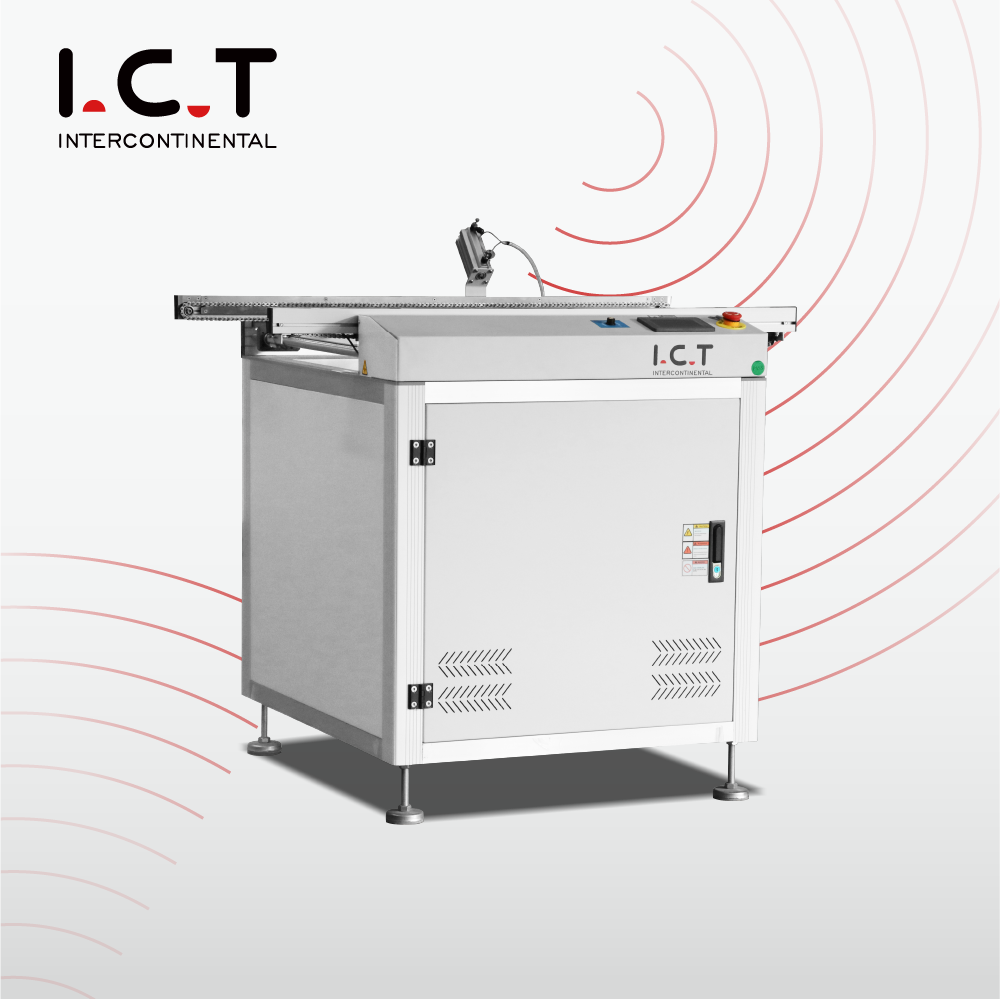

2-8. SMT PCB Промяна на ръба машина (PCB въртящ се транспортьор)
Приложение:
Производствени линии, които трябва да регулират ориентацията на PCB;
Свържете оборудването с фиксирана посока на подаване на дъската.
Принцип на работа:
Чрез въртящия се механизъм PCB се променя един до друг (90 ° или 180 °), за да се регулира посоката или ъгъла на предаване.
Характеристики:
Подходящ за производствени процеси, които изискват странични промени и оптимизират връзката на оборудването.
Вземете оферта >>
← Щракнете върху изображението за видео
3. Автоматизиран конвейер (вграден SMT транспортьор)
Автоматизиран конвейер се интегрира с оборудване като роботи и AOI на производствената линия на SMT, което позволява напълно автоматизирано производство, подобрявайки ефективността и качеството на продукта чрез автоматично обработка на печатни платки.
Принцип на работа:
Автоматизираният конвейер се свързва с роботи и AOI оборудване за автоматично транспортиране и обработка на ПХБ. Роботите поставят компоненти, AOI проверява качеството на запояване, а конвейерът гарантира плавен трансфер на PCB между устройства по време на производството.
Основни характеристики:
Ефективна трансмисия: Осигурява високоскоростен, стабилен транспорт на ПХБ, намаляване на ръчната интервенция и повишаване на ефективността.
Прецизен конвейер: Работи безпроблемно с роботи и AOI, за да осигури точен трансфер и позициониране на PCB.
Интелигентно управление: разполага с интелигентна система, която регулира скоростта и пътя за гъвкаво производство.
Мониторинг в реално време: наблюдава състоянието на производството в реално време, бързо идентифициране и справяне с проблеми.
Приложение:
Напълно автоматизирана SMT линия: Работи с роботи и AOI за без надзор.
Сглобяване на PCB с висока точност: Осигурява точен трансфер на PCB за прецизен монтаж.
Гъвкаво производство: Позволява бързо превключване за многостепенно производство, производство на малки партиди.
Класификация SMT линейна конвейер въз основа на приложението
В индустрията за производство на електроника PCB транспортьорите могат да се използват в различни производствени линии, за да отговарят на конкретни изисквания за процес и производство в зависимост от техните сценарии на приложение.
По -долу са някои от основните сценарии за приложение и техните характеристики:
1. SMT производствена линия:
Приложение: свързва оборудване като принтери, машини за разположение и презареждане на запояване, за да се осигури гладка трансмисия на PCB.
Изисквания: Прецизно позициониране, регулируема скорост и висока съвместимост за високоскоростно и високо прецизно производство.
2. Вълна за запояване на производствена линия:
Приложение: Ръководи PCBS към фурната за запояване на вълната, осигурявайки качество и консистенция на запояване.
Изисквания: Високотемпературната устойчивост, предотвратява изкривяването на PCB и поддържа стабилна скорост за ефективно запояване.
3. Производствена линия за сглобяване на приставки:
Приложение: Доставя PCBS към станцията за вмъкване за ръчно вмъкване на компоненти.
Изисквания: Осигурява буфериране и позициониране, за да се осигури ефективно и точно поставяне.
4. Производствена линия за проверка и тестване:
Приложение: Изпраща PCB на оборудване за проверка за качество и функционална проверка.
ИЗИСКВАНИЯ: Точно докове с инспекционно оборудване, за да се осигури стабилни и надеждни тестове.
SMT производствена линия

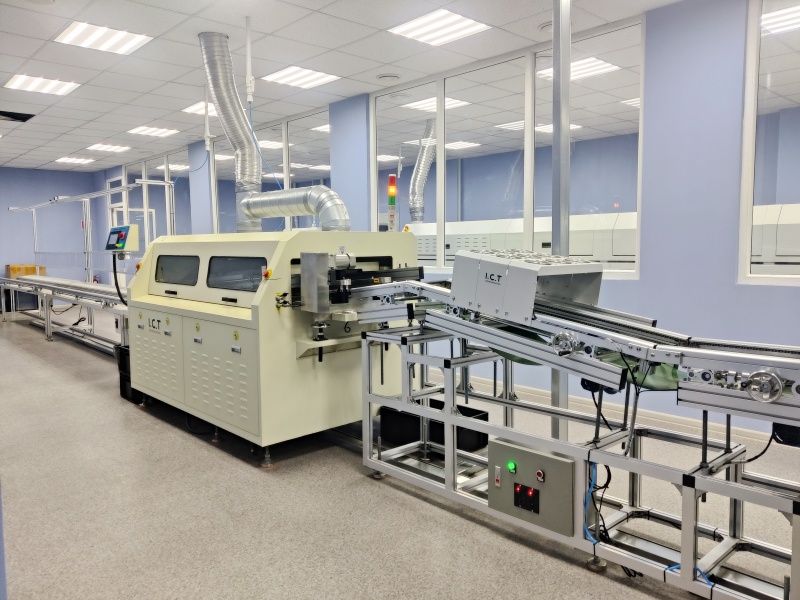

Потапяща линия за сглобяване
Искате ли да подобрите производствената си линия? >>>
Класификационен PCB конвейер въз основа на материали
В индустрията SMT, SMT транспортьорите В зависимост от материала, транспортьорите са разделени главно на две категории:
1. Метални транспортьори:
2. Пластмасови транспортьори:
При избора на материала за транспортьорите е важно да се вземат предвид специфичните нужди на производствената линия на SMT, включително условията на околната среда, изискванията за натоварване и ограниченията на бюджета, за да се гарантира производителността и надеждността на оборудването.
Класификационен транспортьор за обработка на печатни платки въз основа на конфигурация

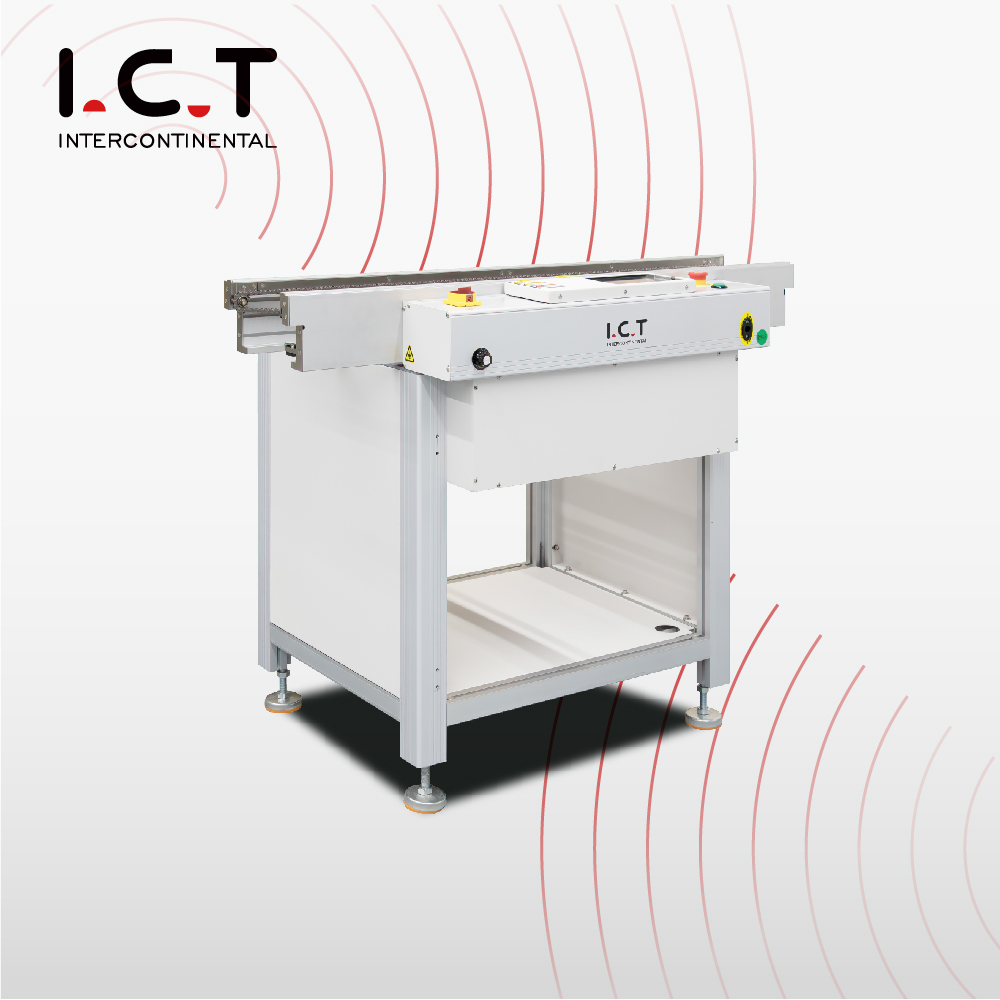

I.C.T PLC транспортьор от висок клас PLC
PLC базиран конвейер
Разширени транспортьори с програмируем логически контрол (PLC).
Разполага с сензорен екран за мониторинг в реално време и персонализирано програмиране.
I.C.T PCB общ конвейер
Конвейер на базата на микроконтролер
Опростена функционалност
Използва се при основен SMT монтаж.
Класификация SMT конвейерна лента въз основа на скоростта
1.
2. Високоскоростен PCB конвейер
Как да изберете правилния SMT транспортьор за вашата продукция?
Изборът на правилната PCB конвейерна система зависи от специфични производствени нужди, като размер на печатни платки, скорост на обработка и ниво на автоматизация. Независимо дали се нуждаете от верижен конвейер за тежкотоварни PCB, конвейер за прецизно обработка или въздушен плаващ транспортьор за чувствителни вериги, изборът на подходящо оборудване е от съществено значение за ефективността и качеството.
За тези, които искат да интегрират високоефективни SMT транспортьори в своите производствени линии, разбирането на тези класификации може да помогне за вземане на информирано решение. Търсите ли надежден производител на конвейери на SMT?
Свържете се с нас днес, за да намерите най -доброто решение за нуждите на вашия транспортьор за сглобяване на ПХБ! >>>
