Три въпроса за PCBA - Какво е значението на PCBA?Какво е производственото оборудване, необходимо за PCBA?Какъв е производственият процес на PCBA?

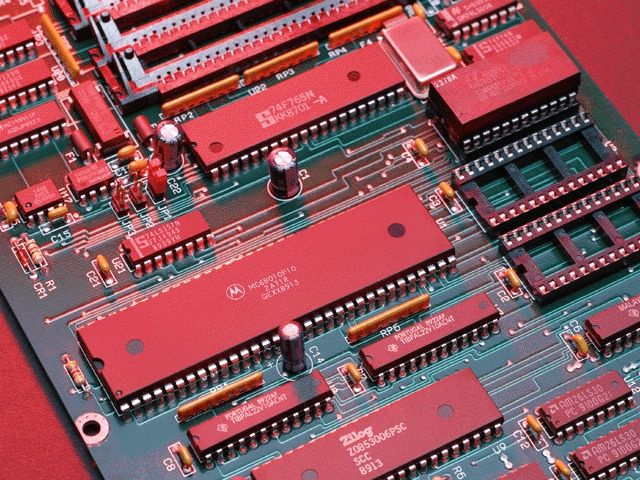

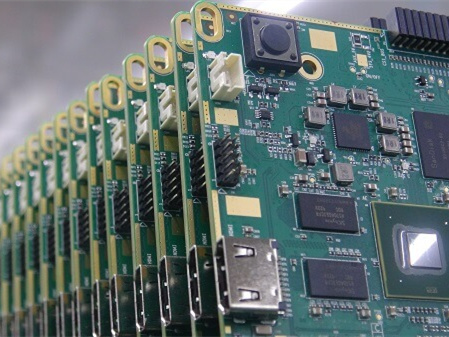

Значението на PCBA

PCBA е съкращението от Printed Circuit Board + Assembly, наричано още PCB Assembly.

След като PCB премине през процесите на SMT, DIP plug-in, PCBA тестване, проверка на качеството и сглобяване, се формира завършен продукт, наричан PCBA.Почти всички електронни продукти, като смартфони, компютри, телевизори, LED и т.н., изискват PCBA платки.

PCBA трябва да обработи празна печатна платка чрез поредица от процеси и накрая да я преработи в електронен продукт, който може да се използва от потребителите.В процеса на производство една връзка е свързана с другата и която връзка има проблем с качеството, това ще има голямо влияние върху качеството на продукта.

Основно оборудване за производство на PCBA

Основното оборудване, необходимо за производството на PCBA, включва печатна машина за шаблони, машина за избор и поставяне, фурна за преформатиране, оборудване за проверка, машина за вълново запояване, машина за почистване на SMT, I.C.T, FCT и др.

Заводите за преработка на PCBA от различен мащаб ще бъдат оборудвани с различно оборудване.

Основното производствено оборудване на PCBA е както следва:

1. Машина за печат на шаблони

Принципът на работа на машината за печат на спояваща паста е: левият и десният скрепер отпечатват спояващата паста върху печатната платка през шаблона.

2. Машина за избор и поставяне

Машината за избор и поставяне, известна още като система за повърхностен монтаж, е устройство, което поставя точно компоненти върху подложките на печатни платки чрез преместване на главата за поставяне в производствената линия.

3. Пещ за претопяване

След като повторното запояване загрее въздуха или азота до достатъчно висока температура, издухайте го към печатната платка с прикрепените компоненти, така че спойката от двете страни на компонентите да се разтопи и да се залепи към дънната платка.

4. Оборудване за проверка

Има приблизително три вида оборудване за тестване на пазара, AOI (автоматична оптична инспекция), SPI (инспекция на паста за запояване) и AXI (автоматична рентгенова инспекция).

Машината автоматично сканира печатната платка през камерата, открива дефектите на печатната платка и маркира дефектите през дисплея.

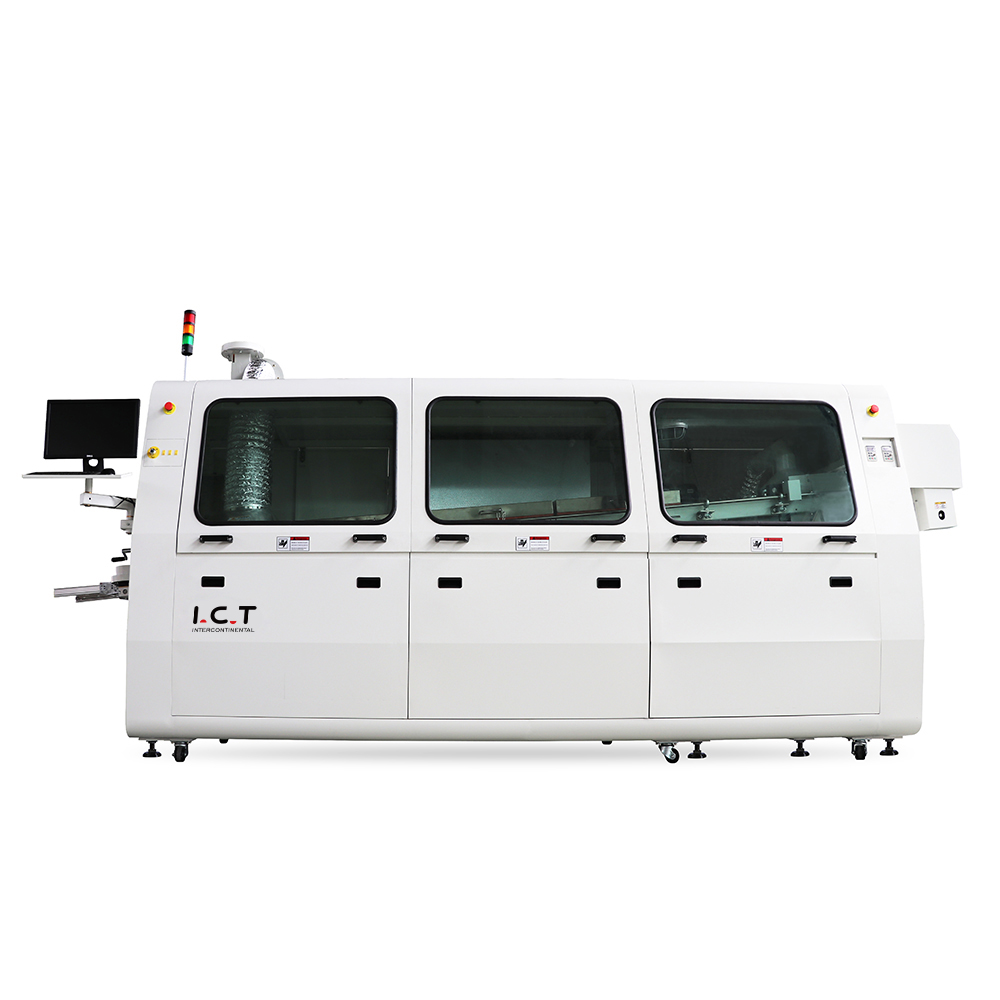

5. Машина за запояване с вълни

Вълновото запояване е да направи повърхността за запояване на платката за запояване директно в контакт с високотемпературния течен калай, за да се постигне целта на запояването.

И специално устройство кара течния калай да образува вълнообразен феномен, така че се нарича 'машина за запояване на вълни'.

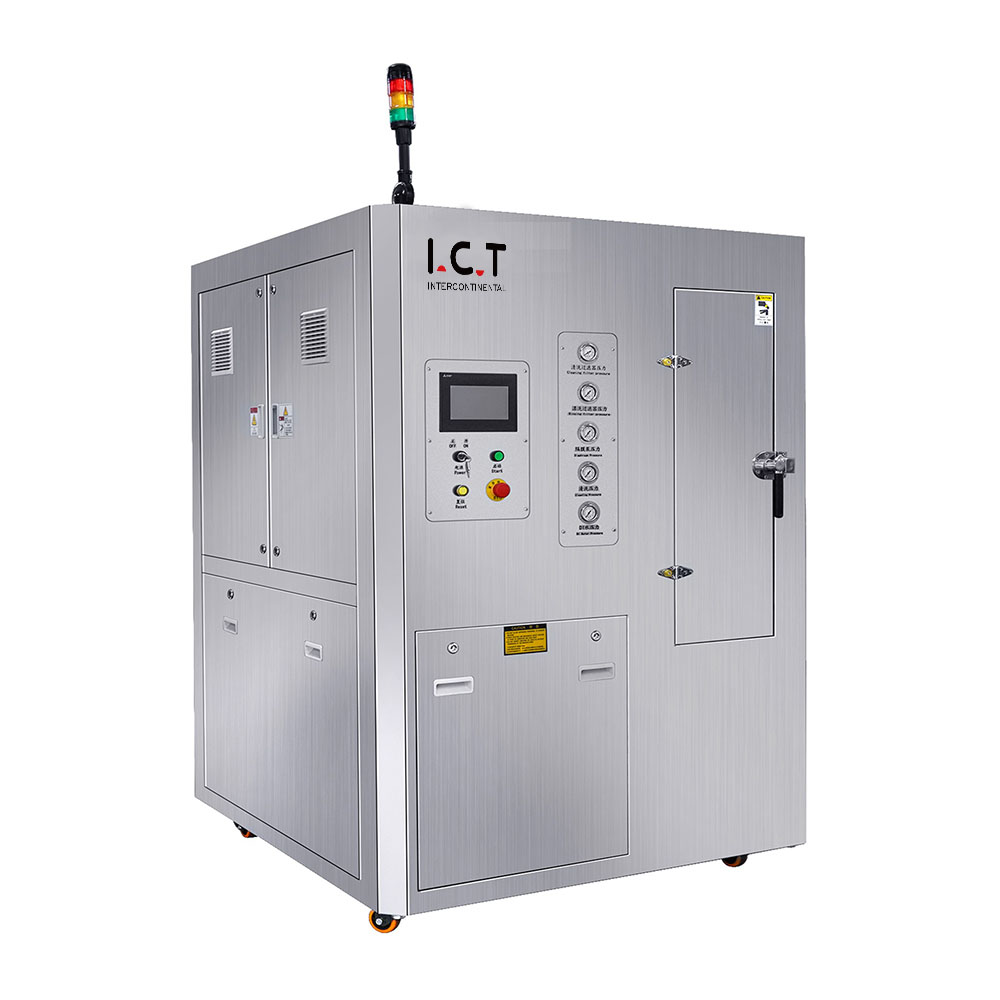

6. SMT почистваща машина

Почистващата машина се използва за почистване на платката PCBA, която може да премахне остатъците от платката след запояване.

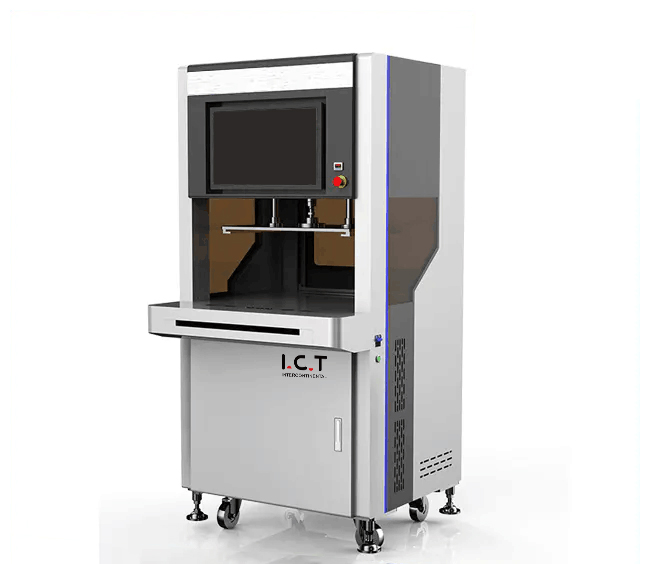

7. I.C.T

I.C.T Тестът използва главно тестовите сонди за контакт с тестовите точки на оформлението на PCB, за да открие отворена верига, късо съединение и заваряване на всички части на PCBA.

8. FCT

FCT Отнася се за тест на целевата платка, за да се измери дали реакцията на изходния терминал отговаря на изискванията.

Процес на производство на PCBA

Производственият процес на PCBA може да бъде разделен на няколко основни процеса, SMT→ DIP → PCBA тестване → сглобяване на завършен продукт.

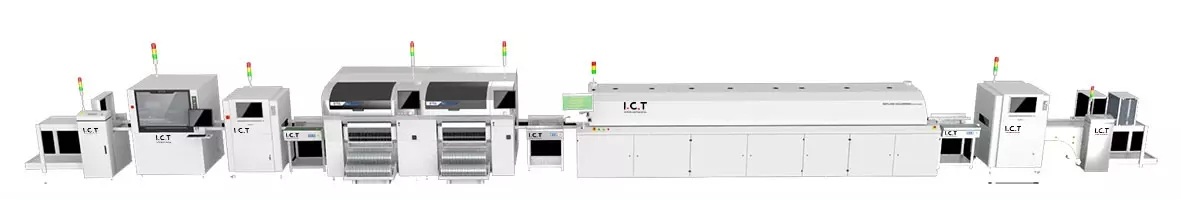

1. SMT

SMT производствена линия могат да бъдат разделени на напълно автоматична производствена линия и полуавтоматична производствена линия според степента на автоматизация.

Най-често срещаните напълно автоматични SMT производствени линии включват SMT Loader + Stencil Printing Machine + Pick and Place машина + Conveyor + Reflow Oven + AOI + Unloader.

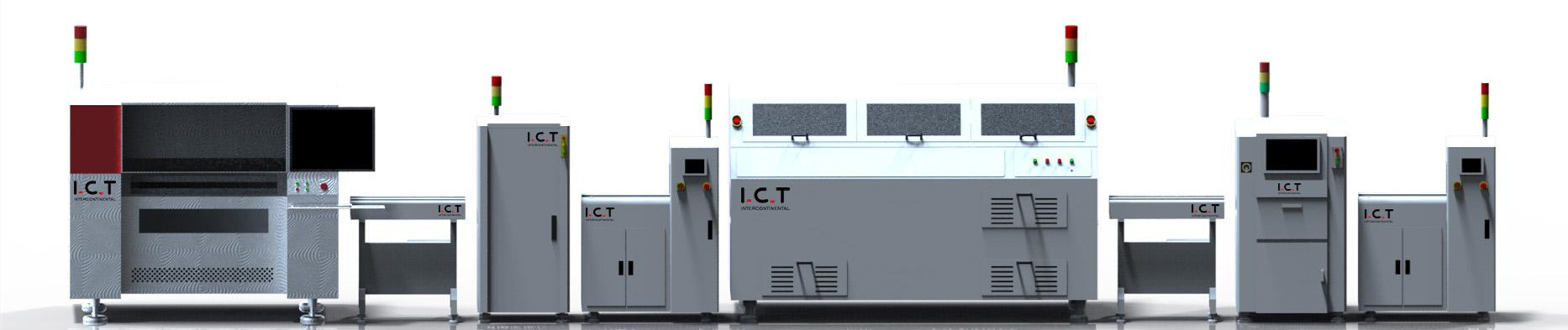

2. DIP

Процесът на обработка на DIP плъгин е: плъгин → вълново запояване → рязане на краката → обработка след запояване → почистване → проверка на качеството.

3. PCBA тест

Тестването на PCBA е най-критичната връзка за контрол на качеството в целия процес на обработка на PCBA.Необходимо е стриктно да се спазват тестовите стандарти на PCBA и да се тестват тестовите точки на платката според тестовия план на клиента (Тестов план).

4. Сглобяване на готов продукт

Сглобете тестваната PCBA платка към корпуса и след това я тествайте.

Печатните платки са мостове, които носят електронни компоненти и свързват вериги и са незаменими в целия електронен продукт.

С напредъка на облачните технологии, 5G, големи данни, изкуствен интелект, Индустрия 4.0, Интернет на нещата и други технологии, PCB индустрията, като основната сила на веригата на електронната индустрия, расте стабилно по отношение на изходната стойност.
