I.C.T-6534
I.C.T
| Количество: | |
|---|---|

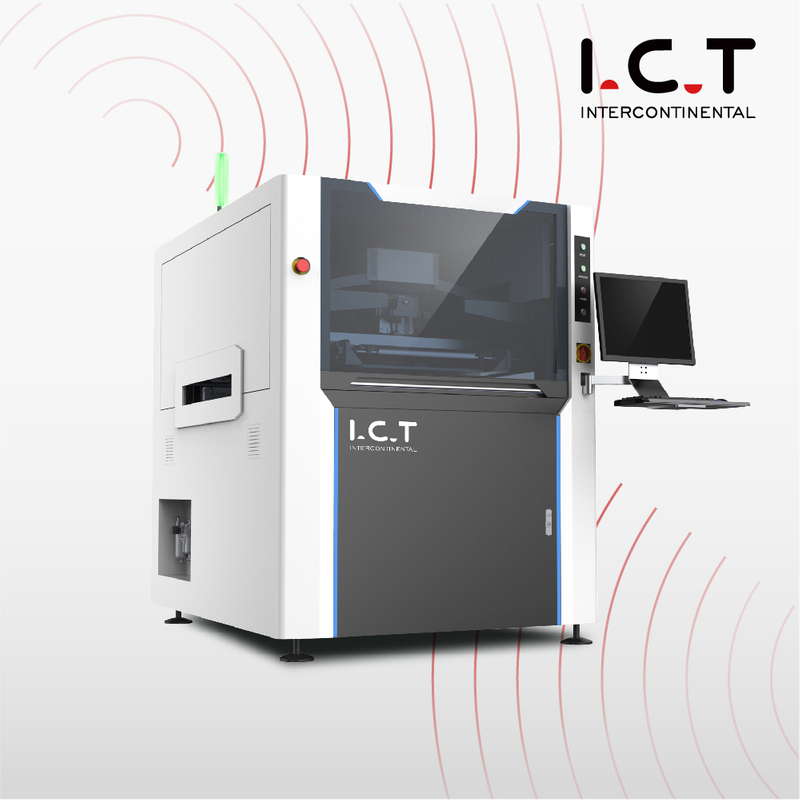

| I.C.T-6534 Напълно автоматичен принтер за спояваща паста
Напълно автоматичният принтер I.C.T-6534 с паста за запояване е новият стандарт за бърз и точен SMT печат. Завършва един цикъл за по-малко от 7 секунди и сменя продуктите за по-малко от 5 минути. Този автоматичен принтер с паста за запояване обработва печатни платки с размери от 50 × 50 mm до 650 × 340 mm и работи с LED телевизори, декодери, автомобилна електроника и др. Стандартната 2D инспекция незабавно открива проблеми с печата. Сухото, мокрото или вакуумното почистване поддържат шаблона перфектен всеки път. Потребителите харесват простия софтуер на Windows 10 и силните японско-немски части, които издържат години.
| Функция
Специалният дизайн на моста поддържа чистачката стабилна дори при висока скорост. Два мотора Panasonic контролират всяка чистачка поотделно. Сензорите за налягане в реално време автоматично балансират силата, така че всяка платка получава перфектна спояваща паста.
Моторните задвижвания движат печатни платки плавно до 1500 mm/s. Странични скоби или вакуумни държачи без повреди. Сензорите против сблъсък спират линията, ако нещо се обърка. Посоката ляво-надясно или дясно-ляво е свободна за избор.
Изберете сухо, мокро или прахосмукачка. Специалната система за пръскане използва малко алкохол и хартия. Мощен вакуумен мотор премахва цялата паста от отворите на шаблона. Софтуерът отчита използването на хартия, за да спести пари.
| Спецификация
| Модел | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер на рамката (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Размер на печатни платки (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортна посока | Ляво-дясно; Право-ляво; Лява ляв; Право-дясно | ||
| Система за поддръжка | Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок | ||
| Система за затягане | Странично затягане (вакуумна дюза, автоматизирано прибиращо се Z налягане е опция) | ||
| Принтерна глава | Две независими моторизирани печатащи глави | ||
| Тип чистачка | Неръждаема стомана (стандарт), пластмаса | ||
| Система за почистване | Сухо, мокро, вакуум | ||
| Проверка | 2D инспекция (стандартна) | ||
| Захранване | AC:220±10%,50/60HZ,3Kw | ||
| Метод на контрол | PC контрол | ||
| Размер (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модел | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер на рамката (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Размер на печатни платки (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Размер (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването на линията SMT
I.C.T Висококачествената производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
Проверява целостта на вътрешната спойка и открива скрити дефекти. | |
| SMT почистваща машина | Използва се за почистване на печатни платки, шаблони, приспособления, дюзи и др. |
| PCB машина за рязане | Нарежете PCBA в крайния продукт |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране/монтиране на етикети/ мастиленоструен принтер |
| Казус за успех на клиента
В Таджикистан нашите инженери отлетяха до фабрика за LED осветление, за да инсталират две пълни SMT линии, една DIP линия, една линия за покритие, една линия за дозиране и една линия за сглобяване на LED крушки. Видеото показва безопасно разтоварване, бърза настройка на машината, три дни практическо обучение и първите перфектни LED крушки, излизащи от линията. SMT LED принтерът с паста за запояване достигна 99,9% добив при първо преминаване през първия ден. Собственикът каза, че скоростта на производство се е увеличила с 40% и процентът на дефектите е спаднал почти до нула.
| Глобално обслужване и поддръжка за обучение
I.C.T изпраща опитни инженери във вашата фабрика за инсталиране, обучение и стартиране. Предлагаме безплатна онлайн помощ 24/7 и обслужване на място в 72 държави. Редовните безплатни курсове за обучение в Китай поддържат вашия екип в течение. Резервните части се доставят същия ден от осем глобални склада.
| Отзиви на клиенти
'Инженерите пристигнаха на следващия ден и поправиха всичко за два часа – супер бързо!' 'Напълно автоматичният принтер за паста за запояване никога не спира; времето за работа е 99%!' 'Дървените каси и стоманените рамки защитаваха перфектно машините по време на дългото транспортиране.' 'Обучението беше ясно; новите работници управляват линията сами след три дни.'
| Сертификати и стандарти
I.C.T притежава CE, RoHS, ISO9001 и повече от 50 патента. Всеки напълно автоматичен принтер с паста за запояване преминава 48-часов тест при пълно натоварване преди изпращане. Независими доклади CeTaQ доказват точност на повторение от ±0,01 mm отново и отново.
| За компанията I.C.T и нашата фабрика
I.C.T стартира през 2012 г. и сега има 89 служители в модерни фабрики от 12 000 m². Ние проектираме и произвеждаме наши собствени машини със строг контрол на качеството на всяка стъпка. Повече от 1600 клиенти в 72 страни ни се доверяват за цялостни линии до ключ. Бързият растеж всяка година идва от честно обслужване и най-високо качество. Очакваме с нетърпение да изградим заедно вашата следваща SMT линия.
