LED дисплеят е вид дисплей с плосък панел, който се състои от малки LED модули.Това е най-голямата и най-широко използваната технология за дисплей с голям екран в момента.

Може да се използва не само на закрито, но и на открито, водоустойчив, ветроустойчив и устойчив на дъжд.Такива като голям екран за външна реклама, съобщение за LED информация, фонов екран на сцената и т.н. са всички LED дисплейни технологии.

Какъв е SMT производственият процес на LED дисплей?

1. Дизайн за финализиране на продукта:

Има много видове LED дисплеи, за различни работни среди и съдържание на дисплея, както и специалните изисквания на клиентите, е необходимо да се финализира продуктът, да се определят показателите на продукта, за да се отговори по-добре на нуждите на клиентите.

2. Потвърдете списъка с BOM:

След като продуктът е финализиран, трябва да се изготви подробна спецификация на материалите и спецификация.Пълният списък на BOM може да постигне два пъти по-голям резултат с половин усилия.Дългият марш на материалите може да избегне удължаването на производствения цикъл поради липсата на материали в производствения процес.В същото време централизираното закупуване на материали има ценовото предимство пред разпръснатото закупуване на материали, което може да намали разходите за суровини.

3. SMT производствен процес:

За какви съоръжения са необходими SMT производствена линия?

SMT Stencil принтер I.C.T-4034

Пастата за запояване се разпределя равномерно върху печатната платка.Обърнете внимание на добрия контакт и компресия при печат и осигурете еднаква дебелина на печатната повърхност.

I.C.T-4034, който има две независими моторизирани печатащи глави с максимален размер на печатната платка 400*340 mm, напълно подходящ за печат на LED панели.

Научете повече

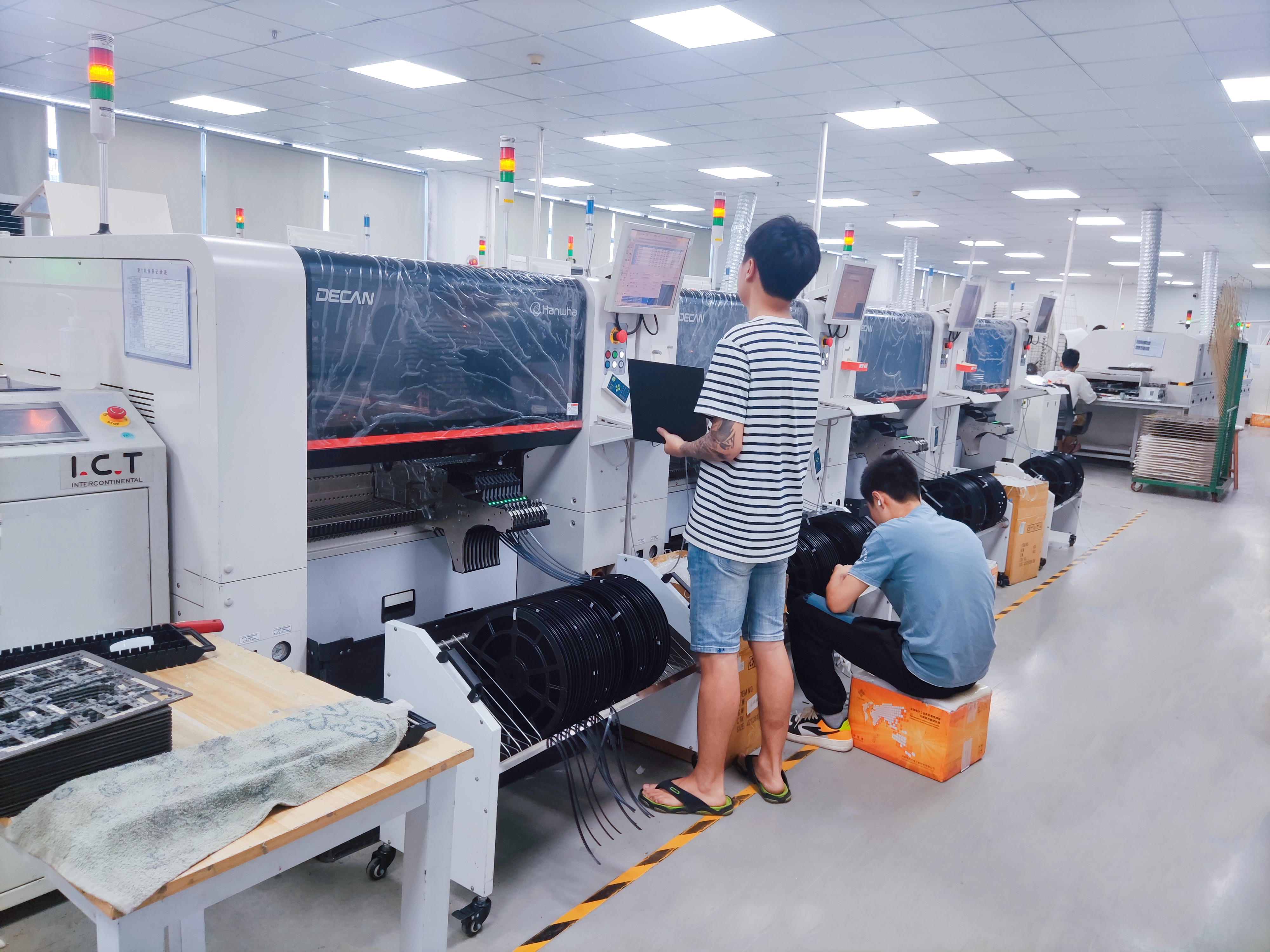

Монтаж на чипове Decan S2

Прикрепете електронните компоненти към печатната платка.Забележка по време на поставяне: Ориентация и полярност на компонентите: Щифтовете на компонентите трябва да бъдат подравнени с щифтовете на пакета с подложки

Научете повече

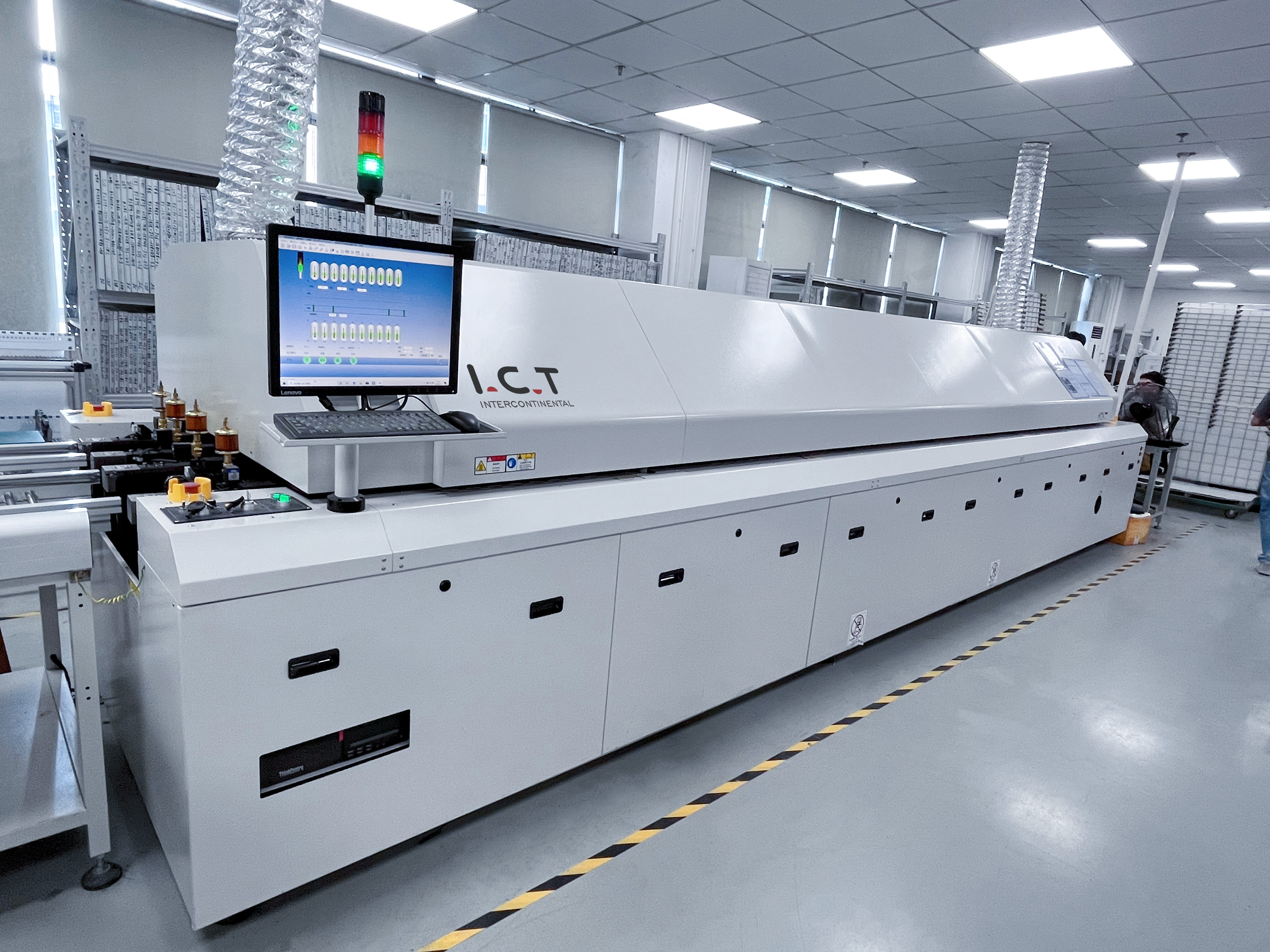

Фурна I.C.T-Lyra 733 Reflow

Фиксирайте компонентите, прикрепени към печатната платка на платката.

Пастата за запояване може да се разтопи чрез повторно запояване, така че компонентите да могат да бъдат запоени върху печатната платка.

При повторно запояване, моля, обърнете внимание на:

Настройка на температурата за всяка температурна зона и настройка на времето за всяка температурна зона на запояване чрез претопяване

Научете повече

4. Тестване:

След запояване печатната платка трябва да бъде тествана, за да се определи качеството на платката:

• Тествайте мъртва светлина, тъмна светлина

• Дали компонентите са повредени

• Независимо дали компонентите са запоени или фалшиво запоени

• Дали времето на сигнала е правилно

5. Стареене на полуготови продукти:

Стареенето на полуфабрикатите е по-важно за масовото производство.По време на стареене, цялата продукция може да бъде оценена и проблемите с качеството могат да бъдат намерени и решени навреме.

6. Лепило：

За външни LED продукти е необходимо да се излее лепило и водоустойчивост.

7. Последните стъпки са стареене на завършения модул и стареене на комплекта на кутията

Ако искате да създадете LED factroy, моля, свържете се с нас за повече подробности.
